全塑殼單相電容運轉異步電動機的塑封工藝
羅允中  (寧波電器總廠)

1引言
    隨著科學技術日新月異地進步，作為家用電器配套的各種小功率電機也在不斷更新換代。尤其是近年來家用空調器的迅速發展對小功率電動機提出了更高的要求。
    近年來空調器市場較為流行的分體掛壁式空調器和具有除霜功能的****電冰箱都配用了全塑殼單相電容運轉異步電動機。該電機由于采用了全塑外殼，不但外表美觀，而且體積小、重量輕、絕緣}生能好，尤其噪聲低、運轉平穩、結構簡單、裝配方便。全塑殼電機適宜流水線大批量生產，是小功率電機生產工藝的一大突破，有著廣闊的發展前景。
    塑殼結構的電機目前在國內市場還剛起步，生產廠家不多，有上海、廣東、江蘇、浙江、福建等省市的少許幾家工廠，且大都還處在試制或小批量生產階段。
    我廠自1991年經市場調研后投入試制，但因該產品的生產工藝與傳統的單相電機不同，存在技術性問題較多。經試制，樣機性能指標達到日本樣機水平，并已投入小批試生產。
2結構特點
    yys型系列塑殼電動機結構與傳統單相電機不同，電機繞組為環形螺旋管式繞組，槽絕緣系注塑成型的絕緣套，定子由兩部分拼裝整體塑封。這種超薄型、超輕型、低噪聲的全塑殼電機與傳統的金屬外殼電機相比，具有銅耗小、溫升低、效率高及安全可靠的特點。

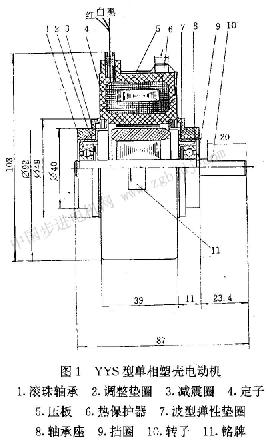

  該類型電動機的主要部件有塑封定子、鑄鋁轉子、軸承座、橡膠護套及熱保護器、引出線連插座6部分組成。其轉速有單速、雙速、三速多種。外殼上裝有熱保護器與定子主繞組串接(見圖1)。

2.1振動小噪聲低
  該電機定子系采用整體塑封工藝，其空隙部分已全部塑料填充為一個實體，故與金屬外殼電機相比，其噪聲和振動都大為降低。  表面，從而使與導線絕緣(見圖5)。
  2．2絕緣性好安全可靠
    由于電機外殼全部是塑料包容面，鐵心  和繞組均不外露，故其耐潮性能、絕緣性能和 抗電強度均高于普通電機。
 2．3定子鐵心兩半圓拼裝

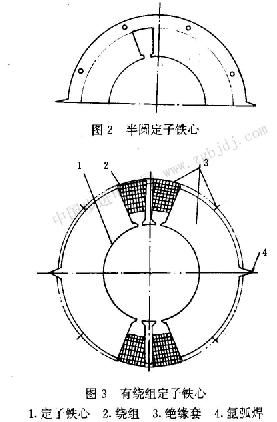

  為了適應自動流水線生產工藝的模式，故將定子鐵心采用兩半圓拼裝結構，其繞組為環形螺旋式，導線可直接繞于鐵心上。這樣可省去繁重的手工嵌線工藝、大大節省工時。如能配置數控自動環形繞線車，則生產效率將大為提高(見圖2、圖3、圖4)。

2．4絕緣護套
    為便于半圓定子鐵心的環形繞線，故對鐵心槽絕緣采用半圓形狀的成型塑料絕緣套對稱套入鐵心，使能包裹住全部鐵心的外露表面,從而使與導線絕緣.

2．5全塑殼定子

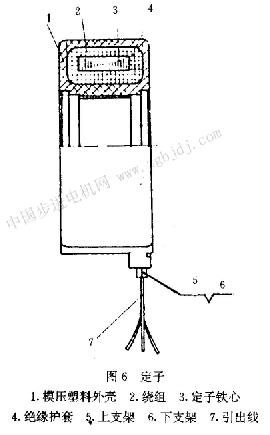

  帶繞組定子鐵心是由兩個半圓定子鐵拼裝，采用熱固性塑料壓鑄，經整體塑封的子。它不但結構牢固、絕緣好，而且體積和都比普通電機縮小或減/3-1/4，從而省材料、工時，降低了成本，提高了電性能圖6)。
2．6軸承座

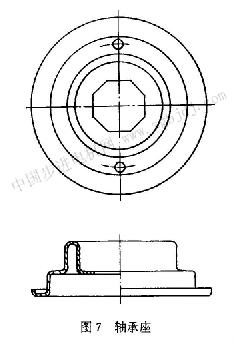

    軸承座系采用1．5mm鋼板沖制而威其軸承孔需經整形(無切削)才能達到精度求，并應保證與外圈(與塑殼定子的配合面的同軸度。這種結構簡單合理，需再用螺釘進行裝配(見圖7)。

2．7熱保護器
    為保護電機安全可靠工作，以防止突烈故障燒毀繞組，在密貼外殼表面上安掣100℃熱保護器，外接電源時，它與主繞組辭接。
3工藝分析
    該電機與普通電機不同，其主要特點外殼采用全塑料壓鑄而成，除外形美觀、結構緊湊、絕緣可靠性好外，尤其是噪聲特別低裝配極為方便，無需任何緊固件連接，故適名大批量流水線生產方式，生產效率高。但由于它的結構和工藝都與一般傳統單相電機同，故需要采取特殊的工藝措施和專用設備(如繞線、鐵心沖制、疊裝、焊接及外殼塑奎等)才能保證產品質量，提高成品合格率和生產效率。
    該電機定子鐵心和繞組全部被熱固性塑料充實固定，故其絕緣i生能、抗潮性都優于崔通電機。繞組無需再進行浸漆絕緣處理，大劣簡化了工藝。
3．1定子繞線
    定子繞組為環形螺旋管
