用單片機實現的電機速度和位置測量與控制

    肖本賢  (合肥工業大學230009)

    【摘  要】介紹8098單片機用于電機速度和位置的反饋測量、控制的原理及方法，且對測量精度與光柵信號的抗干擾措施作了分析，并給出了實際使用中的線路及位置調節器的設計。

1  引  言

    現代工業技術的發展，特別是近年來的cnc技術的發展及應用，有速度和位置控制的要求越來越多。在cnc系統中，位置控制是決定其最終性能的關鍵技術，也是數控技術開發中難點所在。本文結合我所研制的yk8320銑齒機數控系統，在該系統中采用

了三臺直流伺服電機，其型號為b8—5，即o．8kw，反饋元件僅安裝有脈沖編碼器。因此cnc系統不僅要實現位置計數與控制，還要給出速度反饋電壓，供伺服單元使用。為了提高伺服電機的調速與伺服性能。反饋信號的準確檢測、實時快速控制是穩定性與精度的保證與前提，本文針對僅帶有光碼盤作為檢測器的這類伺服系統，介紹與之相適應

的測速與位置控制方法。為實現電機的運動，控制部分采用以單片機為核心，配以數模轉換電路、計數電路、接口輔助電路等，重點介紹與速度位置檢測相關電路的設計。由于8098單片機內部有16位數據總線和8位地址總線，能把寄存器算術邏輯運算單元ralu與256字節的寄存器緊密地聯系起來，故具有高速度和16位高精度控制的能力，且有多級中斷，從而可提高速度位置控制的實時性。測速方法采用軟件m／t法，位置環是由單片機進行直接數字控制。為了保證位置環的動態特性與穩態特性，適應快速跟蹤曲線能力，數字位置環的控制策略采用變結構控制，以滿足高速、高精度加工要求。

2測量系統的硬件線路

在數控系統和工業機器人控制系統中，光電編碼器是作為閉環控制的一個主要反饋

現高精度的數字測量。

光電測速的基本原理是，光碼盤每轉一轉輸出的脈沖數一定，隨著電動機轉速和輸出脈沖頻率的不同，頻率與轉速成正比，能測量其頻率，通過軟件計算就能得到速度，鑒相電路還能同時反映實際轉速的方向。

設電機轉速為，n，每轉一轉光碼盤發出k個脈沖，設定一個標準頻率，f0(f₀=f_cp=2mhz)，在采樣周期tms內采樣到標準脈沖n個。電機脈沖m個，則有

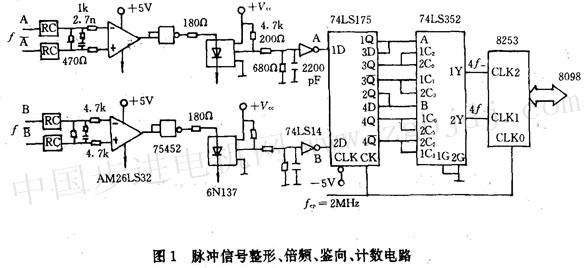

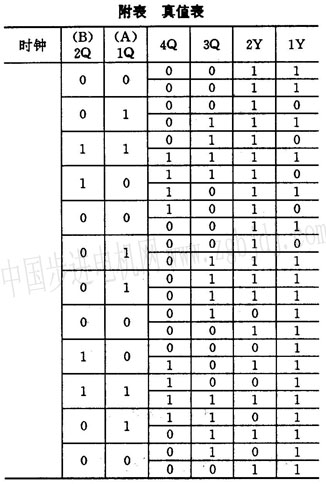

一般，f₀》f，則m《n，這樣在丁內采樣到整數個電機脈沖m，則由標準頻率f₀采樣引起的量化誤差可忽略。在低速段為保證每采樣周期得到整個脈沖數，則每轉脈沖數越多越好，測速越精確，一是通過倍頻來提高，二是通過加長低速段的采樣周期丁。如圖1鑒向倍頻線路的輸出1y、2y直接接到8253的clkl和clk2端，clk0用于標準時鐘f_cp的計數。

4位置調節器的設計

圖2所示為一由8098單片機作位置控制器的原理框圖。從圖中可以看出，該閉環控制系統硬件主要由兩部分組成，一是單片機及其計數、d／a等接口電路組成的位置控制器及測速單元。二是伺服驅動裝置。單片機在位置環中作為一個實時控制器主要處理三種外部信號，一是接收來自上位機的命令信號，即給定的位置、速度及其方向信號，而上位機即cnc系統的插補周期為6ms，本系統位置調節為3ms，因此系統每6ms與cnc通信一次，并將所接收的位置指令值除以2，作為每次中斷調整的位置指令值。且上位機以中斷方式傳送，中斷請求信號是通過8098的外部中斷輸入端extlnt送入的。二是從電機的光電編碼器那里得到的位置反饋信號，三路分別是正向4f₊反向4f_-基準脈沖，f₀信號，分別由8253可逆計數器計數，單片機從這三個信號中可以算出電機的實際位置、速度及其方向信號，以確定電機離給定位置的偏差值的大小和電機應運行的速度、方向等。三是單片機確定了輸出電壓的大小和方向后，通過d／a轉換接口，向伺服驅動單元輸出一個帶有極性的模擬量的控制電壓vcu。和一個帶有極性的速度反饋電壓t_sa，在系統中兩個d／a芯片為12位dacl210，采用雙極性輸出模式，v_cmd給定速度信號每3ms由位置環調整一次，而速度反饋信號t_sa每6ms由m／t法重新計算調整一次，當

速度低時，6ms定時中斷增至12ms定時中斷。

從圖2可見，位置控制環節是利用可逆計數器，實時采樣計算位置跟蹤誤差
