一種新的工程膠粘劑在電機工業中的應用

    鄭毅強  (樂泰有限公司北京辦事處100027)

1  引  言

    樂泰膠粘劑作為一種全新的機械工程材料，其經濟性與可靠性越來越受到工程技術界的高度重視。許多行業已經在不斷地通過影視材料、文字資料、技術講座和分批培訓的方法讓工程技術人員和技術工人學習使用這種新技術。本文簡要介紹樂泰工程膠粘劑產品的特點。

2微型電機制造

    微型電機制造中有些部位需用工程膠粘劑，以實現電機微型化、高可靠性、靜聲的要求。

2．1圓柱形零件固持

    研究表明，樂泰固持膠可有效地在松配合公差下固持圓柱形零件，保持同軸度。可填滿相嚙合表面間的空隙，達到100％接觸，從而杜絕了單純壓配合造成的松動、滲漏。樂泰膠已廣泛用于電機制造，如疊片鐵心一軸固持，安裝整流子、軸承一殼體、端蓋固持等。樂泰產品****填充間隙及工作溫度見表1。

2．2粘接

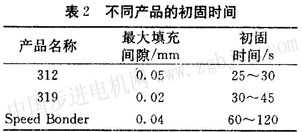

    針對溶劑型膠粘劑和環氧膠的缺點．樂泰公司研制出無溶劑基，單一組份，室溫固化的膠粘劑，不用烘箱，縮短了生產周期，提高了產品質量。樂泰產品初固時間見表2。

    電機和變壓器疊片鐵心一直是噪聲的制造源，很難滿足寧靜辦公環境的需要，辦公設備中的電機必須無噪聲，因此制造商采取了第一種消除噪聲的措施是增加對鐵心疊片的壓力。但發現壓力越高．所產生的渦流越大，對天然氧化鐵心尤其如此。渦流使鐵心的電耗增加。第二種方法是在鐵心外面涂敷一層熱固化膠，然后對鐵心施壓、入烘箱固化。但這種熱固化膠層往往很難均勻規則，必須在裝配中再增加一道熱固化工序。

    溶劑基的膠粘劑之所以被淘汰是因為溶劑會陷入鐵心疊片之中很難揮發干凈，且絕大多數溶劑基膠粘劑的固體含量不足50％。環氧膠則因太稠而無法進入鐵心疊片之間。樂泰低粘度滲透性厭氧膠的問世使生產者只須將它涂在鐵心的外表面，這種膠粘劑樂泰290便會依靠毛細管作用滲透到疊片之間。由于厭氧膠在疊片之間固化，所以盡管固化速度較慢也不影響裝配。樂泰公司與電機制造商共同進行研究開發，又推出了一種感應加熱法使這種稀薄的膠液得以在生產線上就能迅速固化。樂泰公司繼續開發了紫外光固化厭氧膠，它能以更低能源成本達到和熱固化相同的效果。使用噴涂或滾涂的方法將紫外固化膠涂在鐵心的外表，它就會自行滲入鐵心疊片之間，幾秒鐘之內便可在紫外光下表面固化。滲入疊片之間的膠液再慢慢地固化。這樣便實現了高效率的裝配方法。在某些設計中，則讓轉子鐵心在轉子軸已安裝就位的狀態下全部用膠粘劑浸滲一遍。在照射了紫外光后，這種方法使疊片被粘結成一體的同時整個鐵心同轉子軸也粘結成一體。

    紫外光固化膠粘劑技術還被用來在3s之內定位線圈端頭，固定線圈的端匝和消除集電環細弱導線上的應力。某些高速電機的離心力會使線圈繞組的線匝散開。而紫外光固化膠粘劑則能使它們牢牢地粘結到一塊。顯然，這種高速的粘結方法使電機制造商不再需要浸漆，熱固化環氧膠或雙組份膠粘劑。

2．3螺紋鎖固

    螺紋鎖固用膠在電機中應用較早。化學鎖固劑已被用于鎖固所有類型的金屬螺釘。防止擅自改動調好的調整點等螺紋緊固件的功能是通過一上緊力矩來獲得穩定夾緊力。但螺紋升角造成松開力矩比上緊力矩小20％～30％，即用較小的力就能松開。另外，橫向振動使螺栓(釘)端面與支承面之間，螺紋嚙合部之間產生磨損而松動。

    樂泰膠可使嚙合部面積增加1倍，獲得可靠的鎖固，且固化后的鎖固膠具有優良的耐腐性，確保無滲漏，不銹死，同時樂泰螺紋鎖固膠能滿足既要鎖固，又要拆卸的要求。

    螺紋鎖固膠用來固定金屬螺釘，鎖定調整螺釘和防止擅動質量擔保的部件。由于省掉了彈簧墊圈、星形墊圈和其它機械鎖固裝置，樂泰螺紋鎖固膠地減少了最終產品的重量。同時省掉墊圈又加快了裝配速度，降低了材料庫存。

2．4微電機磁鋼粘接

    目前，國內廠家把磁鋼粘合到定子內壁上時最常用的是用“雙組分的環氧膠，它們首先需要按一定比例混和，攪拌均勻后才能使用。調配好的膠必須在很短的時間內使用，否則強度不易控制，達不到技術要求。裝配后往往還需要加熱以加快固化速度。如果混和配比不對，混和不夠充分或是混和后放置時間過長，都會影響粘結效果。在沖擊振動較強的場合，還會發生磁塊脫落的現象，影響了
