微電機轉子制造關鍵設備與工藝(2)
陳昭明 (浙江省三門巨龍特種焊接設備有限公司 317100)
2.2.2全自動粉末涂敷機

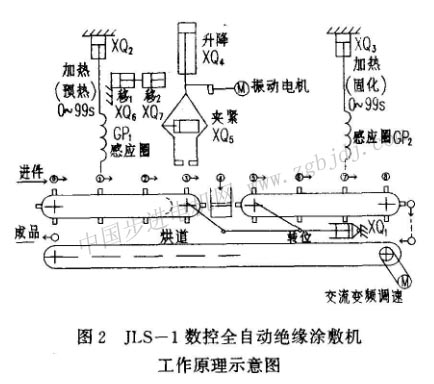

它是由一種立式涂敷機的改進設計而成，設備的工作原理示意圖如圖2所示。
該設備有2臺高頻加熱電源，轉子裝入第一輸送鏈并到預定位置后，預熱感應圈即自動下降套入轉子通電加熱，到設定的時間后，感應圈自動斷電回升。步入裝夾位，機械手自動夾住鐵心外圓或轉軸，自動移向超級流化靜電粉桶，邊振動邊涂敷，在約定時間后，機械手升起送人第二輸送鏈，步進到預固化工位，感應加熱線圈自動降下，對粉末進行固化，當經約定時間后，感應圈自動升起，工件繼續步行到轉移工位時，工件由機械手將第二輸送鏈的工件移到烘道進行固化，該烘道用變頻調速，視工件和產量不同調節輸送速度，經烘道固化后再經冷卻即為成品，整個過程全由電腦和位置傳感器控制，該機的優點是，涂層無死角，鐵心外圓若不需上粉時，機械手可以夾在鐵心外圓上，若不需保護時，機械手夾在轉軸上，這種電腦全自動可涂敷機適用于臥式螺桿輸送涂敷機無法涂敷的轉子，不存在靜電屏蔽現象，涂層容易掌握，絕緣耐壓高，該機由浙江省蘭門巨龍特種焊接設備有限公司生產。
2.2.3螺桿臥式自動涂敷機

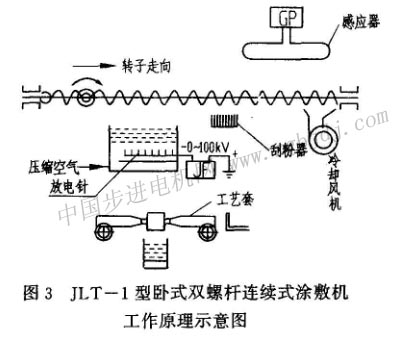

該機（見圖3）有兩根低速相同方向旋轉的長螺桿，轉子兩端各裝一個工藝套，當螺桿轉動時，工藝套與螺桿摩擦隨之轉動，并向前推進，當進入靜電流化床云霧室時，粉末由于靜電的吸附作用，吸附在轉子上，當轉子前進到刷粉工位時，轉子外圓和工藝套的粉末被刮粉刷刷掉，再前進到固化區，固化區有兩種，一種是遠紅外加熱，另一種是高頻感應加熱，工件經加熱固化后到冷卻區，將轉子冷卻即為成品，該機產量高，轉子外圓不需加工藝套，但缺點是對于深槽、厚度較厚的轉子不適用。該機適用于大批量、要求不高的玩具電機、低電壓尺寸較小、槽數較小、開口較寬轉子的涂敷。
（待續）
