單相永磁同步電動機的結構和檢修(2)
周德林（營口洗衣機總廠115001）
2.2.1 轉子轉動不通暢，有停滯現象
主要原因是轉子與上下爪極之間（氣隙）有異物或鐵屑，轉子轉動時被異物阻滯所致，嚴重時還會卡死轉子。檢修時，將轉子取出，用小號油畫筆清掃定子腔內異物，往軸上涂少許潤滑脂，將轉子裝回。
2.2.2 運轉時轉子晃動，并有響聲

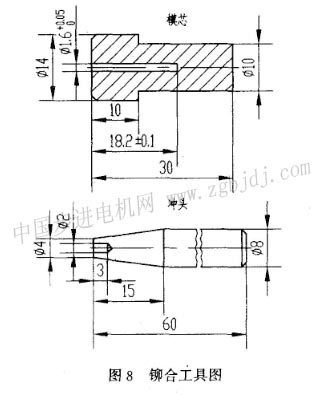

圖2結構的同步電機會產生這種故障。故障原因是電機外罩與主軸鉚合不牢，或者受外力碰撞，使主軸松動，因而主軸晃動，轉子繞其運轉時就要晃動，與爪極相擦發出響聲，嚴重時轉子被卡住不能轉動。檢修時，首先用45號鋼按圖8車制沖頭和模芯各一件，工作端部還要經熱處理——淬硬。鉚合時，圖8鉚合工具圖將電機外罩連同其上的主軸放入模芯小孔內，并且要使主軸末端頂到模芯小孔的底部，并調整外罩端面，使其完全貼靠到模芯的端面上，再將沖頭垂直地放在外罩與主軸原鉚合位置上，用小鐵錘敲擊沖頭（見圖9），直到鉚牢為止。鉚合過程中要注意保持主軸與外罩端面的垂直度，不能歪斜，否則電機將不能運轉。鉚完后還要檢查是否鉚牢。一手拿住外罩，一手捏住主軸端部，輕輕地搖動主軸，若手感主軸無松動，說明主軸已鉚牢了。最盾，再將電機組裝好，轉子晃動現象即可消除。
2.2.3 轉子轉動時有“吱吱”的聲音
圖1結構電機的故障產生原因是上、下軸承磨損，使轉軸與軸承間的間隙過大，轉軸位置偏移，使轉子與定子的爪極相擦，產生間斷的“吱吱”聲。處理方法是更換同規格的軸承，或用青銅或abs塑料車制同樣尺寸的軸承。圖2結構電機的故障產生原因是轉子端部與外罩接觸處缺油。檢修時先抽出轉子，用棉簽蘸些四氯化碳或無水酒精將接觸處的油垢洗干凈，加少許潤滑脂，再將轉子裝回即可。
2.2.4永磁轉子破碎
永磁轉子因受過沖擊或振動而產生裂痕，在使用中受電磁推斥力、離心力的影響而破裂，使轉子與定子爪極相碰而不能運轉或不順利運轉。如果破碎不超過3塊，可復位后用****膠粘牢。一般，只要不與爪極相碰，就不會影響使用性能，同時還要將可能有的轉子碎屑清理干凈。
2.3 裝配和測試
解體檢修好的同步電機，在軸承及轉動部位加點潤滑脂，在外罩內裝入轉子和定子繞組及保護罩后，就可將內、外罩壓合在一起。注意必須保持原來電機的厚度（需事先測好，并作記錄）。壓合后，用手捏轉軸上的小齒輪，如果轉動順利，可再單獨給電機通電運轉。
對于圖1結構的電機，在組裝前，應用力拉拔下小齒輪，把轉子從外罩內取出，再把轉子及防逆轉棘爪放人內罩軸承座內，手轉動試驗，看有無防逆功能，如正反向都能旋轉，說明防逆棘爪裝反了，應把棘爪調轉一面再裝上。另外，內、外罩壓合后，再用力將小齒輪壓入主軸內。如通電后小齒輪不轉，說明小齒輪與軸承工藝線孔有卡阻現象，應用小螺絲刀把小齒輪向上撬起一點。
洗衣機同步電機的一些技術參數是，繞組溫升小于60℃，外殼溫升小于20℃，絕緣電阻不小于loomn，耐壓1500v，imin，噪聲小于50db，馴出線抗拉力大于4.9n，軸向串動不大于0. 15mm。
洗衣機上使用的同步電機有220v和110v的兩種。工作電壓110v的同步電機常見于雙軸電動定時器，在外殼上裝有電阻器（兩個24kc/的電阻器并聯后串人電機電路）的定時器使用的是110v電機。對兩種電機的同步力矩要求相同。
測量時主要檢測工作電流、同步力矩和外殼溫升。業余檢測可用行將同步電機固定在一個支架上，找一段長于150mm的縫衣線，一端扎牢在軸端齒輪外圓，在下端150mm處掛一個重0.012kg的金屬物體，接通電源，在3s內若能將重物順利地卷至齒輪根部，說明檢修后的電機力矩符合要求。
在測量力矩的同時，將電流表按圖10所示接法接人電路，合上電源開關s，工作電壓為220v的電機電流不大于7.5ma，110v的電機電流不大于13ma，則為合格。
將電機放于支架上或桌面上，通以220v電壓，使被試電機空載連續運轉th以上，用手觸摸外殼，如不燙手，則溫升正常。
（全文完）
|
