自動干手器用電動機的維修
劉坤榮（上海電器六廠）
1概述
在制藥廠、醫院、飯店賓館等的無菌操作中，洗手后，不宜用毛巾、手巾揩干，因為毛
巾、手巾不是無菌物質，為了揩手而特地將這些纖維織物進行消毒又不現實．國外較為普遍的辦法是在自來水龍頭附近安裝自動干手器．洗完手，將濕手放于自動干手器的前下方，在1min之內就會自動將濕手吹干，當手離開后，自動干手器就會自動關閉。這樣就可避免細菌通過手的接觸而傳染，減少疾病發生．有利于人的健康（見圖1）。
在國內，隨著國際友人頻繁往來較多．大中城市有關單位安裝使用自動干手器的范圍日益擴大，京津滬哈沈膠渝漢寧錫蘇杭榕穗深等城市已為多見。如上海國際飯店、上海大廈等老賓館除安裝一部分進口自動干手器外，也安裝國產自動干手器．上海的瑞金賓館等新的大廈大部分安裝國產自動干手器。國產自動干手器在價格上比較合理，維修上比較方便及壽命不亞于進口產品，近年來國產自動干手器已供不應求。自動干手器的內部心臟主要是驅動風葉的單相異步微電機，本文介紹自動干手器用和微電機的維修。
2電動機的結構
考慮到自動干手器在具有水源的潮濕環境中使用．電動機的結構必須適應潮濕環境，而不致于產生早期失效現象。如單相電容式異步電動機，往往由于電容故障導致潮濕環境中的電容式感應電動機運行可靠性降低。如采用單相串激電動機，潮濕環境工作中的換向器容易受潮短路，電介質的絕緣性能變差導致電動機的耐久性及使用壽命縮短。該電機的噪音較大．對無線電波的干擾嚴重，運行時各房間內及附近的電視機及錄放象設備的圖象會出現多幅橫條干擾．影響清晰度．所以也不宜采用。
采用單相雙環罩極異步電動機就比較適應上述環境．它排除上述兩種電動機的不足之處，罩極電動機在潮濕環境的耐久性較好，使用壽命長，電機定子磁極為裝卸式．激磁繞組為集中繞組，直接繞入尼龍線圈架套于鐵心磁極上．然后用專用夾具將鐵心磁極壓入定子軛部，這一工作在19kn的壓力機上完成。這種電機結構的介質電氣強度大于l000v．1 mm擊穿．符合gb/1706.l-84家用電器的安全技術標準ⅱ類電器產品電氣強度3750v．1mm不擊穿不閃絡的規定。這種裝卸式磁極（見圖2）的優點不需要另加一對磁分路片。出于是雙環(兩付罩極環）．電機的起動性較佳，一般在7百分之70額定電壓就順利起動．與百分之85額定電壓應能順利起動的規定值相比有較大的裕度。自動千手器電動機電磁結構的基本參數見表1。
自動干手器電動機轉軸直徑為d6mm，它驅動外徑為122mm、高度為53mm的離心葉輪，將自動干手器內1650w電熱絲產生的熱量送出柵欄外，使洗手者的濕手吹干，且手感舒適。
3 自動干手器電動機的故障與維修
自動干手器電動機的常見故障與維修方法如表2所示。

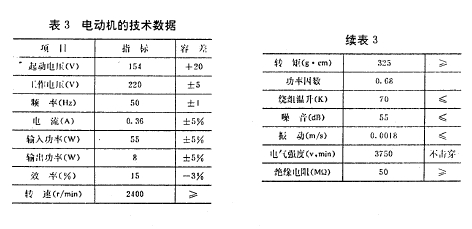

維修時，由于疏忽大意，忘記了主繞組匝數等一些基本數據時，維修人員可參考表l的參數即可修復，修復后的微電機應進行電機技術性能的測試工作，測試電機達到表3的接近值，即可認為是合格的。
主軸驅動用無刷電動機
為了滿足體積小、恒功率寬調速范圍和以及定位的需要，英國s礎troll有限公司推出一系列主軸驅動用無刷電動機，并帶有正弦型驅動單元，單元采用3cfc.連續磁通控制。
已設計成型的產品有l(wèi)l960主軸驅動機，功率為18kpv、轉速為j750rpm～7000r pm，該電機的設計特點是疊片鐵芯中埋設有永磁體，這種磁路能產生兩部分磁通，一部分穿過氣隙；另一部分經過定子磁路內部回到轉子。
這樣，當逮度在d與基準速度之間時，電機產生的轉矩****；當速度至****速度時，因磁通被分成二個回路，故轉矩降低。
電動機內磁通分布的控制是靠控制電流的幅值和相位而得到的，因為實際上總的磁 |
