一種自動測功系統

鄭  潔  (西安微電機研究所)

1  系統組成

    國家微電機質量監督檢測中心(西安微電機研究所內)引進一套美國測功系統。整個系統由帶GPIB接口卡的計算機、打印機、六筆繪圖儀、測功單元、可編程控制器、單、三相功率表、轉矩轉速儀及系統軟件組成。

2系統特點

    本中心通過對系統測試進行組建和不斷完善，證明該系統有如下特點：

    ·具有自動測式系統的功能。

    ·組建靈活，可進行開環、閉環測試。

    ·可進行程序控制，采用菜單顯示，人機對話方式完成測試全過程。

    ·自動監控測試過程。

    ·記錄、分析測試結果。

    ·顯示、打印并且繪制電機的工作特性和機械特性曲線：T=f(n)，T=f(COSφ)，T=f(P₁)，T=f(P₂)，T=f(I)。

    ·能有效地控制具有“不穩定區”的電機進行不穩定區內參數的動態測試。

    ·轉矩是旋轉機械的重要參量，本系統可保證被試電機施加一個恒定的負載，可用于恒轉矩和恒轉速的測量。

    系統總共配有8個測功單元，適用范圍很廣泛，轉矩為：18，80，280，850mNm，3．00，

6．00，12．00，24．00Nm，****轉速為30，25，20，15，10，8，6kr／min。

3系統用途

    本系統的自動測試功能提高了電機試驗的精度和速度，是目前國內先進的測試系統。

它適用于交、直流電動機。單相、三相異步電動機性能參數的測量及交流伺服系統類的轉矩波動和轉速波動的測量。

    圖1為某單相起動電機的堵轉特性曲線。圖2為某電機的工作特性曲線。

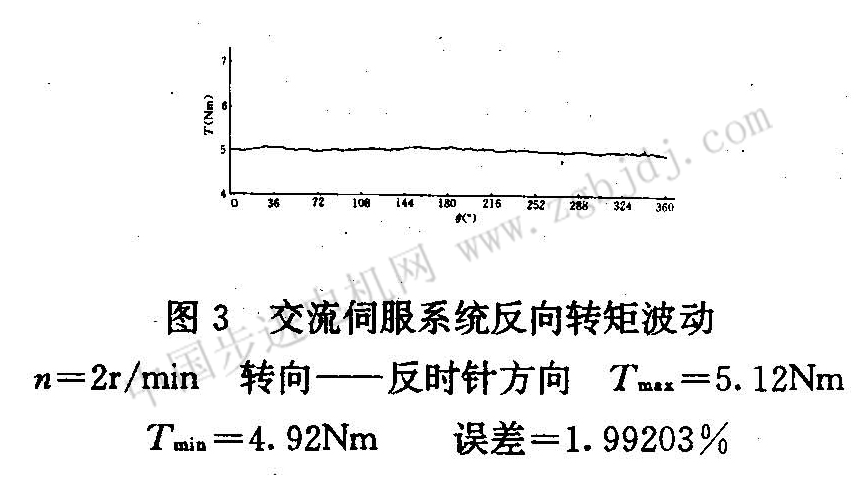

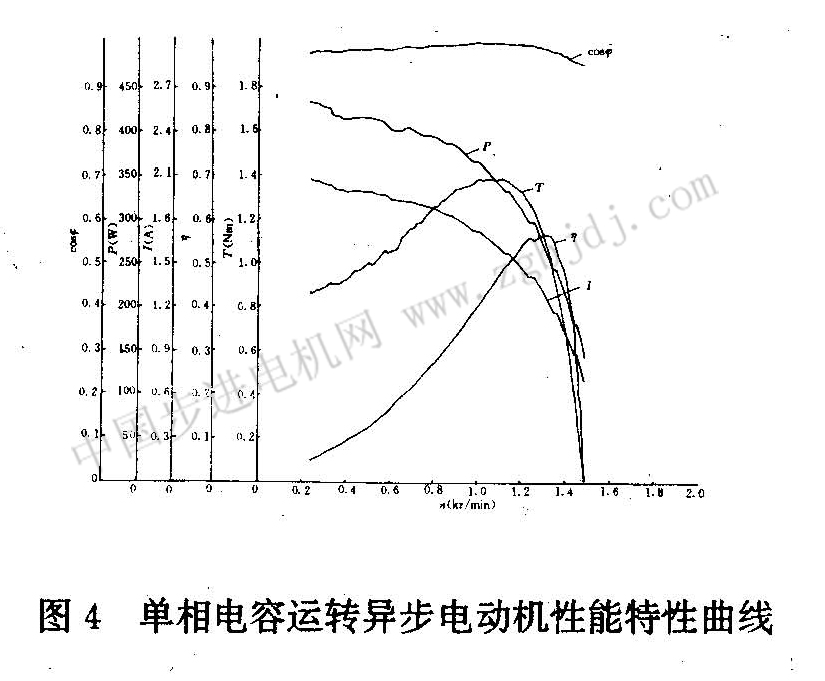

圖3為某交流伺服系統低速下反向轉矩波動。圖4為某單相電容運轉異步電動機性能特性曲線。

  本中心熱忱承接國內科研院所、高等院校、廠礦企事業單位、公司及個人的產品開發驗證及鑒定試驗任務。歡迎來人來函洽談業務。
