微電機(jī)鼠籠廢轉(zhuǎn)子的化學(xué)法回收利用
牛正發(fā) 韋躍華（南京市化工設(shè)計(jì)研究所）
引言
微型電機(jī)鼠籠轉(zhuǎn)子采用的是硅鋼片，隨著價(jià)格的不斷調(diào)整，沖壓成品片的不斷提高。然而，在鑄鋁不當(dāng)時(shí)，易產(chǎn)生百分之3左右的廢品，由于國內(nèi)對(duì)廢轉(zhuǎn)子的回收沒有好方法，許多微電機(jī)廠只能當(dāng)廢品處理，造成了很大的浪費(fèi)。1989年我所接受南京微電機(jī)廠的委托，采用化學(xué)處理的方法，解決了廢轉(zhuǎn)子的回收利用。
1化學(xué)處理方法
廢轉(zhuǎn)子主要由硅鋼片和壓鑄的鋁條組成，所謂化學(xué)回收，就是溶解轉(zhuǎn)子孔中鑄的鋁條，而硅鋼片不受影響或影響很小。
1.1回收處理溶液的選擇
根據(jù)廢轉(zhuǎn)子組成材料的特點(diǎn)，對(duì)兩種回收處理溶液進(jìn)行了選擇對(duì)比，結(jié)果如表1所示。
由表1可知，選擇b為轉(zhuǎn)子回收處理液，雖對(duì)硅鋼片影響小，但回收時(shí)間長，成本高，廢液后處理難，導(dǎo)致回收失去意義；選擇a為轉(zhuǎn)子回收處理液，除硅鋼片表面受影響大外，其它優(yōu)于b，而對(duì)硅鋼片表面的影響，可選擇相應(yīng)的助劑加以解決，故最后確立a溶液為廢轉(zhuǎn)子回收處理液。
1.2助劑的選擇與復(fù)配

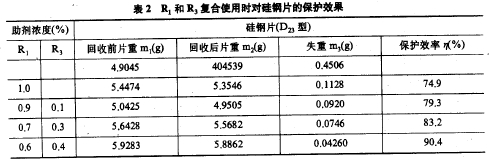

根據(jù)有關(guān)資料介紹以及a溶液對(duì)硅鋼片表面性能影響的特點(diǎn)，進(jìn)行了回收液用助劑篩選和復(fù)配，結(jié)果如表2所示。
從表2可知，選擇為回收用液用助劑，并進(jìn)行復(fù)配，可解決回收處理液對(duì)砂鋼片表面的影響，且保護(hù)效率可達(dá)百分之90以上。
1.3防銹處理
經(jīng)回收的硅鋼片，容易生銹，特進(jìn)行了工序間防銹處理，防銹時(shí)間一般為兩個(gè)月，基本上能滿足重新加工的要求。
1.4回收工藝
微電機(jī)鼠籠廢轉(zhuǎn)子的化學(xué)法回收工藝流程如附圖所示。
2化學(xué)法回收鼠籠轉(zhuǎn)子試驗(yàn)結(jié)果

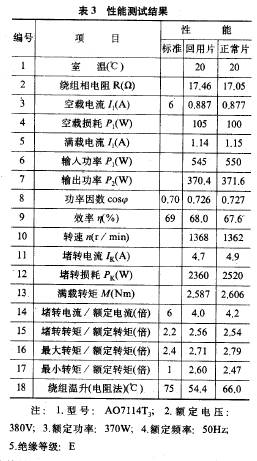

回收的硅鋼片重新壓鑄后，經(jīng)江蘇省微電機(jī)測(cè)試站按jb1009-77對(duì)比測(cè)試，所測(cè)性能符合要求（見表3）。
3結(jié)語
采用化學(xué)法對(duì)微電機(jī)廠鼠籠廢轉(zhuǎn)子進(jìn)行回收處理，可解決廢品利用問題，它與目前部分微電機(jī)廠采用的回爐處理方法相比，具有節(jié)約能源、投資少、操作簡(jiǎn)單、硅鋼片表面處理干凈等特點(diǎn)。
（本試驗(yàn)得到了南微工藝料：端本禮華，吳毓霞；技工學(xué)校：沈必勇，徐榮華，于群等同志的大力支持和協(xié)助，在此致謝）
進(jìn)入：
|
