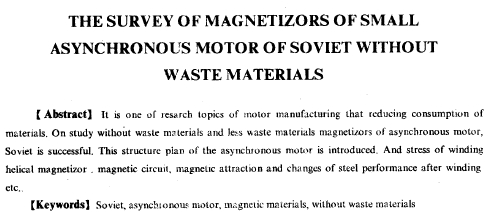

前蘇聯無廢料導磁體小型異步電動機概況
趙昌怡 （貴陽電機廠）
【摘 要】降低材料消耗量是電機制造業的研究課題之一，蘇聯在研究無廢料少?gòu)U料導磁體的異步電動機方面，卓有成效。文中簡述蘇聯帶形無廢料導磁體晃步電動機的結構方案，對卷繞式螺旋形導磁體應力，磁路和磁吸力及卷繞后鋼特性的變化等也作了扼要的介紹。
【敘 詞】蘇聯，異步電動機，導磁材料，無廢料
1引言
電機制造業最迫切的課題之一是降低產品的材料消耗，以現有的電機制造工藝和電機結構而言，低壓小型異步電機電工鋼的利用率平均為百分合資53，近一半的電工鋼作為邊余廢料消耗掉。
80年代以來，蘇聯在研究無廢料少?gòu)U料導磁體的異步電機方面，做了大量的工作，研究了各種方案及其制造工藝，并付諸實施；對制造過程中產生的應力、導磁體的磁場、吸力作了理論上的分析，并導出了計算公式；對用無廢料工藝制造的導磁體的性能的變化進行了研究等。為無廢料少?gòu)U料導磁體異步電機的設計，制造提供了理論上的依據和生產制造的經驗。
2無廢料導磁體的異步電機的結構方案
電機無廢料（或少?gòu)U料）導磁體的結構方案較多，目前蘇聯流行的主要有如t幾種。
21 導磁體由帶料盤繞而成
將預先加工好槽的連續鋼帶盤繞在支架上，它可分為整體式和組合式兩種，整體式導磁體是指齒部和軛部是由同一塊鋼帶盤繞而成，而鋼帶預先加工好槽和齒，這種方法在盤繞時鋼帶變形較大，影響鋼q‘之間的貼緊，并且損害磁性能和機械性能。組合式導磁體是由軛部和齒部?jī)刹糠纸M成，軛部由整塊鋼帶卷繞而成，齒部由沖好槽的鋼帶盤繞而成，兩個部分用特種工藝組合起來，戴法改善了整體式導磁體的不足，但是在軛部和齒部之間存在工藝性氣隙，影響磁性能和機械性能，另外組合起來的工藝要求較高，否則將對電機性能產生較大的不良影響。
目前此種方案有較成熟的工藝，專用設備及工裝。
22導磁體由帶料壓制而成
帶料在專用工裝壓制下形成一個個皺折一齒和槽。這種方法壓制成的導磁性齒部理論上是沒有廢料的，是目前蘇聯國內研究最為成熟的一種，它必須與卷繞的螺旋形軛部配合成為組合式導磁體，因此存在有工藝氣蘇聯無廢料導磁體小型異步電動機概況隙及裝配工藝問題影響到電機性能。另外生產廠必須設計生產制造這種導磁體的特殊設備及工藝裝備，必須進行技術改造。
23用電工鋼廢料壓制電機導磁體的軛部
這種方案不要求根本改造工廠的現有生產和制造大量的工藝裝備，其工藝是先將電工鋼廢料破碎，去油，在絕緣混合膠參與下，在一定的溫度、壓力、時間下壓制成輕毛坯。與原電工鋼相比，這種導磁體磁感應稍低、損耗稍大，可用適當增加材料用量的辦法補償。這種導磁體對制造短時工作的電機如洗衣機、除塵器、排油煙機、閥門提升電機等是比較適宜的。
除上述三種方案外，還有將電工鋼板套裁成帶齒槽的平片，組成疊片后用專用設備彎成導磁體的一半，再用焊接的方法，焊成完整的導磁體。或者導磁體的沖片由合理套裁的數片焊接而成等。這幾種方案與上述三種相比，蘇聯科技工作者所花費的精力、取得的成效及經濟效益都小得多。
3卷繞式螺旋形導磁體應力
卷繞式螺旋形導磁體作為軛部，在帶無廢料導磁體的異步電機中用途較廣。但是在
卷繞過程中，產生的機械應力能夠?qū)?dǎo)磁體的磁性能、損耗、振動聲學性能及磁致伸縮等產生不良影響，另外，在卷繞時，如對帶料拉力較小，雖然可以減小應力，但制戍的導磁體是松散的，因此必須保證給帶料以足夠的拉力。蘇聯學者們對卷繞式導磁體在卷繞時應力的形成進行了研究h’，通過一些假設，給出了由于卷繞產生在每一層中總的應力和各層外表面總的****應力的計算公式，以這些計算公式用計算機進行實側計算，計算證明，卷繞時帶料的拉力如果是變化的，則得出的應力較小，而且導磁體卷繞得最緊，通過應力的計算，可有根據地選擇螺旋形導磁體的工藝參數、幾何參數、心軸（支架）的運用、卷繞力的確定，歸根到底可減少電工鋼 |
