    繞組在通電工作或加工制造過程中，會受到機械的、電磁的作用力，還會受到熱、腐蝕等的綜合作用，是電機中比較容易損壞的部分。因此，關于繞組的材料、絕緣結構與制造工藝都有專門的要求。

    微電機所用的繞組有很多類別，按繞組的結構型式主要有集中繞組和分布繞組兩大類，集中繞組用作電機的激磁繞組，分布繞組多用于電機的電樞繞組。此外，繞組還可以按形成方法分為繞線式和非繞線兩類，繞線式主要包括單匝成型線圈繞組和多匝散下線圈繞組，非繞線式繞組主要包括鼠籠繞組、杯形轉子繞組、印制繞組等。

    集中繞組主要用于直流電機、電磁式同步電機、自整角機的磁極線圈和單相罩極電動機、步進電機的定子線圈等。圖1為電磁式直流電動機的激磁線圈結構，這種集中繞組的結構特點是，先按匝數要求，在繞線模上繞成線圈，然后按機殼內圓尺寸壓制成圓弧形。圖2為自整角機轉子激礅繞組結構，這種繞組可以直接在轉子鐵心上繞制，使成型后的尺寸緊湊，也可以先單獨繞制一定匝數的線圈，然后套在鐵心上，經整形后綁扎固定。

    總之，集中繞組主要要求匝數準確和一定的外形尺寸，簡單可靠的絕緣和固定方式等。



    分布繞組主要用于直流電樞繞組和交流電樞繞組，各個線圈均勻分布在電樞鐵心槽內。

    直流電樞繞組大多數是由漆包圓導線繞制的散下線圈組成，較大功率的直流電機也可以用成型線圈嵌在電樞槽內連接而成。直流電樞繞組有疊繞和波繞之分，但它們都是閉合繞組。當采用熔槽絕緣時，可直接用繞線機在已絕緣的電樞鐵心上繞制電樞繞組。電樞繞組的有效部分嵌入槽內，用槽楔固定，電樞繞組端部，特別是與換向器相連的端部應用絕緣玻璃絲帶綁扎緊固，同時繞組端部與軸之間應有良好的絕緣。

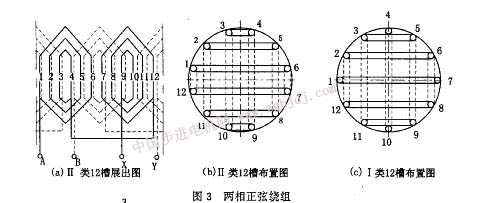

    交流分布繞組也多采用漆包圓銅線繞成線圈散下在槽中，并按一定規律連接而成。主要有正弦分布繞組、單層及雙層同心式繞組和雙層疊統組等。交流繞組的選擇主要考慮電機性能要求和工藝性。正弦繞組的主要優點是極大地削弱磁場中的空間諧波成分，缺點是繞組系數較小，工藝性較雙層短距繞組差一些，圖3所示為兩相正弦繞組展開圖和布置圖，其分布型式有兩種，一相繞組軸線與槽中心線重合時為第1類，一相繞組軸線與齒中心線重合時為第ⅱ類。雙層疊繞組是一種常用的交流繞組結構型式，其結構簡單、制造方便，適用于小功率電機。

    在定子全塑封電機中采用環形分布繞組，如圖4所示，為便于直接在鐵心上機械化繞制，定子鐵心由兩個半圓形鐵心拼裝而成，拼裝前在兩個半圓鐵心上繞制環形繞組。



    電機的絕緣結構是指整臺電機采用的各種絕緣材料，在耐熱等級、電氣和機械性能等方面相互適應的結構組成。電機的絕緣結構中主要包括繞組導線絕緣、槽絕緣和繞組浸漬或澆注絕緣等。

    槽絕緣用以保證繞組對地（鐵心）絕緣，是電機的主絕緣之一，在繞組下線過程中，槽絕緣受力較大，因此槽絕緣不僅有良好的電氣性能，還應有足夠的機械強度。繞組的層間絕緣、相間絕緣一般采用與槽絕緣相同的材料。在微電機中槽絕緣分插放式和熔槽絕緣兩類，相比之下，熔槽絕緣更適應機械化下線和提高槽絕緣的性能。熔槽絕緣就是將配制好的絕緣樹脂粉末，在一定條件下，直接熔敷在電機的槽壁和端面上，經過熱處理形成一層薄而均勻的絕緣層。

&
