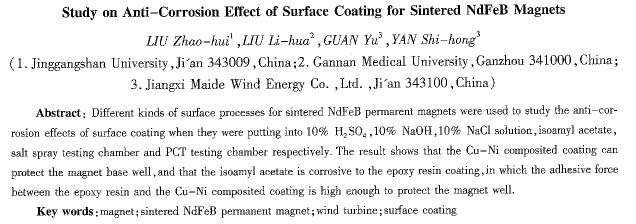

燒結NdFeB磁鋼表面層抗腐蝕實驗分析

    劉朝暉¹，劉麗華²，關玉³，嚴世洪³

(1井岡山大學，江西吉安343009；2贛南醫學院，江西贛州341000；3江西麥德風能股份有限公司，江西吉安343100)

摘要：研究了不同表面處理工藝的燒結NdFeB永磁磁鋼在 10H₂SO₄ 溶液、10NaOH溶液、乙酸異戊酯、10NaC_l溶液、機油以及鹽霧試驗箱和PCT試驗箱中的表面涂層和鍍層的抗腐蝕情況。結果表明在HzS04、NaOH溶液、鹽霧試驗箱和PCT試驗箱中鎳銅復合鍍層能較好地保護磁鋼基體：乙酸異戊酯對磁鋼外的環氧樹脂保護層有腐蝕作用，其中環氧樹脂與鎳鋼復合鍍層之間的附著力較大，抗腐蝕能力強。

    關鍵詞：磁鋼；燒結釹鐵硼永磁材料；風力發電機；表面鍍層

    中圖分類號：TM273  文獻標識碼：A  文章編號：1004—7018(2010)04—0039—03

0引言

    風力發電技術作為一種薪能源技術，具有綠色環保的特點，越來越受到各國政府及能源企業的重視。風力發電機的功率也隨著電力企業對****利用風能的要求越來越大。目前發電機中常見的磁場得技術有：電勵磁、永磁和混合勵磁，其中永磁技術具有結構簡單、無能耗的特點，越來越受到關注。近年來，永磁材料隨著稀土技術研究的深入得到了迅猛發展，本文就不同表面處理的磁鋼對風場的適用情況進行探討，以供永磁風力發電機磁鋼選型參考。

1風力發電場對磁鋼的要求

    我國風能資源豐富的地域主要集中在東南沿海及其島嶼、內蒙和甘肅以北、黑龍江和吉林東部及遼東半島沿海、青藏高原、云貴川等地區。其中沿海地區風場空氣潮濕，且潮濕的空氣中含有鹽分…，對永磁發電機中的磁鋼具有一定的腐蝕性。

    由于大氣中由于工業廢氣污染或本身的土壤等因素，大氣中可能含有較大量以SOx2-、NO_x、C1-、HCO₃等陰離子為代表的酸性物質和以NH₄+、Ca₂+、N_a+、K+、Mg₂₊等陽離子為代表的堿性物質[2]。當酸性物質較多時，大氣表現為酸性，可能導致酸雨；當堿性物質較多時，大氣表現為堿性，酸性和堿性對磁鋼均有一定的腐蝕性[2-3]。目前國內有很多風場位于大氣污染較為嚴重的地區，在設計風力發電機時，需要考慮其大氣的酸堿性對磁鋼的影響。

    目前，永磁發電機中常用的磁鋼材料為燒結釹鐵硼永磁體(NdFeB)，它主要由主相Nd2Fe14B(鐵磁性相)，非磁性相Nd1+ε Fe4B4(0<ε<1，富硼相)及富釹相(以Nd為基的固溶體，稱為α一Nd相)組成，各相的氧化能力不同，分布在晶界處的富釹相和富硼相易于優先發生氧化，形成晶間腐蝕。另外磁體的相對密度不高(大約95～97)，加上氧化物較疏松，孔隙率大，磁體的表面很難形成氧化物保護膜，一旦氧化就造成連鎖反應，造成磁體加速氧化[4-7]。由于燒結NdFeB系永磁體具有易氧化、抗腐蝕性能差的不利因素，而磁鋼作為風力永磁發電機中重要的一部分，要求其工作溫度一40～130，具有良好的耐腐蝕性能[1,8]。由此在選擇燒結釹鐵硼永磁磁鋼材料時，對磁鋼表面提出處理相應的涂層要求。

    本文對不同表面處理的燒結釹鐵硼永磁磁鋼在H2SO4、NaOH、NaCl、乙酸異戊酯(天那水)、污油(以機油為主)及鹽霧試驗箱和PcT試驗箱中進行耐腐蝕試驗分析。

2試樣制備與實驗方法

    實驗所用的磁鋼標準塊尺寸為15 mm×15 mm×3 mm，磁鋼基體材料為燒結釹鐵硼永磁材料，基體表面鍍層分別為鍍鋅+蘭白鈍、鍍鋅+磷化、鍍鎳+銅，并在磁鋼鍍層表面均覆蓋有環氧樹脂。實驗中采用lO，H2sO4、10NaOH、乙酸異戊酯、10Nacl、污油，并對其中一半磁鋼樣塊表層環氧樹脂保護層予以破壞。

  實驗器具：燒杯、量杯、鑷子、溫度計等，鹽霧試驗箱、PcT試驗箱。

  實驗方法：將各樣塊稱重后放人燒杯，編號后分別向各個燒杯加入溶液，定期觀察記錄反應現象，最后將樣塊拿出干燥稱重。A組：鍍鋅+蘭白鈍；B組：鍍鋅+蘭白鈍(破壞環氧樹脂)；c組：鍍鋅+磷化；D組：鍍鋅+磷化(破壞環氧樹脂)；E組：鍍鎳+銅；F組：鍍鎳+銅(破壞環氧樹脂)。

3試驗結果與分析

3．1磁鋼試樣在H：sO。溶液中的對比分析

    如表l所示。通過觀察數據，試樣表面產生氣泡是因?yàn)榇配摌悠分械蔫F跟硫酸發生了式(1)的化學反應，并產生了氣泡(H2)，并且燒杯中溶液的顏色加深。試樣B和D隨著時問的推移，溶液中的H2sO。耗盡
