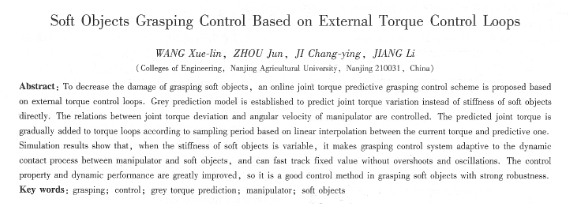

摘    要：為減少機械手抓取軟物體造成的損害，提出基于關節力矩預測的力矩外環在線抓取控制方案一該方案通過建立灰色預測模型直接預測關節力矩的變化代替預測軟物體剛度的變化；并能同時控制機械手抓取過程中關節力矩偏差和角速度關系一在實際關節力矩和灰色預測力矩之間采用線性插值，按采樣周期將預測力矩逐漸加到力矩回路中一仿真表明，當抓取具有剛度變化的軟物體時，基于關節力矩預測的力矩外環軟物體抓取控制系統對機械手和軟物體之間的動態接觸過程具有一定的自適應性，可以快速跟蹤設定值，而且無大的超調和振蕩出現，使控制性能和動態品質得到較大改善，具有較強的魯棒性，是適合軟物體抓取的一種控制方法。

關鍵詞：抓取；控制；灰色力矩預測；機械手；軟物體

中國分類號：tp 24    文獻標識碼：a

  抓取是一種復雜的基本操作，涉及機械手和被抓物體間的相互作用。在抓取軟物體、采摘水果時，常采用力控制，也叫主動柔順控制，其典型特點是力和位置強耦合，是一種極其復雜的混合控制。基于位置內環的顯式力控制可以在不改動原有位控系統的基礎上實現力控制，具有廣泛的應用。

    機器人抓取未知物體時需要在線預測物體的剛度變化，目的是以指定的參考力快速移動機械手指到估計的變形位置處，在這過程中確保力以****的收斂響應速度到達接觸位置處，且無振蕩和超調出現。在抓取軟物體時，機械手往往有多個接觸點共同參與抓取，最終軟物體在有界力封閉條件下達到平衡。可是在線預測物體的多個接觸點剛度并不實際，為減小物體剛度變化對抓取的影響提出基于力矩外環預測的軟物體抓取控制方案。

    提出的灰色關節力矩預測的力矩外環軟物體抓取控制框架圖，如圖l所示。



    采用外部力矩環的目的是減小跟蹤方向的位置誤差，增加力控制精度，減小位控系繞隨機干擾。該方案把力矩控制回路置于位置控制器的外層，力矩控制器的輸出q作為位置控制器的輸入，末端執行器的作用力可以看作位置伺服系統的干擾，由于位置控制器具有很高的伺服剛度，與機械手自身的作用力相比較而言，對位置系統的影響可以忽略不計。位置伺服系統中參數的變化，由位置環給予控制，對力矩環影響大為減弱。力矩環的前向通道包含一階積分環節，使系統對單位階躍輸入的力響應無穩態誤差。

    在圖l力矩外環回路中，由外環的灰色估計器實時預測關節力矩的變化，在當前力矩和預測力矩之間實行線性插值，避免力超調和振蕩出現；同時推導機械手抓取過程中的角速度傳遞函數，角速度的變化同樣會影響抓取的質量。

    本文主要研究軟物體抓取過程中力控制，即從機械手接觸到穩固抓取軟物體的過程控制。下面以兩指手抓取軟物體為例，系統介紹基于灰色關節力矩預測的軟物體抓取控制。

一種在工農業常用的機械手抓取、采摘示圖，如圖2所示。

    圖中，2指的是緊定螺釘，須人工調整開合度，兩指完全對稱安裝，用一臺電機同時控制兩機械考慮單手指建模，設連桿的質量均勻分布，質心距連桿的轉動中心為l，連桿總長為2l，連桿運動的粘性摩擦系數為s，彈性摩擦系數為ε，當δ的值比較小時，認為連桿的質心在其中心，根據牛頓定律得到其運動方程：



   式中i= 4ml²/3力轉動慣量；mg為機械手重量；θ為手工調整的角度，認為關節處的電機能滿足控制需要，系統初值為零且不計重力影響。

    由式(1)，得到采摘機械手的傳遞函數為
