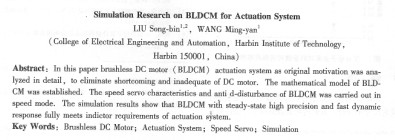

摘要：文章對無刷直流電動機( bldcm)作為舵系統的原動機詳細地進行了分析，建立了數學模型。并對其在速度模式下的速度伺服特性和抗負載擾動進行了詳細的仿真實驗。仿真實驗結果表明無刷直流電動機在穩態和動態情況下具有穩態精度高、動態響應快的優良性能，完全滿足舵系統的要求。

關鍵詞：無刷直流電動機；舵系統；速度伺服；仿真

中國分類號：tm36 +1    文獻標志碼：a    文章編號：1001-6848(2010)05-0038_03

    舵機作為飛行器和魚雷的執行裝置，接受來自計算機送來的控制角命令，用以操縱舵面的偏轉角度，從而產生一定的鉸鏈力矩，以保持正常的姿態。用于操作舵面的伺服泵統稱之為舵系統。舵系統是飛行器和魚雷控制系統不可缺少的組成部分，伺服系統的動、靜態指標直接影響控制系統的性能和擊中目標的命中率。早期舵系統一般采用直流電動機作為原動機執行元件。直流電動機具有良好的起動、制動性能，宜于在寬范圍內平滑調速。但直流電動機需電刷、機械換相裝置，易產生火花、電磁干擾和噪聲，從而造成飛行器和魚雷隱蔽性比較差，同時轉速不能太高，也制約了其機動靈活性和快速性。

  無刷直流電動機以電子換相裝置取代了直流電動機的機械換相裝置，不但克服了直流電動機的缺點，而且具有運行效率高、無勵磁損耗以及調速性能好等諸多優點。在現代舵系統設計時，常采用無刷直流電動機作為舵機的原動機。

  本文了建立了無刷直流電動機數學模型，并據此建立無刷直流電動機在二二導通控制方式下matlab仿真模型，給出詳細的仿真實驗結果并加以分析，最后給出相應的結論。無刷直流電動機的數學模型

  無刷直流電動機的主電路如圖l所示。輸入直流母線電壓為udc；vf1、vf3和vf5為p溝道m(xù)osfet，低電平導通；vf2、vf4和vf6為n溝道m(xù)osfet，高電平導通。



  假設：①忽略齒槽效應；②繞組均勻分布于光滑的定子內表面，且三相繞組對稱；③繞組饋電時，對氣隙磁場的影響忽略不計。根據無刷直電動機的特性，得其數學模型如下：

    電磁轉矩方程為：



    由牛頓第二定律，其運動方程為：

    根據式(1)~式(3)構建無刷直流電動機matlab仿真模型框圖如圖2所示。



    仿真參數如下：直流母線電壓udc= 200 v；定子繞組電阻r=2.5 ω；l-m= 11. 2 mh；轉動慣量j=0．008 kg．m2；極對數np=1;負載轉矩tl=2 n-m；給定轉速n =500 r/min。控制方式為二導通模式。仿真結果如下：

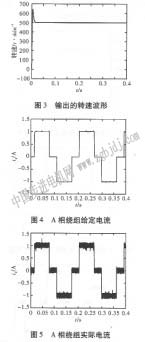

    bldcm輸出的轉速波形如圖3所示。超調量百分之27. 4，調整時間16 ms。仿真結果可以看出，bldcm從開始起動到達穩態，響應時間快，穩態精度高。

    a相繞組給定電流和實際電流分別如圖4、圖5所示。從仿真結果可以看出，實際電流跟隨給定電流變化，電流內環跟隨特性好。一般把電流內環校正為i型系統。



    bldcm輸出的實際轉矩波形如圖6所示。調整時間16 ms，電磁轉矩等于負載轉矩。轉矩峰峰值0.4 n.m，轉矩紋波是由開關管不斷換相
