永磁同步電機交流伺服系統的研究與應用
嚴偉燦，周立新，劉棟良
(臥龍電氣集團股份有限公司，浙江上虞312300)
摘要：介紹永磁同步電動機交流伺服系統，著重?cái)⑹隽私涣魉欧到y(tǒng)的軟、硬件結構，并在此基礎上進行了系統的檢測。通過囊例證明：該系統具有良好的位置控制及速度響應性能，實現了對磁同步電動機高性能控制和系統可靠性的要求，滿足客戶的需求。
關鍵詞：永磁同步電機；交流伺服；位置控制
中圖分類號：TM 351 文獻標志碼：A文章編號：1673-6540（2010）05-0049-03
0 引 言
隨著裝備自動化水平的不斷發展，伺服系統的應用越來越廣泛，數字信號處理器(DsP)技術的發展和應用[1-2]。對諸如運動控制領域所要求的電機高性能控制，全數字化交流伺服技術起到了巨大的推動作用，提高了系統的速度、精度、可靠性及抗干擾能力。
相比丁正弦脈寬調制(SPWM)，空間矢量脈寬調制(sVPwM)技術具有電壓利用率高等優
點[3-4]，在交流變頻調速系統上應用廣泛[5]同樣廣泛應用于各種交流伺服系統。本文介紹一種以TMs320F2810為控制核心、永磁同步電動機(PMsM)為執行機構，采用sVPwM的交流伺服系統。該系統具有體積小、重量輕、功耗低、調方便等優點，町以實現對PMsM交流伺服系統的速度、位置、轉矩的精確控制。系統大致可分成兩大板塊，即以TMS320t屹810為控制核心的控制板塊和以智能功率模塊(IPM)為驅動核心的功率驅動板塊，外加一些輔助設備，如D／A顯示人機界面、鍵盤和顯示單元等。
l 系統的硬件結構
1．1主電路
主電路包括功率逆變器供電電源、功率逆變和電源保護。考慮到單相和三相都能夠使用，整流器選擇的是30 A／600 V三相不可控整流模塊。三相(或單相)Ac輸入，經整流橋后的母線直流電壓給下一級逆變橋供電，同時加以軟起動電路進行上電瞬間的電容保護。
1．2 IPM
IPM功率逆變器的功能是根據控制電路的指令，將電源單元提供的高壓直流電轉變?yōu)樗欧姍C(jī)定子繞組中的三相交流電，以產牛所需電磁轉矩。主回路采用集驅動電路、保護電路和功率管于一體的IPM，這種集成結構減小了走線引入的分布電感，器件的開通和關斷具有更好的一致性。與普通的絕緣柵雙極晶體管(IcBT)模塊相比，由于集成了驅動和保護電路，使得系統的硬件電路設計和開發變得簡單、可靠。本系統選用三菱公司的PM20csJ06，其耐壓為600 V，額定電流為20 A，****開關頻率為20 kHz。
l.3控制模塊
本系統以TMs320F2810為控制核心，外加一些外圍輔助電路，來完成對PMsM的控制。
1．3．1電流檢測
電機電流由LEM電流傳感器檢測后，得到成比例的模擬電壓信號，其幅值在3～十3 V之間呈正弦波動。DsP內部只能處理單極性的輸入信號，對A／D采樣時需增加電壓抬高電路，從而使電壓變換在0～3 V之間，供DsP采樣來檢測電流的信號。
1.3.2位置轉速檢測
系統采用復合式光電編碼器，兩路正交脈沖信號A、B，一路零位脈沖信號z，實現速度及位置反饋；另外，三路相差120。的初始位置脈沖信號(u、V、w)實現初始位置的定位，同時為了實現符合DsP所要求的3 3 V，這六路信號(A、B、z、u、V、w)都經過74LVTH244A，再分別接到DsP的捕獲端口(cAPl～cAP6)和通用I／O端口(10一PAl3～10PAl5)。
1．3.3空間矢量脈寬調制
作為電力電子裝置的核心技術，PwM技術被廣泛應用于變頻調速電機傳動中。

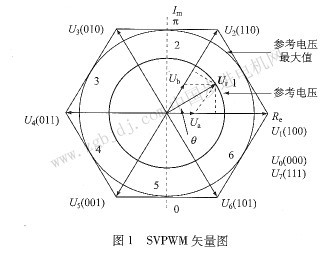

PwM技術中應用最為普遍的是sPwM和sVPwM。實踐和理論證明，與sPwM技術相比，sVPwM方式具有高次諧波更低和電壓利用率高等優點，因此越來越受到人們的重視。如圖1所示，通過開通Ua和Ub不同的時間，使其兩個合成電壓矢量等效于參考電壓矢量Ur。
在DsP中實現sVPwM算法，該算法得到的基波電壓經PwM口輸出后的波形(外接濾波電路)如圖2所示。圖中曲線l、2為基波相電壓波形，其****幅值為UDc，曲線3為曲線1減曲線2所得到的基波線電壓波形，從圖中可以看出sVPwM屬于雙波頭調制，輸出的線電壓波形為正弦波，與sPwM(其基波****相電壓幅值為UDC√2)相比，提高了電壓的利用率。
|
