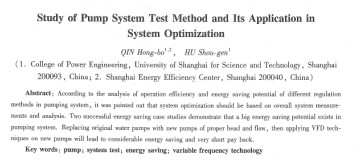

泵系統測試方法的研究及其在系統優化中的應用
秦宏波1-2，胡壽根2
（1上海理工大學動力工程學院，上海200093；2上海市能效中心，上海200040）
摘要：通過對泵系統常見調節方式的系統運行效率和節能潛力分析，指出系統的優化方案應建立在對系統進行全面測試和分析的基礎上。兩個節能改造案例表明：泵系統節能潛力巨大，應用適當揚程和流量的泵更換原處于低效區運行的泵，在此基礎七再應用變頻技術將會取得可觀的節能效果和較短的投資回收期。
關鍵詞：泵；系統測試；節能i變頻技術
中圖分類號tmb 65文獻標志碼：a文章編號：i673-6540(2010)07-0058-02
0 引 言
泵系統廣泛應用于食品加工、化工、農業、機械和醫藥等工業領域和商用領域中。據權威部門統計。泵系統用電量約占全世界發電量的百分之20和工業系統用電量的百分之25—50。2001年，聯合國工業發展組織／國家發展和改革委員會“中國電機系統節能項目組”進行的調查顯示：和國外相比，我國未改造的泵類產品效率平均比國外低百分之3-5，而整個系統的效率同比約低百分之20，具有非常大的節能潛力。根據全生命周期成本理論，泵系統的設備采購費用只占其全生命成本的一小部分，而能源和維護成本則占到其在15~20年生命周期成本的絕大部分。大量研究和成功案例表明：應用系統方法對泵系統進行優化，可以達到百分之30～50的節能效果。
本文針對泵系統常用調節手段及導致的低效運行問題，在對系統進行全面測試分析的基礎上，應用最合適的手段對其進行改造，進麗達到****節能效果。
1 泵系統調節方式
泵系統優化的最終目標是使單位功率輸入能夠輸送盡量多的流體或能量。在中央空調系統中，其目的是要做到輸送單位冷量（或熱量）消耗最少的泵功率。目前，泵系統流量調節的手段主要有截流控制、旁通控制和變頻控制三種，下文將對這三種控制方法進行具體介紹。
1_1截流控制
截流控制就是通過增加系統管路阻力來調節系統流量。常見的方法是調節泵出口閥門開度或系統上冷卻塔前閥門開度來調節系統流量。在這樣的系統中，閥門壓降造成的系統能量損失就是節能的潛力所在。其性能變化曲線如圖1所示。
1.2旁通控制
旁通控制的調節方法在中央空調冷媒水系統中較為常見，其最初目的是為了保護制冷主機的安全運行。但是，經常有用戶將不運行的機組的閥門開起作為旁通使用，這就造成了能源的浪費。該方法導致的系統阻力特性變化曲線如圖2所示。
1.3變頻控制
變頻控制是根據系統需求，通過變頻器控制電機轉速進而控制系統流量的控制方法。目前，變頻由于其技術本身已比較成熟且成本日益降低，而成為用戶在泵系統節髓時使用最多的技術手段。但并不是任何系統應用變頻技術都可以達到節能的效果，即使節能也不一定取得****的節能收益，這取決于原來的泵和系統需求的匹配情況，以及原來泵的運行工況點。需要特別指出的是，變頻技術適用于以阻力特性為主的系統，而在以凈揚程為主的系統中，變頻技術并不是****選揮。本文以上海第七人民醫院的中央空調系統為例，介紹一種沒有應用變頻技術，而通過系統測試選擇與系統特性相匹配的泵的方法，對系統進行改造的成功案例。其系統性能變化曲線如圖3所示。
2 系統測試
全面分析泵系統的效率及節能潛力，最可靠的方法就是對系統進行全面測試，測試參數包括流量、揚程、系統關鍵點壓力和泵運行功率，有時還要測試供回水溫差和泵電機轉速等參數。為保證測試數據的準確性，應使用標定過儀表。
2.1流量測試
流量測試的目的是確定系統的流量是否滿足工藝或制冷機需求 |
