文章標題：57系列步進電機產品特征以及接線方法(zxj)
|
| 作者：zxj888 發表時間：2011-12-20 10:32:37 |
57byg250-56/76的產品參數
步 距 角：1.8°
額定電壓：24v
工作電壓：12-32v
溫 升：80k max
環境溫度：-40℃-+55℃
絕緣等級：b級
技術參數
|
型號 |
相數 |
電流（a） |
電阻（ω） |
電感（mh） |
靜轉矩（nm） |
機身長（mm） |
軸長（mm） |
軸徑（mm） |
重量（kg） |
配套驅動器 |
|
57byg250-56 |
2 |
2.0 |
1.4 |
4.5 |
0.9 |
56 |
22 |
6.35 |
0.75 |
zd-6560-v3 |
|
57byg250-76 |
2 |
3.0 |
0.7 |
10.5 |
1.48 |
76 |
22 |
6.35 |
1.10 |
zd-6560-v4 |

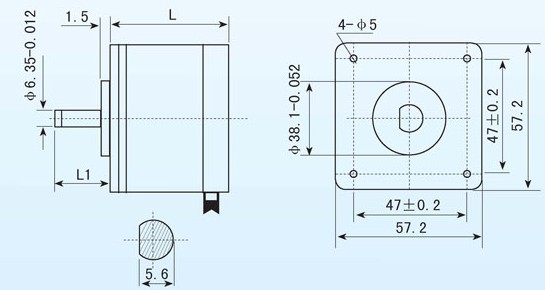

外形/電氣原理圖
配套使用說明
57步進電機+zd6560步進驅動器+dy-i控制器+電源s-100-24 接線示意圖
聯系方式
產品詳情：時代超群精品
電 話：01087197282-805
手 機：18801063276
|
|
