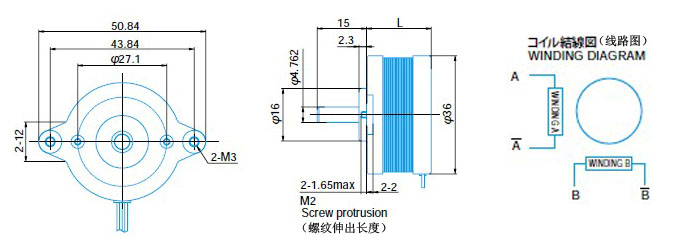

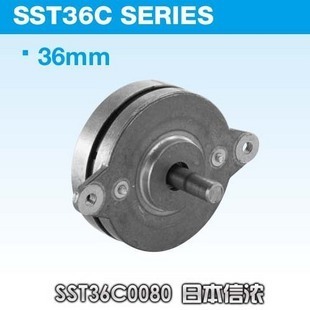

日本信濃步進電機 SST36C0080（0.9°，0.8A，41.2mNM，2.35Ω）

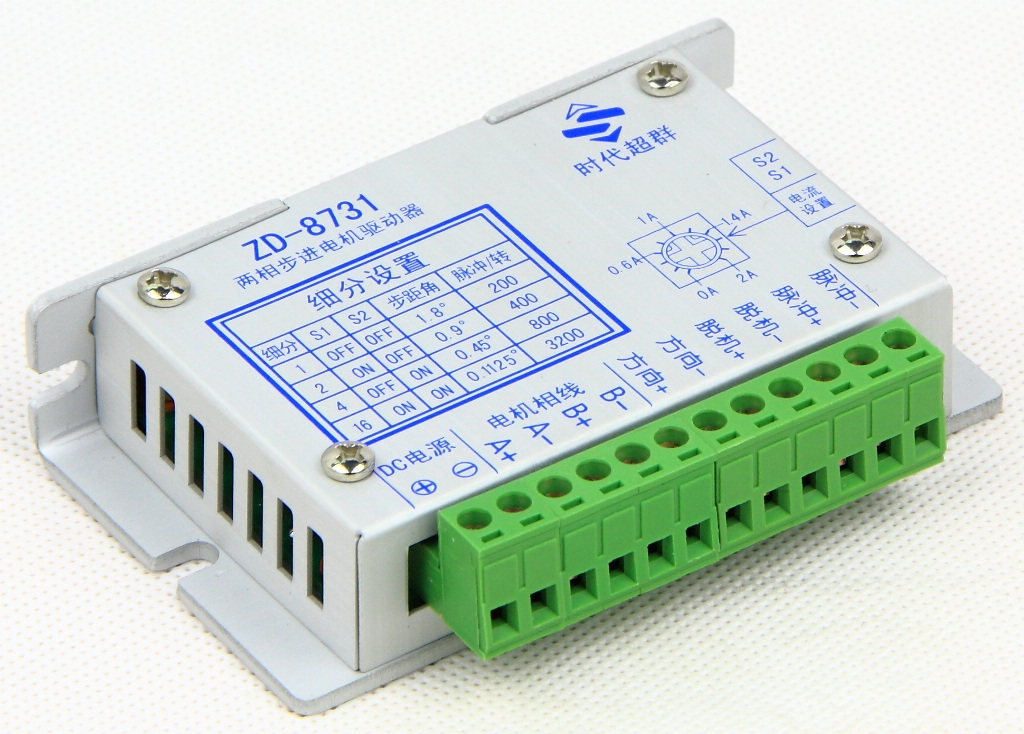

步進電機頻率、轉速、力矩之間的關系測試：日本信濃步進電機SST36C0080搭配步進電機驅動器ZD-8731（0-2A，1,2,4,16細分可調）
驅動器電流設為0.8A ，供電電壓24V，
驅動器細分 頻率14Kpps時的轉速 頻率14Kpps時的轉矩 空載****啟動頻率
1細分 2100rpm 20mNM（靜轉矩48.5%） 2.5KPPS(375rpm)
2細分 1050rpm 20mNM（靜轉矩48.5%） 3.6KPPS（270rpm）
4細分 525rpm 20mNM（靜轉矩48.5%） 5.3KPPS（198rpm）
16細分 131rpm 20mNM（靜轉矩48.5%） 23KPPS（215rpm）

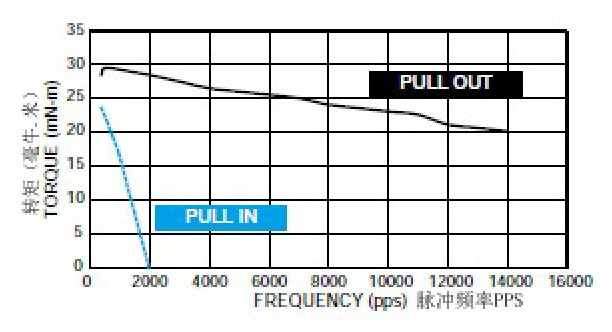

日本信濃步進電機SST36C0080 頻率與力矩曲線圖（矩頻特性曲線）
SST36C0080
矩頻特性曲線
DRIVER（驅動電壓） : TYPE B(Vs=24V)
CURRENT（相電流） = 0.8 A/Phase
EXCITING MODE（激磁模式） = 2Phase
INERTIA LOAD（定位轉矩） : 3g-cm

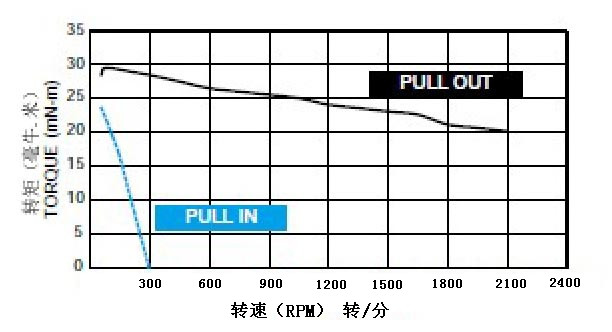

日本信濃步進電機SST36C0080 轉速與力矩曲線圖（速頻特性曲線）
驅動器（ZD-8731）1細分下：
|
