產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•一、兩相步進電機配套驅動器
•（一）39、42步進電機驅動器

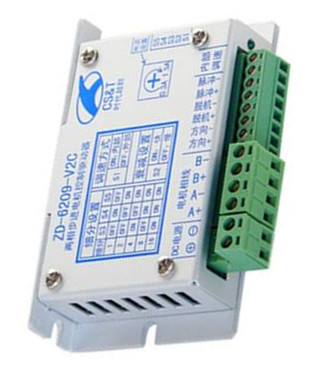

•2、ZD-6209-V2C
•內部自帶控制，也可外接控制器
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 內部集成控制調速度功能，支持內部和外部控制
l 整步、二細分、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
外部輸入頻率 |
0 |
|
16000 |
Hz |
|
內部頻率 |
640 |
|
20000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•一、兩相步進電機配套驅動器
•（一）39、42步進電機驅動器

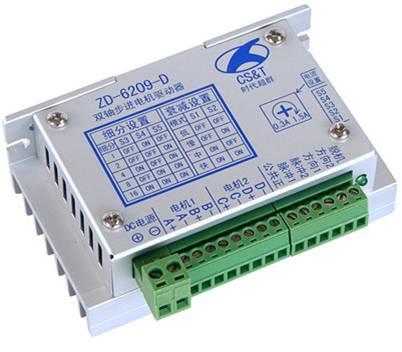

•3、ZD-6209-D（雙軸步進電機驅動器）
產品特點
l 高集成度高可靠性
l 同時驅動兩個步進電機，可完全分開控制
l 接口采用超高速光耦隔離
l 高抗干擾能力，在高頻干擾環境中仍能準確運行
l ****驅動電流1.8A(峰值)
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•一、兩相步進電機配套驅動器
•（一）39、42步進電機驅動器
•產品特點
•l 高集成度高可靠性
•l 接口采用超高速光耦隔離
•l 抗高頻干擾能力強
•l ****輸入電壓：DC 36V(峰值)
•主要功能
•l 整步、二細分、四細分、十六細分可調
•l 過熱自動保護
•l 輸出限流線性可調：0A-2A
•l 自動半流鎖定
•l 具有短路保護功能
l 支持脫機、使能、鎖定等功能
•一、兩相步進電機配套驅動器
•（一）39、42步進電機驅動器

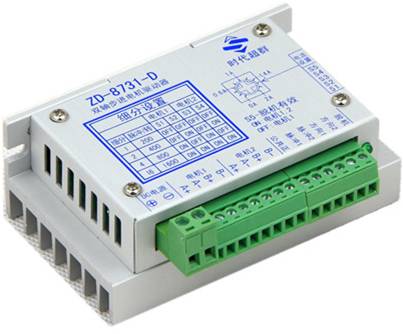

•5、ZD-8731-D
產品特點
l 高集成度高可靠性
l 同時驅動兩個步進電機，可完全分開控制
l 接口采用超高速光耦隔離
l 高抗干擾能力，在高頻干擾環境中仍能準確運行
l ****驅動電流2.0A
主要功能
l 整步、半步、四細分、十六細分可調
l 輸出電流線性可調
l 過熱自動保護
l 自動半流鎖定
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
2 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器
•1、ZD-6560-V2
產品特點
l 高集成度高可靠性步進電機驅動器
l 接口采用超高速光耦隔離
l 高抗干擾能力
l ****驅動電流3.5A(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 電流0.5-3A逐級可調
l 過熱自動保護
l 自動半流可選
l 電流衰減四檔可調
l 電源和工作狀態 LED 指示
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
8 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.5 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器
2、ZD-6560-V3
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
l ****驅動電流3.5A(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.5 |
|
2.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器

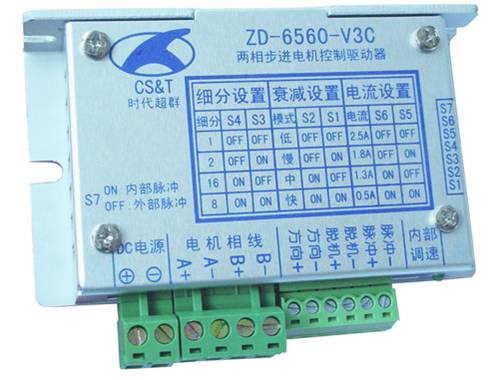

•3、ZD-6560-V3C
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 內部集成控制調速度功能，支持內部和外部控制
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
外部輸入頻率 |
0 |
|
16000 |
Hz |
|
內部頻率 |
640 |
|
20000 |
Hz |
|
輸出電流 |
0.5 |
|
2.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器

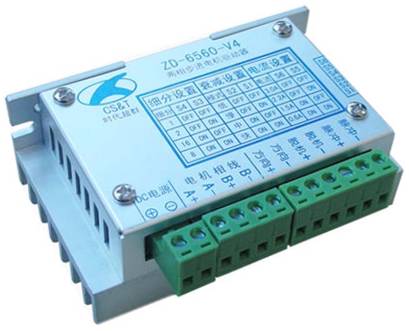

•4、ZD-6560-V4
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.6 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器
•5、ZD-6560-V4C
產品特點
l 高集成度高可靠性
l 接口采用超高速光耦隔離
l 抗高頻干擾能力強
l ****輸入電壓：DC 40V(峰值)
主要功能
l 內部集成控制調速度功能，支持內部和外部控制
l 整步、二細分、八細分、十六細分可調
l 輸出電流4檔可調
l 過熱自動保護
l 自動半流鎖定
l 衰減4檔可調
l 支持脫機、使能、鎖定等功能
工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
7 |
24 |
32 |
V |
|
外部輸入頻率 |
0 |
|
16000 |
Hz |
|
內部頻率 |
640 |
|
20000 |
Hz |
|
輸出電流 |
0.6 |
|
3 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
•（二）57步進電機驅動器
•6、DL-023
電流設定值： 0.45A，0.9A，1.35A，1.8A，
2.25A，2.7A，3.15A
• 每轉步數： 200 （步距角1.8度）
• 400 （步距角0.9度）
• 800 （步距角0.45度）
• 1600 （步距角0.225度）
• 3200 （步距角0.1125度）
• 6400 （步距角0.05625度）
• 12800 （步距角0.028125度）
• 輸入脈沖方式： 單脈沖與雙脈沖可選
• 工作電源： DC20-40V一組
• 配套電機： 42至57系列二相或四相混合式步進
電機
•（三）86兩相步進電機驅動器

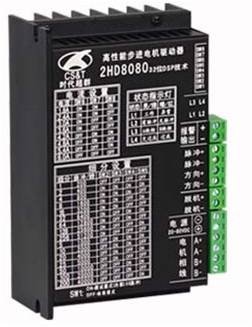

•1、2HD8080
型號說明
2 兩相步進電機
H 高性能數字驅動器
D 直流供電
80 供電電壓（直流24V-80V）
80 ****相電流8.0A（峰值）
三 特殊功能列表
|
功能 |
描述 |
|
相位記憶
相位清零 |
在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作 |
|
報警輸出 |
電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出 |
|
缺相保護 |
當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行 |
|
內部脈沖 |
通過撥碼開關可選擇內部10K（可設置）脈沖輸入 |
•（三）86兩相步進電機驅動器
•2、DL-025MAC
•參數說明
• 電流調定值： 0.7A，1.4A，2.1A，2.8A，
3.2A，3.5A，4.9A
• 每轉步數： 400 （步距角0.9度）
• 1000 （步距角0.36度）
• 2000 （步距角0.18度）
• 4000 （步距角0.09度）
• 8000 （步距角0.045度）
• 輸入脈沖方式： 單脈沖與雙脈沖可選
• 工作電源： AC16V/0.5A與AC20V～40V/4A
兩組
• 配套電機： 57至 86 系列二相混合式步進電
機

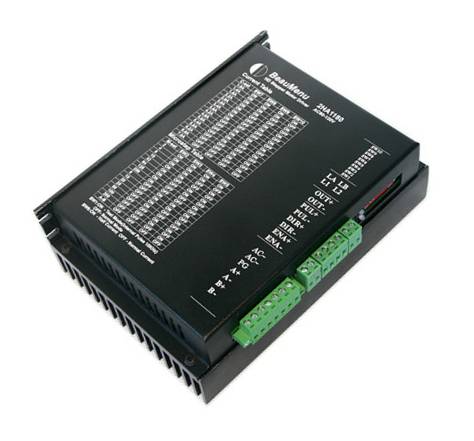

•（四）110兩相步進電機配套驅動器
•2HA1180
•型號說明
• 兩相步進電機
•H 高性能數字驅動器
•A 交直流供電
•11 供電電壓（交流60V-120V）（直流80V-170V）
•80 ****相電流8.0A（峰值）
•特殊功能列表
•功能 描述
•相位記憶
•相位清零 在脈沖停止時記憶電機相位，驅動器重新上電時電機尋找該相位，避免上電時電機抖動。同時相位可進行清零操作
•報警輸出 電機運行錯誤時除了指示燈信號并伴有IO信號報警輸出
•缺相保護 當電機缺相時，驅動器停止電機運行，防止電機缺相時抖動運行
•內部脈沖 通過撥碼開關可選擇內部10K（可設置）脈沖輸入
* 高性能、低價格
* 設有16檔等角度恒力矩細分，****分辨率60000步/轉
* ****反應頻率可達200Kpps
* 步進脈沖停止超過1.5s時，線圈電流自動減到設定電流的一半
* 光電隔離信號輸入/輸出
* 驅動電流2.5A/相到6.2A/相分8檔可調
* 單電源輸入，電壓范圍：DC24V-80V
* 相位記憶功能（注：輸入停止超過3秒后，驅動器自動記憶當時電機相位，重新上電或MF信號由低電平變?yōu)楦唠娖綍r(shí)，驅動器自動恢復電機相位）。
•三、無刷直流電機配套驅動器（控制器）

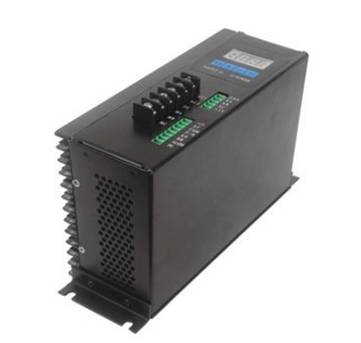

•3、ZD-6716-V1（大功率）
•特點
•l 高集成度高可靠性無刷直流電機驅動器
•l 純硬件設計，高速度，高抗干擾能力
•l 周波限電流方式，保護更加精確快速
•l 低發熱，大功率（60V DC，10A 足額）
•主要功能
•l 限流，欠壓過熱自動保護
•l 堵轉、霍爾相位錯誤保護
•l 輸出電流可調
•l 內部電位器調速
l 具有使能，電子剎車功能
