首先，判斷電機相線，分出A+A-.B+B-，如果分不清楚電機的A+A-.B+B-，可以向生產廠家要電機的接線圖。也可以自己判斷，把其中任意兩根線短接時，電機軸很難轉動，這兩根線就是一相，你可以把它們看作A +A-,剩下兩個看作B +B-；

    其次，要想步進電機轉動，在電機的相線和驅動器電源接好后，驅動器必須要接到脈沖信號才能驅動電機運轉。驅動器脈沖+接控制器或PLC或單片機的公共正（正5V/公共端），控制器或PLC或單片機的脈沖接驅動器的脈沖-；

    另外，如果對步進電機運行有方向等要求，接上方向信號，即驅動器方向正脈沖正并起來后接控制器或PLC或單片機的公共正（正5V/公共端），控制器或PLC或單片機的脈沖接驅動器的脈沖-，控制器或PLC或單片機的方向接驅動器方向-

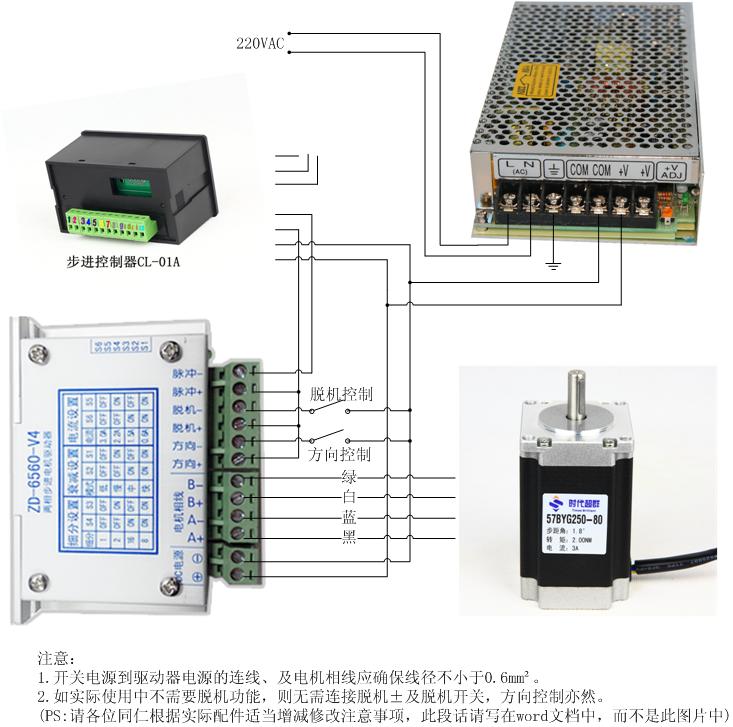

下圖為兩相混合式步進電機57BYG250-80（3A，2.0NM）接線示意圖
