JKBL(S）57-003參數：
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(V) |
額定轉速
(rpm) |
額定扭矩
(N.m) |
機身長
(mm) |
重量
(kg) |
| JKBL(S）57-003 |
31 |
24 |
1600 |
0.18 |
52 |
0.5 |
無刷電機JKBL(S）57-003****配套無刷驅動控制器：

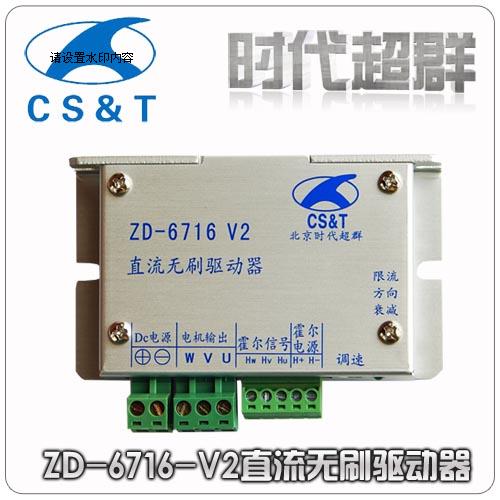

6716-V2無刷控制器：
產品特點
高集成度高可靠性無刷直流電機驅動器
純硬件設計，高速度，高抗干擾能力
周波限電流方式，保護更加精確快速
低發熱，大功率（40V，6A 足額）
主要功能
欠壓、過流、過熱自動保護
堵轉、霍爾相位錯誤保護
輸出電流可調
內部電位器調速
電流衰減
JKBL(S）57-003和6716-V2怎么接線呢，
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| W |
V |
U |
Hw |
Hv |
Hu |
H+ |
H- |
| 棕色 |
綠色 |
橘色 |
藍 |
白 |
黃 |
紅 |
黑 |
詳細說明書請咨詢發稿人
以上驅動器（控制器）還可控制時代超群57系列無刷電機：
|
無刷電機型號 |
額定功率
(W) |
額定電壓
(V) |
額定轉速
(rpm) |
額定扭矩
(N.m) |
機身長
(mm) |
重量
(kg) |
|
57BL50-230 |
60 |
24 |
3000 |
0.18 |
52 |
0.55 |
|
57BL70-225 |
100 |
24 |
2500 |
0.40 |
72 |
0.80 |
|
57BL70-336 |
150 |
36 |
3600 |
0.40 |
72 |
0.80 |
|
57BL90-210 |
60 |
24 |
1000 |
0.60 |
92 |
1.1 |
|
57BL90-230 |
180 |
24 |
3000 |
0.60 |
92 |
1.1 |
|
57BL110-230 |
210 |
24 |
3000 |
0.70 |
110 |
1.5 |
|
57BL110-3150 |
300 |
310 |
5000 |
0.70 |
110 |
1.5 |
