| THB6064H是一款專業的PWM斬波兩相步進電機驅動芯片。它內部集成了細分、衰減模式設置、電路調節、CMOS功率放大等電路，配合簡單的外圍電路即可實現高性能、多細分、大電流的驅動電路。適合驅動57、86型步進電機。在低成本、低振動、小噪聲、高速度的設計中應用效果較佳。適合驅動57、86型步進電機。如下圖：
其主要參數和性能指標如下：
1、單芯片兩相正弦細分步進電機驅動
2、直接采用單脈沖和方向信號譯碼控制模式
3、采用高耐壓BiCD工藝，Ron=0.4Ω，（TB6560HQ和THB6016H的Ron=0.6Ω）
4、可實現正反轉控制
5、通過4位選擇8檔細分控制(1/2,1/8,1/10, 1/16, 1/20, 1/32, 1/40, 1/64 )
6、高輸出耐壓（VDss=50 V ）
7、高輸出電流（Iout=4.5 A）
8、HZIP25-P-1.27封裝（形狀和管腳的尺寸和TA8435、TB6560HQ、THB6016H一樣）
9、有輸出監視管腳(DOWN / ALERT)。
10、有復位和使能管腳
11、芯片內部有過熱保護（TSD）和過流檢測電路
基于TB6064基礎上的集成步進電機驅動器 2HD504
一、產品特點
※ 電源適應交流和直流
※ 電流由撥碼開關選擇
※ 接口采用高速光耦隔離
※ 八種細分可調
※ 自動半流
※ 高集成度高可靠性
※ 抗高頻干擾能力強
※ ****耐壓DC 50V
二、輸入輸出端說明
2.1、信號輸入端
CP+：脈沖信號輸入正端。
CP-：脈沖信號輸入負端。
DIR+：電機正、反轉控制正端。
DIR-：電機正、反轉控制負端。
EN+：電機脫機控制正端。
EN-：電機脫機控制負端。
2.2、電機繞組連接
A+：連接電機繞組A+相。
A-：連接電機繞組A-相。
B+：連接電機繞組B+相。
B-：連接電機繞組B-相。
2.3、工作電源的連接
AC1~AC2：AC12-30V、DC15-42V
注意不可超過此范圍，否則會無法正常工作甚至損壞驅動器。
2.4、輸入端接線說明
輸入信號共有三路，它們是：①步進脈沖信號CP+,CP-；②方向電平信號DIR+，DIR-③脫機信號EN+，EN-。輸入信號接口有兩種接法，用戶可根據需要采用共陽極接法或共陰極接法。
2.4.1、共陽極接法：分別將CP+，DIR+，EN+連接到控制系統的電源上，如果此電源是+5V 則可直接接入，如果此電源大于+5V，則須外部另加限流電阻R，保證給驅動器內部光藕提供8—15mA 的驅動電流。脈沖輸入信號通過CP-接入，方向信號通過DIR-接入，使能信號通過EN-接入。

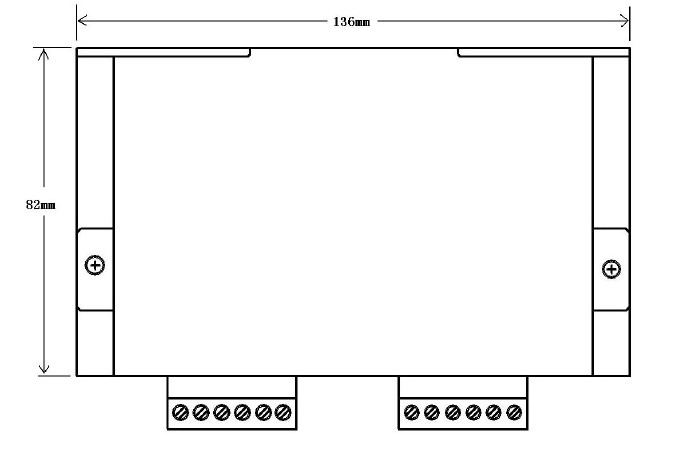

外形尺寸圖
