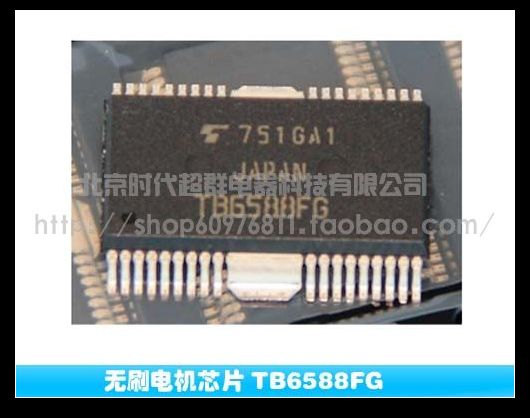

tb6588fg是三相無傳感器無刷直流電機驅動的專用控制芯片，通過改變模擬電壓，改變pwm的占空比，來調節速度。驅動電機的電流典型值為1．5 a，峰值高達2．5 a，具有過流保護功能。供應電壓為7～42v。具有正反轉控制功能。具有控制星形連接的無傳感器無刷直流電機的所需要的全部功能，主要功能包括：啟動電路，反向電動勢換相控制，pwm速度控制，欠壓限流保護等。使用tb6588fg，無論從硬件上還是軟件上，減少了單片機的工作量，用體積小、價格很便宜的就可完成所有的工作。單片機只要完成電機速度脈沖檢測，然后控制算法調節數字電位器，來改變控制速度的模擬電壓，調節速度。tb6588fg具有欠壓限流功能，實現對電機的保護。



寶貝鏈接：http://item.taobao.com/item.htm?spm=a1z10.1.3.15&id=5811602539&

無刷電機芯片TB6588FG的功耗溫度圖：



無刷電機芯片TB6588FG的尺寸圖：


tb6588fg集成驅動器為核心的硬件平臺，微處理器采集tb6588fg的速度反饋脈沖，利用數字電位器調整電壓來進行閉環速度控制。
不需外配mos管，也無需使用dsp等高端控制器芯片，就能實現電機可靠的運轉。
