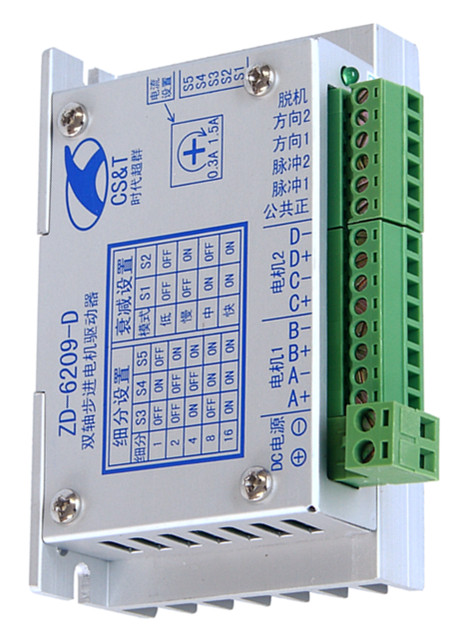

雙軸步進電機驅動器 ZD-6209-V2D
產品名稱：ZD-6209-D 雙軸步進電機驅動器
適配電機：35BYG、39BYG、42BYG、57BYG等2A及以下步進電機
參數簡介：
細分：1、2、4、8、16四檔細分可調
工作條件：
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
80 |
℃ |
|
輸入電壓(DC) |
10 |
24 |
32 |
V |
|
輸入頻率 |
0 |
|
16000 |
Hz |
|
輸出電流 |
0.3 |
|
1.5 |
A |
|
接口電壓 |
H |
4.5 |
5 |
5.5 |
V |
|
L |
0 |
0 |
0.5 |
V |
產品概述及特點：該驅動器采用原裝進口芯片TB62209系類生產而成，集成式步進電機驅動器。集成驅動器****特點是集成電路功率器件、前級驅動電路、控制電路及保護電路等都集成在一起，具有較強的功率和較大的輸出功率。用這種器件做成的步進電機驅動器，具有結構簡單、性能穩定及運行可靠等優點。目前已經適用于中小功率步進電機驅動。
產品特點
l 高集成度高可靠性
l 同時驅動兩個步進電機，可完全分開控制
l 接口采用超高速光耦隔離
l 高抗干擾能力，在高頻干擾環境中仍能準確運行
l ****驅動電流2.0A
主要功能
l 整步、半步、四細分、八細分、十六細分可調
l 輸出電流線性可調
過熱自動保護
自動半流鎖定
支持脫機、使能、鎖定等功能
使用范圍：舞臺燈光、自動化、儀表、POS機、雕刻機、票據打印機、工業標記打印機、半導體擴散爐等領域得到廣泛應用。
雙軸步進控制器：CM30L-20
CL30L 系列面板型運動控制器（數控系統）采用高性能32 位CPU，驅動裝置采
用細分步進電機或交流伺服電機，配備液晶顯示器，全封閉觸摸式操作鍵盤。該系
統具有可靠性高，精度高，噪音小，操作方便等特點。本控制器可控制1-3 個電機
運動，可實現點位、直線插補、圓弧插補等操作。具有循環、跳轉及簡易PLC 等功
能。簡單、清晰的參數帶給您方便和快捷的操作。輸入/輸出的設置功能可方便您的
使用和維修，適用于各類的1-3 軸運動裝置。
產品特點
開機畫面可自行修改 控制器或上位計算機雙模式編程
獨立24V 電源反接保護 IO 光耦隔離 輸出短接保護
手動正反轉可同步外部開關控制 簡易PLC 邏輯 參數區密碼可設定
適用產品類型
l 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統
l 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制
系統
l 位移臺、一維控制平臺、二維控制平臺、三維控制平臺
l 螺紋機控制系統、鎖螺絲機控制系統
l 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統
技術特點
l 自動執行：可實現實際運行、空運行、單段執行、終止程序、 啟動和暫停功能
l 手動操作：可實現手動高、低速、點動操作、回程序零、回機械零等操作。
l 程序管理：可實現對程序進行編輯、讀入、刪除、保存功能。
l 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。
系統參數
l 高性能、高速度32 位
l 高檔黑白雙色液晶顯示器(分辨率:192×64)
l 專用運動控制芯片(信號輸出為:5V TTL)
l 通用可自定義輸入/輸出(16 路光電隔離24V 輸入,8 路繼電器輸出)
l 用戶加工程序存儲器(可存儲20 個程序)
l 最小數據單位 0.001mm
l ****數據尺寸 ±99999.999mm
l ****脈沖輸出頻率 150KHz
l 系統主要功能 自動、手動、程序編輯、系統參數、自檢、設置等
安裝形式
l 面板型安裝結構。
l 外形尺寸172×94×30 安轉尺寸164×86
電源要求
l ≥DC(直流)24V/40W
環境要求
l 工作溫度：0～60℃
l 相對濕度：5～90％無凝結
