大多客戶，會遇到此類問題，受到電機后，上級調試，電機不轉，接線正確，電流電壓的的選擇也正確，可是就是不轉，此種情況下，可能就是脈沖頻率過高，細分過高， 所以啟動頻率也是不可忽略的參數。
以下實驗數據，求步進電機安裝減速箱，有了一定負載，搭配不同適配驅動器的下的****轉速，及****啟動頻率供參考：
| 測試產品 |
實驗內容 |
****空載轉速 |
****啟動頻率 |
| GN57BYG250-56+GN57N020B+ZD-6560-V4+控制板+24V電源 |
3A、1細分時的空載****轉速 |
24rpm |
1.4K |
| 3A、2細分時的空載****轉速 |
150rpm |
2.2K |
| 3A、8細分時的空載****轉速 |
75rpm |
12.8K |
| 3A、16細分時的空載****轉速 |
37rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+DL-023+控制板+24V電源 |
3.15A、1細分時的空載****轉速 |
255rpm |
2K |
| 3.15A、2細分時的空載****轉速 |
127rpm |
2K |
| 3.15A、4細分時的空載****轉速 |
75rpm |
4.5K |
| 3.15A、8細分時的空載****轉速 |
37rpm |
9.5K |
| 3.15A、16細分時的空載****轉速 |
18rpm |
20K |
| 3.15A、32細分時的空載****轉速 |
9rpm |
20K |
| 3.15A、64細分時的空載****轉速 |
4.5rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+DL023+控制板+36V電源 |
3.15A、1細分時的空載****轉速 |
300rpm |
2K |
| 3.15A、2細分時的空載****轉速 |
150rpm |
2K |
| 3.15A、4細分時的空載****轉速 |
75rpm |
4.4K |
| 3.15A、8細分時的空載****轉速 |
37rpm |
10.7K |
| 3.15A、16細分時的空載****轉速 |
18rpm |
20K |
| 3.15A、32細分時的空載****轉速 |
9rpm |
20K |
| 3.15A、64細分時的空載****轉速 |
4.5rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+2HD504+控制板+24V電源 |
3.2A、2細分時的空載****轉速 |
127rpm |
2K |
| 3.2A、8細分時的空載****轉速 |
28rpm |
10K |
| 3.2A、10細分時的空載****轉速 |
30rpm |
13.3K |
| 3.2A、16細分時的空載****轉速 |
14rpm |
20K |
| 3.2A、20細分時的空載****轉速 |
15rpm |
20K |
| 3.2A、32細分時的空載****轉速 |
7rpm |
20K |
| 3.2A、40細分時的空載****轉速 |
7.5rpm |
20K |
| 3.2A、64細分時的空載****轉速 |
3.5rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+2HD504+控制板+36V電源 |
3.2A、2細分時的空載****轉速 |
150rpm |
2K |
| 3.2A、8細分時的空載****轉速 |
38rpm |
11K |
| 3.2A、10細分時的空載****轉速 |
30rpm |
13.8K |
| 3.2A、16細分時的空載****轉速 |
18rpm |
18K |
| 3.2A、20細分時的空載****轉速 |
15rpm |
20K |
| 3.2A、32細分時的空載****轉速 |
9rpm |
20K |
| 3.2A、40細分時的空載****轉速 |
7.5rpm |
20K |
| 3.2A、64細分時的空載****轉速 |
4rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+2HD403+控制板+24V電源 |
3A、1細分時的空載****轉速 |
21rpm |
1.28K |
| 3A、2細分時的空載****轉速 |
126rpm |
2.6K |
| 3A、4細分時的空載****轉速 |
75rpm |
5.2K |
| 3A、8細分時的空載****轉速 |
37rpm |
10.4K |
| 3A、16細分時的空載****轉速 |
18rpm |
20K |
| 3A、32細分時的空載****轉速 |
9rpm |
20K |
| 3A、64細分時的空載****轉速 |
4.5rpm |
20K |
| 3A、128細分時的空載****轉速 |
2.5rpm |
20K |
|
|
|
|
| GN57BYG250-56+GN57N020B+2HD403+控制板+36V電源 |
3A、1細分時的空載****轉速 |
25rpm |
1.2K |
| 3A、2細分時的空載****轉速 |
150rpm |
2.5K |
| 3A、4細分時的空載****轉速 |
75rpm |
5.8K |
| 3A、8細分時的空載****轉速 |
37rpm |
10.9K |
| 3A、16細分時的空載****轉速 |
18rpm |
20K |
| 3A、32細分時的空載****轉速 |
9rpm |
20K |
| 3A、64細分時的空載****轉速 |
4.5rpm |
20K |
| 3A、128細分時的空載****轉速 |
2.5rpm |
20K |

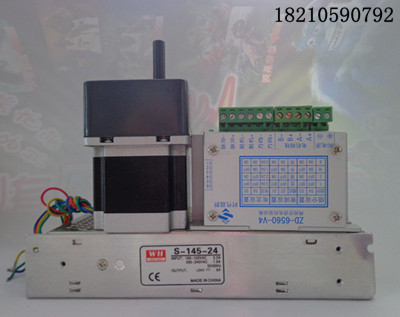

套裝實物圖
