六款主流TB6560AHQ驅動器評測三之 5V/GND紋波性能測試
一、認識主角：

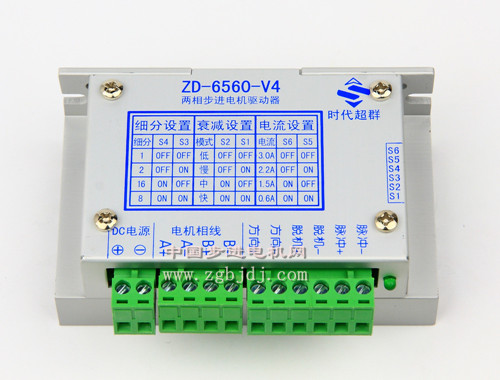

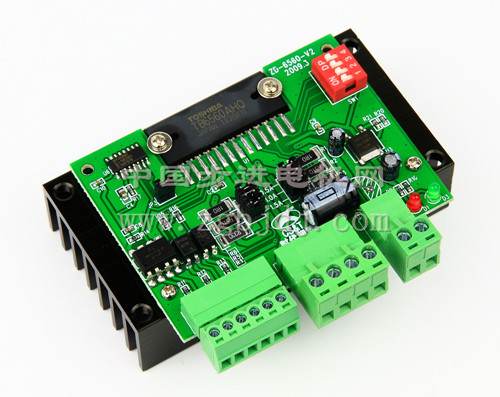

1、ZD-6560-V2 （產地：北京） 2、ZD-6560-V4 （產地：北京）

3、96560AV3 （產地：浙江） 4、TB6560gz（產地：廣東）

5、TB6560T1-V3（產地：江蘇） 6、SK6560T （產地：江西）

二、5V/GND紋波性能測試數據：
V和地線電壓文波測試表
頻率1KHz 細分16
|
型號 |
ZD-6560-V2 |
6560-V4 |
96560AV3 |
TB6560gz |
TB6560T1-V3 |
SK6560T |
|
5V，NL |
20mV |
25mV |
28mV |
24mV |
40mV |
70mV |
|
5V，1.5A |
720mV |
500mV |
510mV |
1400mv |
800mV |
1600mV |
|
5V，3A |
800mV |
580mV |
600mV |
1800V |
1000mV |
2400mV |
|
G，NL |
20mV |
20mV |
24mV |
24mV |
24mV |
35mV |
|
G，1.5A |
700mV |
500mV |
580mV |
1400mv |
800mV |
1600mV |
|
G，3A |
800mV |
700mV |
700mV |
1500V |
1000mV |
1800mV |
三、5V/GND紋波性能測試柱形圖：
空載紋波測試柱狀圖 單位:mV

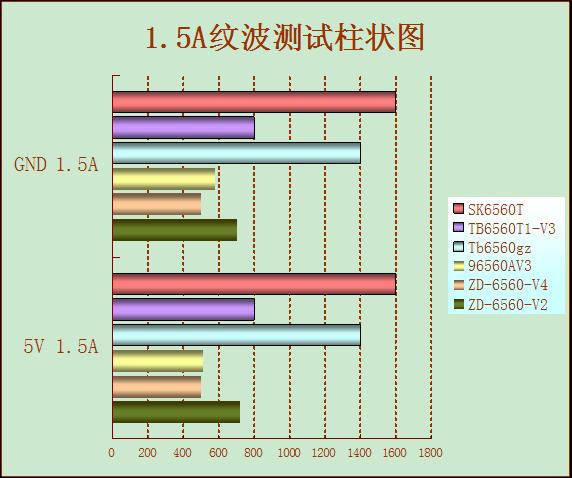

1.5A紋波測試柱狀圖 單位：mV

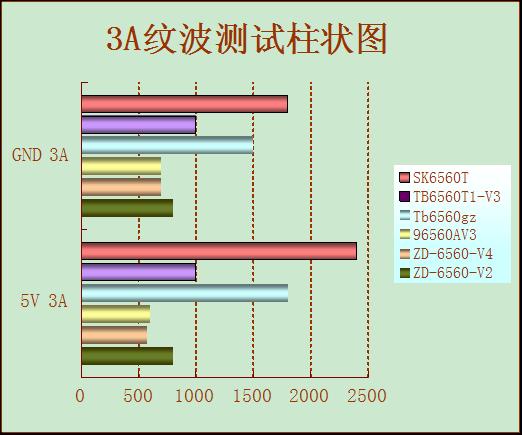

3A紋波測試柱狀圖 單位：mV

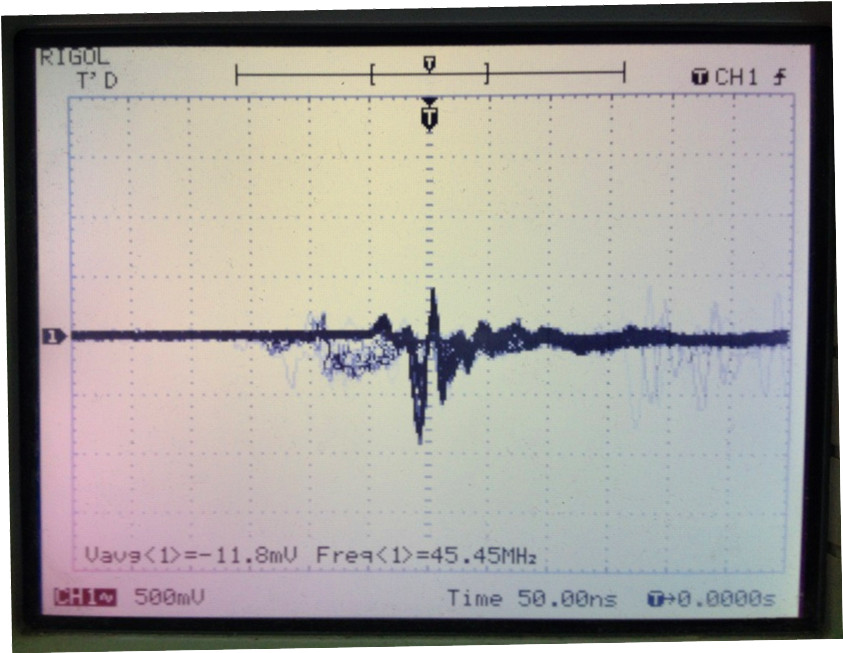

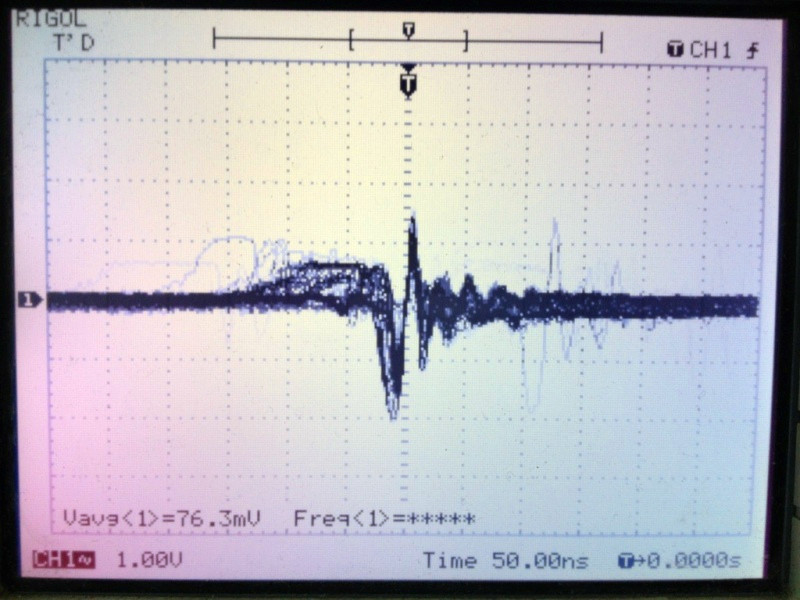

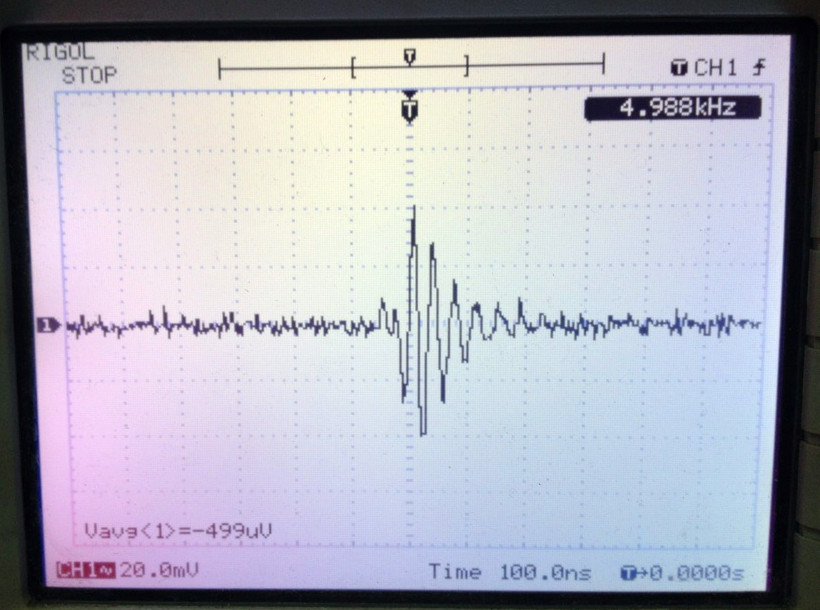

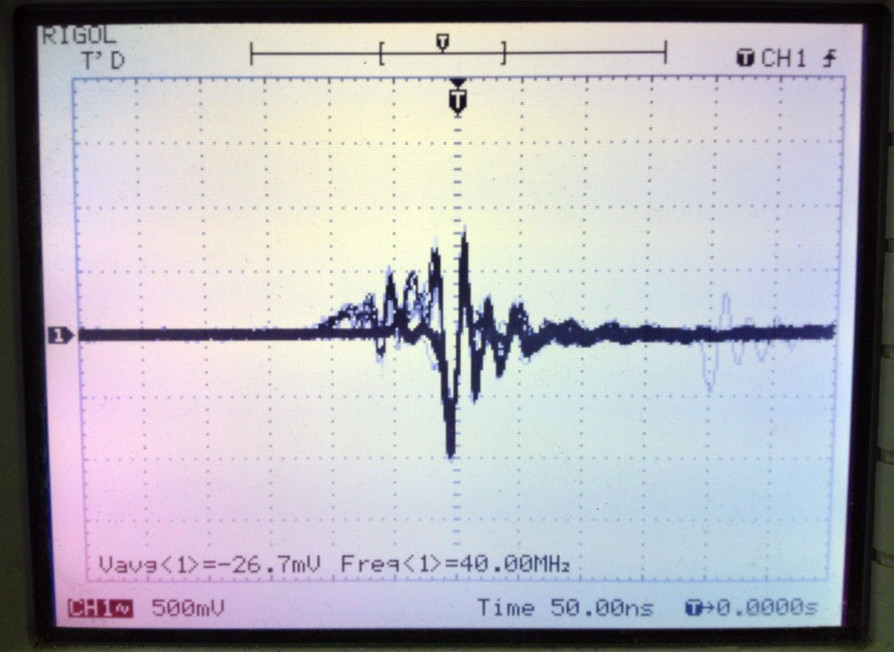

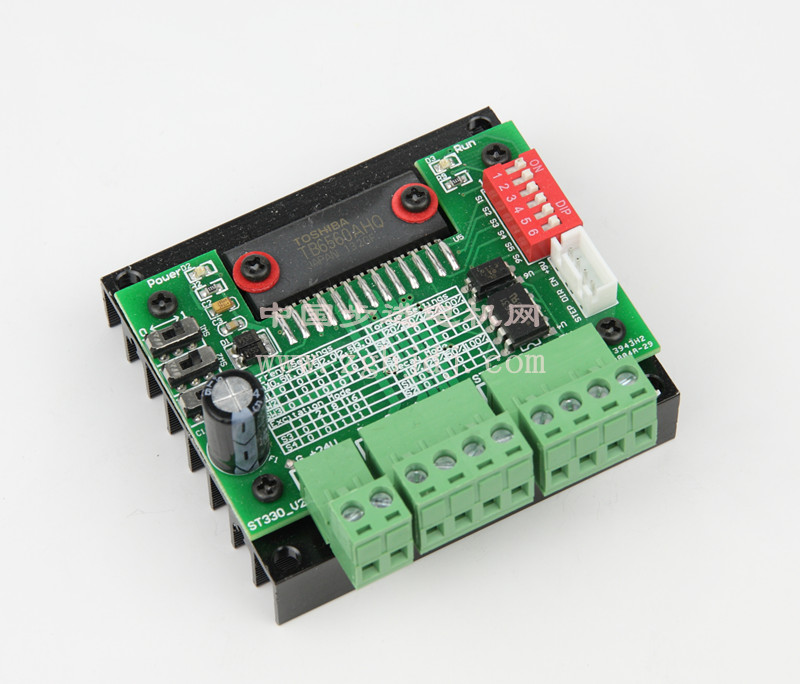

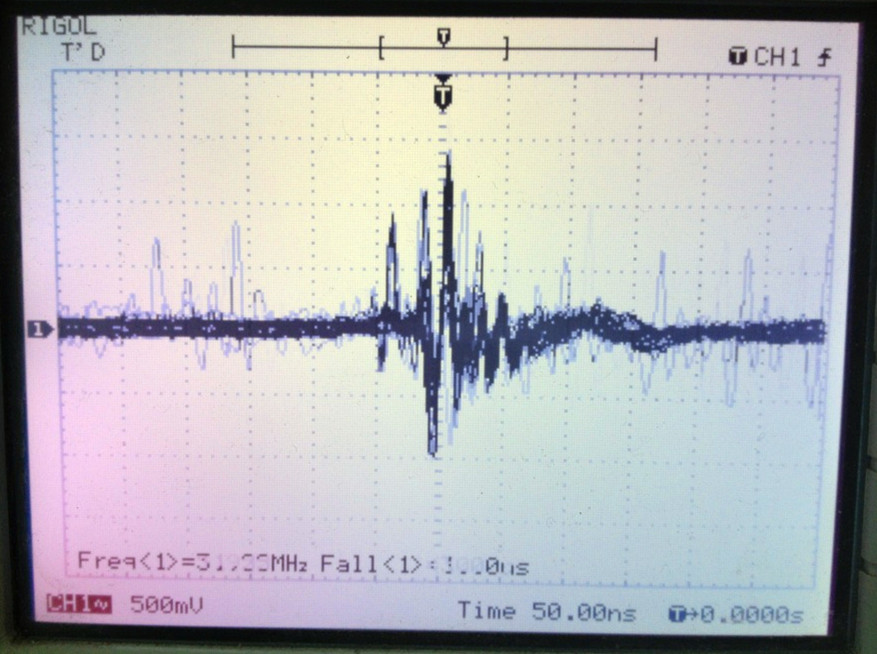

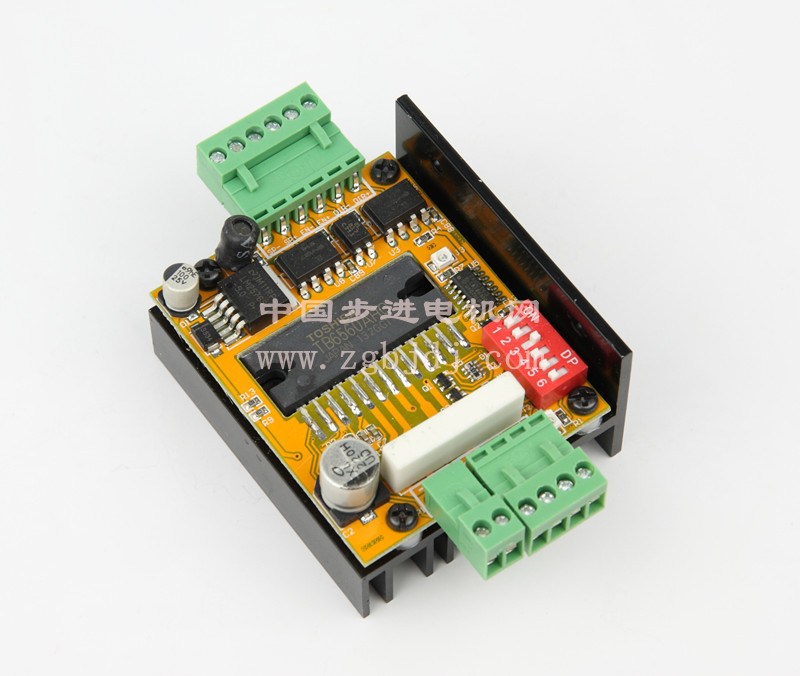

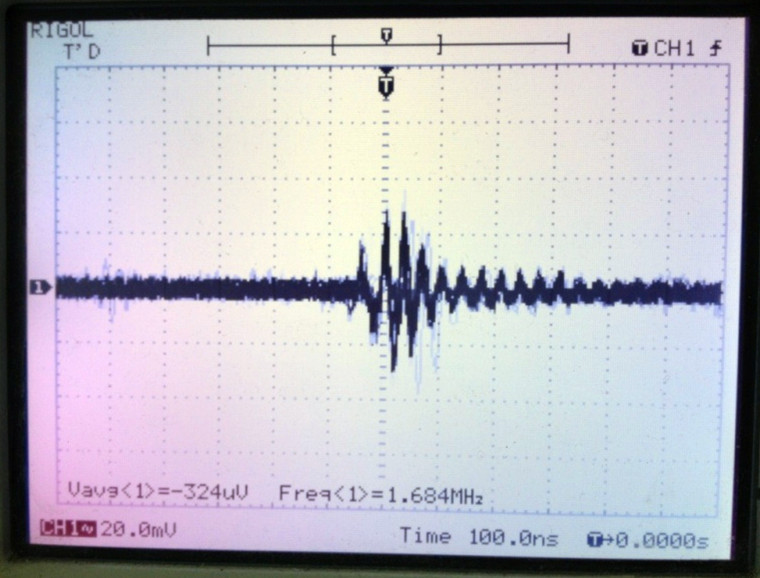

四、測試過程實物照展示：
