進行調速，調速達到5 ～6m/s。
技術領域
[0001] 本發明涉及金屬棒管料的下料技術領域，具體涉及一種交流伺服電機驅動單絲杠
導軌直線運動式下料機。
背景技術
[0002] 金屬棒料的下料廣泛存在于冷擠壓、模鍛、金屬鏈條銷、滾動軸承滾子、銷子標準件以及軸類件的備料工序中，并且在這些下料工序中，下料數量巨大，例如浙江金華地區的鏈條之鄉每年生產金屬鏈條長度可達上億米，北京滾針軸承廠每年需要的滾針達上千萬 個。但目前傳統的剪切、鋸割、高能切割等下料方法中不同程度的存在材料利用率低、下料 力大、生產效率低、能耗高、斷面質量差等問題，不符合綠色制造的要求。
[0003] 傳統的下料方法包括車床切斷和鋸床鋸斷，這兩種下料方法雖然可以獲得平整斷面，但存在生產效率低，浪費原材料等缺點。為此，后來的工業生產中廣泛采用沖床或專用 棒料剪切機進行剪切下料的方法，但是普通的剪切下料方法下料力大、能耗大、所下棒料斷
面呈現明顯的馬蹄形，為了滿足下道工序如冷擠壓的要求，不得不在普通的剪切下料后再 安排一道車削平整斷面的工序，這樣就降低了生產效率、浪費了材料、增加了生產成本。
發明內容
[0004] 為了克服上述現有技術的缺點，本發明的目的在于提供一種交流伺服電機驅動單 絲杠導軌直線運動式下料機，能夠獲得良好的斷面質量，且具有加工范圍寬、效率高、質量 好、節能的優點。
[0005] 為了達到上述目的，本發明采取如下的技術解決方案： [0006] 一種交流伺服電機驅動單絲杠導軌直線運動式下料機，包括驅動機構、動模具下 料機構和靜模具下料機構；
[0007] 驅動機構包括交流伺服電機1，交流伺服電機1 連接飛輪2，飛輪2 和離合器3 的 輸入端相連，離合器3 的輸出端與滾珠絲杠9 相連，滾珠絲杠9 通過螺母20 連接承載快15，
承載塊15 兩端分別連接第一滑塊16 和第二滑塊18，第一滑塊16 和第二滑塊18 分別配置 在第一導軌17 和第二導軌19 上，第一導軌17 和第二導軌19 固定安裝在基體21 上；
[0008] 動模具下料機構和靜模具下料機構有完全相同的兩套，布局于滾珠絲杠9 上；
[0009] 每套動模具下料機構包括有一組對稱布局的第一動模具固定套4 和第二動模具
固定套14，第一動模具固定套4 和第二動模具固定套14 對稱安裝在承載塊15 上，第一動模 具固定套4、第二動模具固定套14 中分別安裝有第一動模具8 和第二動模具10 ；
[0010] 每套靜模具下料機構包括固定支架頂板22，固定支架頂板22 固定連接第一固定 支架5 和第二固定支架11，第一固定支架5、第二固定支架11 上面分別安裝有第一靜模具
固定套7、第二靜模具固定套12，第一模具固定套7、第二靜模具固定套12 里面分別安裝了 第一靜模具6 和第二靜模具13 ；
[0011] 第一動模具8、第二動模具10 分別與第一靜模具6、第二靜模具13 配合。
[0012] 所述的交流伺服電機1 驅動滾珠絲杠9 的下料結構根據不同材質的棒料M 進行調速，調速達到5 ～6m/s。
[0013] 本發明布局合理的結構設計促使棒管料上微裂紋的穩定擴展，保證斷面質量，具
有效率高，能耗低，結構緊湊和經濟實用等優點。
附圖說明

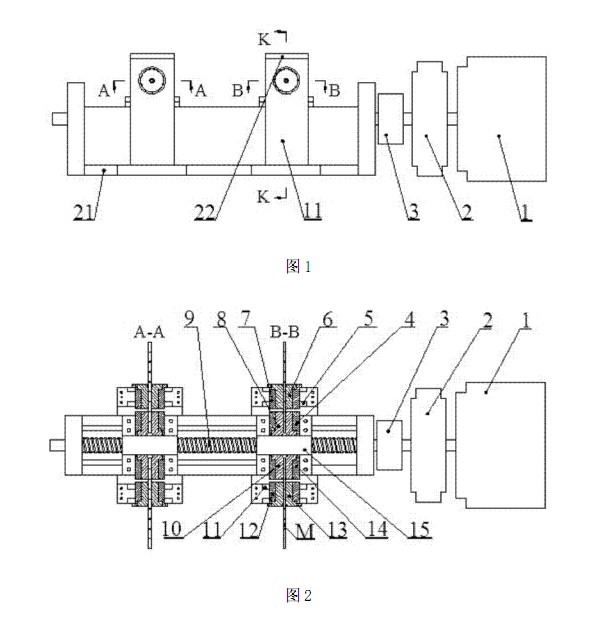

[0014] 圖1 為本發明的結構主視圖。
[0015] 圖2 為圖1 的A-A、B-B 剖視圖。

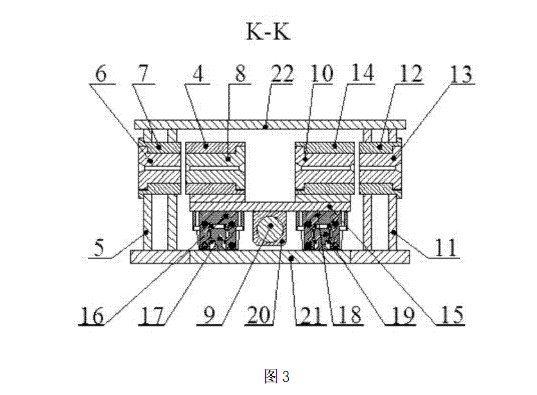

[0016] 圖3 為圖1 的K-K 剖視圖。
具體實施方式
[0017] 以下結合附圖對本發明作進一步的詳細說明。
[0018] 參照圖1、圖2 和圖3，一種交流伺服電機驅動單絲杠導軌直線運動式下料機，包括
驅動機構、動模具下料機構和靜模具下料機構；
[0019] 驅動機構包括交流伺服電機1，交流伺服電機1 即起到提供下料動力作用又起到
使動模具下料機構快速準確定位的作用，交流伺服電機1連接飛輪2，飛輪2起到儲存能量， 增大下料沖擊力的作用，飛輪2 和離合器3 輸入端相連，離合器3 的輸出端與滾珠絲杠9 相 連，滾珠絲杠9 通過螺母20 連接承載快15，從而帶動承載快15 做來回的直線運動，承載塊
15 兩端分別連接第一滑塊16 和第二滑塊18，帶動第一滑塊16 和第二滑塊18 分別在第一 導軌17 和第二導軌19 上面做來回的高速直線運動，第一導軌17 和第二導軌19 固定安裝 在基體21 上；
[0020] 動模具下料機構和靜模具下料機構有完全相同的兩套，并布局于滾珠絲杠9 上； [0021] 每套動模具下料機構包括有一組對稱布局的第一動模具固定套4 和第二動模具
固定套14，第一動模具固定套4 和第二動模具固定套14 對稱安裝在承載塊15 上，第一動模 具固定套4、第二動模具固定套14 中分別安裝有第一動模具8 和第二動模具10 ；
[0022] 每套靜模具下料機構包括固定支架頂板22，固定支架頂板22 連接第一固定支架5 和第二固定支架11，使整套靜模具下料機構在工作狀態中更牢固，第一固定支架5、第二固
定支架11 上面分別安裝有第一靜模具固定套7、第二靜模具固定套12，第一模具固定套7、 第二靜模具固定套12 里面分別安裝了第一靜模具6 和第二靜模具13 ； [0023] 第一動模具8、第二動模具10 分別與第一靜模具6、第二靜模具13 配合。
[0024] 所述的交流伺服電機1 驅動滾珠絲杠9 的下料結構根據不同材質的棒料M 進行調
速，速度可達到5 ～6m/s。
[0025] 本發明的工作原理為：
[0026] 下料機構中的所有模具都可以根據不同工藝要求進行更換；驅動機構采用交流伺 服電機1作為動力源，速度高，交流伺服電機1連接飛輪2，使其儲備能量以便更好的為滾珠
絲杠9 提供足夠的動力；承載塊15 上對稱安裝有第一動模具8 和第二動模具10，當棒料M 進給到工作位置時，兩個動模具同時瞬間高速的對棒料M 進行徑向加載，完成下料，對稱安 裝動、靜模具下料機構即能提高下料效率又可以使滾珠絲杠9 受力平衡，起到保護設備的
作用，結構簡單、使用方便、經濟適用。
|
