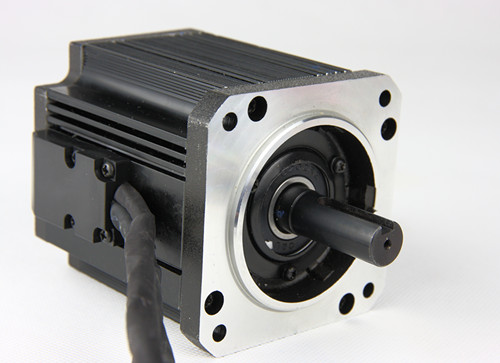

80BL89S40-445TF0 無刷直流電動機是我公司****開發的一款 高性能無刷直流電機。電機機身僅89mm長。功率可達400W
電機采用3對6極轉子設計。高速性能好。空載可達6000轉。
電氣參數：
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
|
48 |
400 |
0.8 |
1.6 |
11 |
22 |
4500 |
5900 |
0.12 |
6 |
|
80BL89S050-445TK0 |
48 |
500 |
1.2 |
2.4 |
15 |
30 |
4500 |
5900 |
0.08 |
6 |
機械參數：
|
|
|
型號 |
L1
機身 |
L2
軸長(mm) |
G
重量(KG) |
|
80BL89S040-445TK0 |
89±0.5 |
35±0.5 |
1.6 |
|
80BL89S050-445TK0 |
89±0.5 |
35±0.5 |
1.8 |
80BL89S40-445TF0 無刷直流電動機搭配上ZM-6615無刷直流電機驅動器控制器，可以達到****的使用效果。

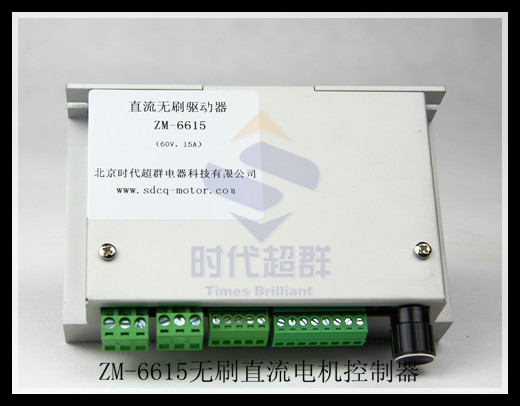

ZM-6615無刷直流電機驅動器控制器是一款高性能的無刷控制器，是我公司****研發的一款高集成度的驅動器。接口全采用超高速光耦隔離。
抗干擾能力強。額定電流在15A。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
