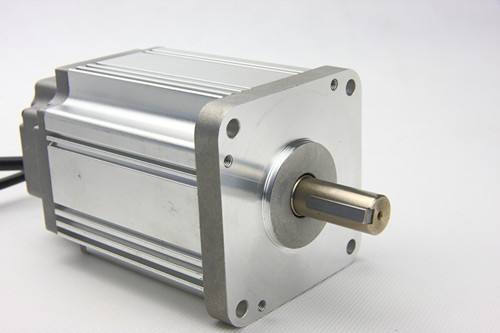

80BL130-330 無刷直流電動機是一款采用4極轉子設計的無刷直流電機。
電機由釹鐵硼磁鋼加工而成，可以提供倆倍的峰值轉矩。
電氣參數：
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
80BL130S035-330TK0 |
36 |
350 |
1.2 |
2.4 |
6.5 |
13 |
3000 |
3500 |
0.09 |
4 |
|
80BL145S055-450TK0 |
48 |
550 |
1.6 |
3.2 |
15 |
30 |
4500 |
5500 |
0.07 |
4 |
機械參數：
|
|
|
型號 |
L1
機身 |
L2
軸長 |
D1
止口 |
G
重量(KG) |
|
80BL130S035-330TK0 |
105 |
35±0.5 |
39 |
2.5 |
|
80BL145S055-450TK0 |
125 |
35±0.5 |
39 |
2.95 |

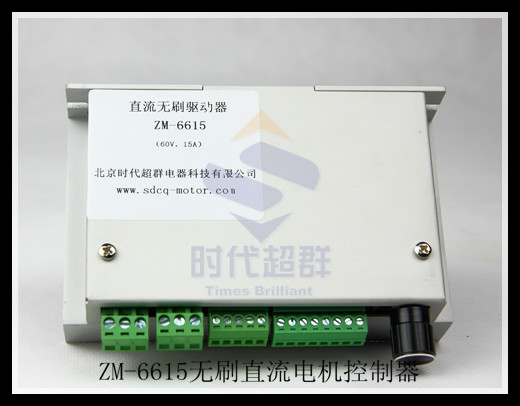

80BL130-330 無刷直流電動機可以搭配ZM系列的ZM-6615無刷直流電機驅動器控制器，
ZM-6615無刷直流電機驅動器控制器，采用****的集成工藝開發的一款高性能 大功率無刷驅動器。
ZM-6615電流可達15A。接口全采用超高速光耦隔離。具有閉環穩速的功能。
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
