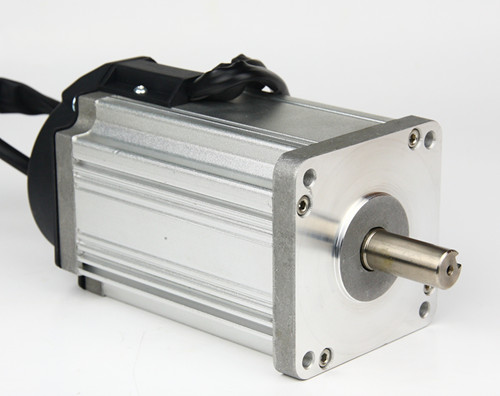

80BL145-440 無刷直流電動機是一款大功率 高轉速的無刷電機，550W的功率 空載轉速可達5000轉以上，
電機采用4/8極轉子設計，釹鐵硼磁鋼制作而成，可提供2倍的峰值轉矩，
電氣參數：
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
80BL130S035-330TK0 |
36 |
350 |
1.2 |
2.4 |
6.5 |
13 |
3000 |
3500 |
0.09 |
4 |
|
|
48 |
550 |
1.6 |
3.2 |
15 |
30 |
4500 |
5500 |
0.07 |
4 |
機械參數：
|
|
|
型號 |
L1
機身(mm) |
L2
軸長(mm) |
D1
止口(mm) |
G
重量(KG) |
|
80BL130S035-330TK0 |
105 |
35±0.5 |
39 |
2.5 |
|
80BL145S055-450TK0 |
125 |
35±0.5 |
39 |
2.95 |
80BL145-440 無刷直流電動機 在搭配上個大功率的無刷控制器可以說是****了！

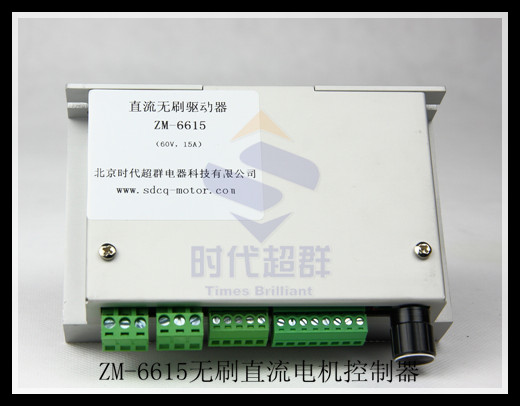

ZM-6615無刷直流電機驅動器控制器 是一款大功率的無刷驅動器，電流可達15A。接口全采用超高速光耦隔離。內部具有閉環穩速
功能、和電子剎車。更能有效的控制電機。
更多詳情請進入四維商城。了解更多！
接 線 圖
| 電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
| w |
v |
u |
hw |
hv |
hu |
h+ |
h- |
| 藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
| |
|
|
