直流無刷電機 80BL165-3115,是我公司****推出的一款低轉速、大轉矩無刷電機。

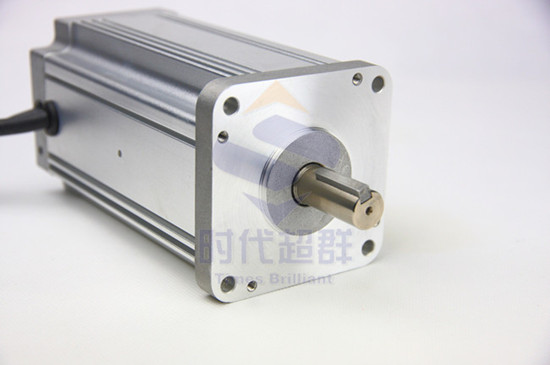

上圖為電機實拍圖,電機采用釹鐵硼磁鋼加工而成,可提供2倍峰值轉矩。做工精密。
電氣參數:
型號
|
額定電壓
V |
額定功率
W |
額定轉速
RPM |
額定轉矩
N.M |
機身長
MM |
極數
|
軸徑
MM |
重量
KG |
80BL165-3115 |
310 |
550 |
1500 |
3.5 |
165 |
4 |
14 |
3.5 |
機械參數:
|
型號 |
L1
機身(mm) |
L2
軸長(mm) |
D1
止口(mm) |
G
重量(KG) |
80BL165-3115 |
140 |
35 |
39 |
3 |
|
直流無刷電機 80BL165-3115,搭配上高壓驅動器。可以說是最****的套裝組合。
ZM-7206大功率無刷電機控制器。
概述:
通用無刷電機驅動器是時代超群為配合現代化工業自動控制領域而自主研發的大功率驅動器,主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊,組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供:操作面板速度設定,外部模擬電壓調速、外部電位器調速,脈寬調速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔離)、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
產品特點:
1. 系統特性:
輸入電源 AC180/250VAC 50/60Hz
連續輸出電流: 4.9A,適合1200W以下的無刷電機
****輸出電流: 9.9A,
使用溫度 0~+45°C
保存溫度 -20~+85°C
使用及保存濕度 <85% [不結霜條件]
構造 壁掛箱體式
2. 基本特性
冷卻方式: 散熱器方式
控制信輸入輸出信號:全隔離
保 護 機能: 過電流、過熱過速度過電壓欠壓控制電源異常
面 板 界面 :6位LED 顯示 4 位按鍵操作
接線圖:
電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
w |
v |
u |
hc |
hb |
ha |
+5V |
gnd |
藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
|
|
