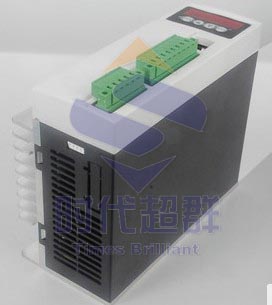

通用無刷電機驅動器是時代超群為配合現代化工業自動控制領域而自主研發的大功率驅動器,主要采用國際****電機專用數字處理器DSP 為核心配以高速度數字邏輯芯片高品質功率模塊,組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器可提供:操作面板速度設定,外部模擬電壓調速、外部電位器調速,脈寬調速等功能。采用高速核心控制部件控制,具有操作安全(控制部件和功率部件全隔離)、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
1. 系統特性:
輸入電源 AC180/250VAC 50/60Hz
連續輸出電流: 4.9A,適合1200W以下的無刷電機
****輸出電流: 9.9A,
使用溫度 0~+45°C
保存溫度 -20~+85°C
使用及保存濕度 <85% [不結霜條件]
構造 壁掛箱體式
2. 基本特性
冷卻方式: 散熱器方式
控制信輸入輸出信號:全隔離
保 護 機能: 過電流、過熱過速度過電壓欠壓控制電源異常
面 板 界面 :6位LED 顯示 4 位按鍵操作

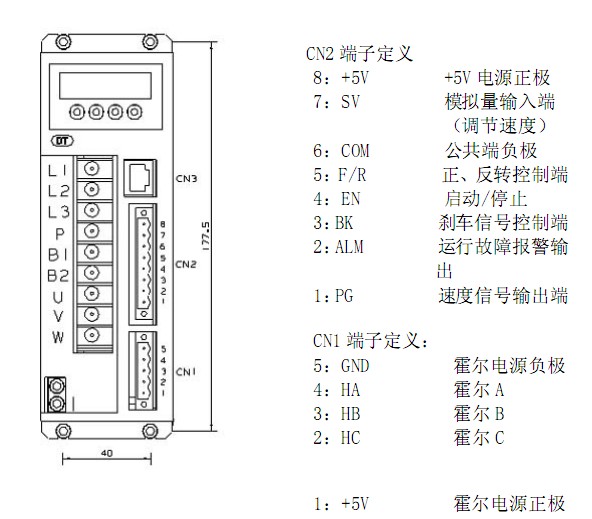

接口說明:
端子號 |
端子符號 |
信號名稱 |
功能 |
1 |
L1(L)(R) |
主回路電源輸入 |
主回路電源輸入端子AC220V 50Hz,當使用單相220V時應接L1和L2。 |
2 |
L2(N)(S) |
3 |
L3(T) |
4 |
P |
高壓直流母線正端 |
驅動器內部直流母線正端,額定電壓315V |
5 |
B1 |
內部制動電阻 |
當使用內部制動電阻時,短接B1、B2。當內部制動電阻功率不夠,需要使用外部制動電阻時,斷開B1、B2,將外部制動電阻接入P、B2。 |
6 |
B2 |
外部制動電阻 |
7 |
U(MA) |
電機輸出 |
電機輸出端子必須與電機U,V,W端子一一對應,注意:不能用調換三相端子的方法來使電機反轉!這一點與異步電動機完全不同。 |
8 |
V(MB) |
9 |
W(MC) |
|
PE |
保護地 |
提供電機和驅動器漏電流的安全泄放通路 |

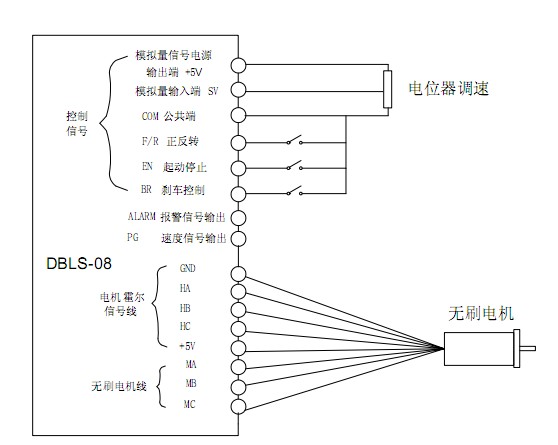

接線圖:
電機輸出 |
電機輸出 |
電機輸出 |
霍爾信號 |
霍爾信號 |
霍爾信號 |
霍爾電源 |
霍爾電源 |
w |
v |
u |
hc |
hb |
ha |
+5V |
gnd |
藍 |
綠 |
黃 |
藍 |
綠 |
黃 |
紅 |
黑 |
|
|
