無刷直流馬達， 80BL89S50-445TK0。是一種機電一體化電子產品。無刷直流電機是有電動機和霍爾傳感器組成， 霍爾傳感器是為了檢測電動機轉子的極性，從而達到順利啟動。由于無刷直流馬達是以自控式運行的，所以不會象變頻調速下重載啟動的同步電機那樣在轉子上另加啟動繞組，也不會在負載變化較大時產生振蕩和失步。
無刷直流電機與一般直流電動機具有相同的工作原理和應用特性，而其組成是不一樣的。除了電機本身外，前者還多一個換向電路，電機本身和換向電路緊密結合在一起。許多小功率電動機的電機本身是與換向電路合成一體，從外觀上看直流無刷電動機與直流電動機完全一樣。
直流無刷電動機的電機本身是機電能量轉換部分，它除了電機電樞、永磁 勵磁兩部分外，還帶有傳感器。電機本身是直流無刷電機的核心，它不僅關系到性能指標、噪聲振動、可靠性和使用壽命等，還涉及制造費用及產品成本。由于采用永磁磁場，使直流無刷電機擺脫一般直流電機的傳統設計和結構，滿足各種應用市場的要求，并向著省銅節材、制造簡便的方向發展。永磁磁場的發展與永磁材料的應用密切相關，第三代永磁材料的應用，促使直流無刷電機向高效率、小型化、節能方向邁進。 為了實現電子換向必須有位置信號來 控制電路。早期用機電位置傳感器獲得位置信號，現已逐步用電子式位置傳感器或其它方法得到位置信號，最簡便的方法是利用電樞繞組的電勢信號作為位置信號。 要實現電機轉速的控制必須有速度信號。用獲得位置信號相近方法取得速度信號，******的速度傳感器是測頻式測速發電機與電子線路相結合。
直流無刷電機的換向電路由驅動及控制兩部分組成，這兩部分是不容易分開的，尤其小功率用電路往往將兩者集成化成為單一專用集成電路。
|
型號 |
額定電壓
V |
額定功率
W |
額定轉矩
N.M |
峰值轉矩
N.M |
額定電流
A |
峰值電流
A |
額定轉速
RPM |
空載轉速
RPM |
電阻
Ω |
極數 |
|
|
48 |
400 |
0.8 |
1.6 |
11 |
22 |
4500 |
5900 |
0.12 |
6 |
|

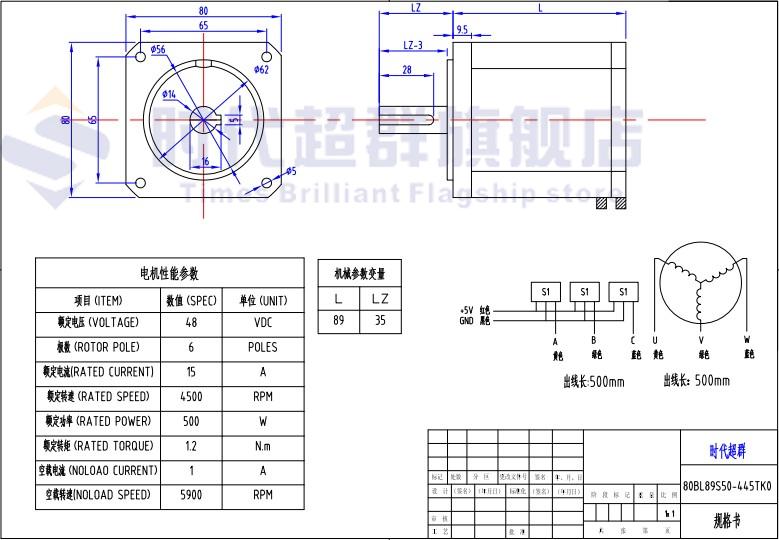

80BL89S50-445TK0 |
48 |
500 |
1.2 |
2.4 |
15 |
30 |
4500 |
5900 |
0.08 |
6 |
無刷電機優點;
1 電子換向來代替?zhèn)鹘y(tǒng)的機械換向，性能可靠、永無磨損、故障率低，壽命比有刷電機提高了約6倍，代表了電動車的發展方向；
2 屬靜態電機，空載電流小；
3 效率高；
4 體積小。
無刷直流電動機因?yàn)榫哂兄绷饔兴㈦姍C(jī)的特性,同時也是頻率變化的裝置,所以又名直流變頻,國際通用名詞為BLDC. 無刷直流電動機的運轉效率,低速轉矩,轉速精度等都比任何控制技術的變頻器還要好,所以值得業界關注.本產品已經生產超過55kW,可設計到400kW,可以解決產業界節電與高性能驅動的需求。應用十分廣泛，如汽車、工具、工業工控、自動化以及航空航天等等�？偟膩碚f，無刷直流電機以后會越來越廣泛的被使用。
實用性新型無刷電機是與電子技術、微電子技術、數字技術、自控技術以及材料科學等發展緊密聯系的。它不僅限于交直流領域，還涉及電動、發電的能量轉換和信號傳感等領域。在電機領域中新型無刷電機的品種是較多的，但性能優良的無刷電機因受到價格的限制，其應用還不十分廣泛。下面分別就主要的新型無刷電機進行探索與研究。
以上原理介紹均為個人理解，如有不同請指出。
