六款主流TB6560AHQ驅動器評測六溫度及噪音震動測試
有關TB6560AHQ步進驅動器文章或熱帖匯總

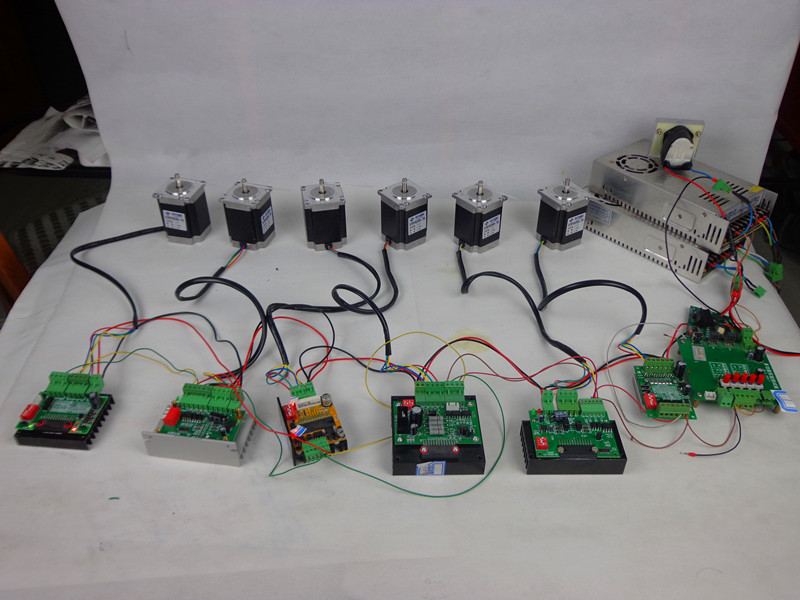

溫度測試開始---準備工作 驅動器型號從左至右依次為：ZD-6560-V2 ZD-6560-V4 SK6560T 9656AV3
TB6560T1-V3 TB6560gz

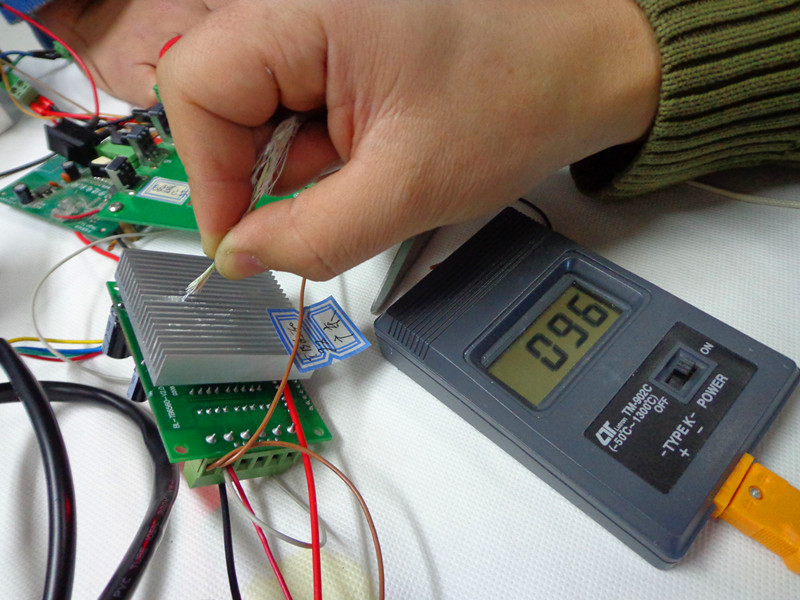

芯片溫度測試實物照：

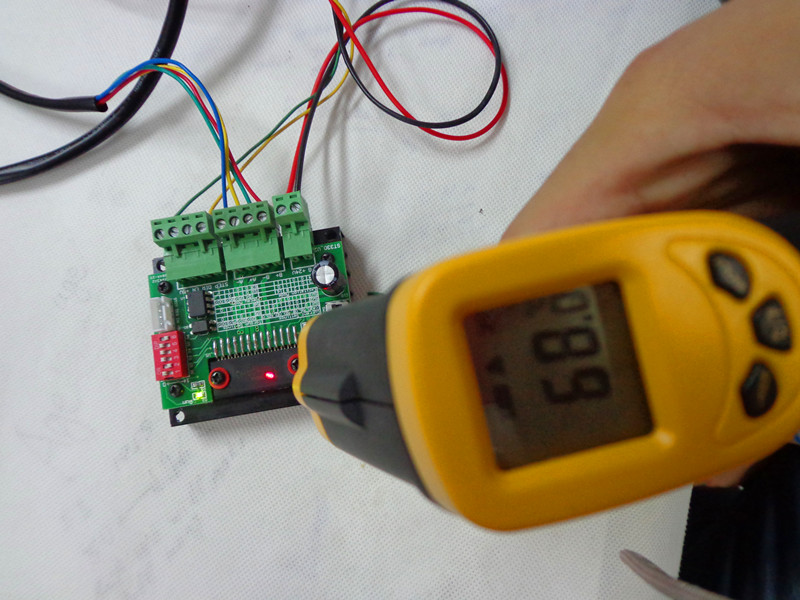

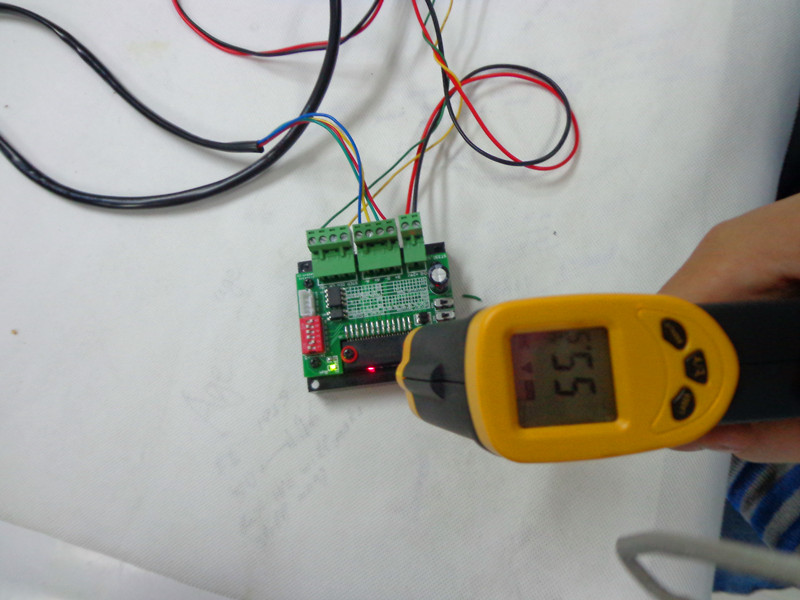

散熱底片溫度測試實物照：
測試結果：
電流：3A 細分：16 頻率：900pps 室溫：19℃ 單位：℃
|
型號 |
時間 |
TB6560gz |
SK6560T |
TB6560T1-V3 |
ZD-6560-V4 |
96560AV3 |
ZD-6560-V2 |
|
芯片溫度 |
5分鐘 |
58 |
53 |
46 |
42 |
38 |
40 |
|
20分鐘 |
61 |
68 |
51 |
41 |
42 |
44 |
|
40分鐘 |
74 |
76 |
58 |
48 |
45 |
48 |
|
80分鐘 |
81 |
76 |
58 |
48 |
45 |
48 |
|
外殼中心溫度 |
5分鐘 |
60 |
42 |
41 |
39 |
32 |
36 |
|
20分鐘 |
62 |
51 |
46 |
37 |
30 |
36 |
|
40分鐘 |
81 |
54 |
48 |
39 |
35 |
46 |
|
80分鐘 |
81 |
55 |
50 |
46 |
35 |
46 |
|
外殼邊溫度 |
5分鐘 |
60 |
42 |
43 |
39 |
30 |
36 |
|
20分鐘 |
62 |
49 |
47 |
37 |
33 |
36 |
|
40分鐘 |
78 |
49 |
53 |
38 |
35 |
45 |
|
80分鐘 |
80 |
52 |
53 |
44 |
35 |
45 |
噪音抖動測試結果： 滿分10分
|
型號 |
ZD-6560-V2 |
TB6560T1-V3 |
SK6560T |
96560AV3 |
6560-V4 |
TB6560gz |
|
1細分 |
振：6.7 聲：6.5 |
振：1 聲：1 |
振：6.9 聲：6.3 |
振：6.5 聲：6.3 |
振：7.1 聲：6.7 |
振：6.9 聲：6.2 |
|
2細分 |
振：5.1 聲：5.7 |
振：1 聲：2 |
振：6.1 聲：5 |
振：5.6 聲：5.7 |
振：6.2 聲：5.3 |
振：5.2 聲：5.2 |
|
8細分 |
振：5.8 聲：6.3 |
振：4 聲：4 |
振：5.4 聲：6.7 |
振：5.8 聲：6.5 |
振：5.8 聲：6.7 |
振：5.8聲：6.3 |
|
16細分 |
振：6 聲：6 |
振：4 聲：5 |
振：6 聲：6 |
振：7 聲：7 |
振：6聲：7 |
振：5 聲：5 |
