3.根據權利要求1或2所述一種伺服電機驅動真空吸塑機，其特征在于：所述的上壓

框與下壓框相對應，所述的風機設置在裝置中間一側位置。

設計的設備經過長時間的使用后易出現液壓站、油缸漏油的情況，導致工作場地不易保持

干凈、整潔，同時傳統的冰箱吸塑機設備停靠位置不準確、工作時動作不平穩可靠，無過載

保護裝置，經常出現設備因過載而易損壞，維修困難，造成企業無法正常生產，費時費力，給

企業帶來了不必要的財產損失。

實用新型內容

[0003]  針對上述技術存在的缺陷，本實用新型提供一種便于安裝，承載力高，工作效率

高，環保美觀的伺服電機驅動真空吸塑機。
[0004]  本實用新型一種伺服電機驅動真空吸塑機包括：氣缸、下模具臺、下模具電機驅動

機構、成型模、下壓框、下壓框升降機構、上壓框、上真空箱、上真空箱電機驅動機構、風機，

所述的氣缸設置在裝置底部的四個邊角處，所述的氣缸頂部支撐有下壓框升降機構，所述

的下壓框升降機構上設置有下壓框，所述的下模具臺安裝在裝置下部位中間位置，所述的

下模具臺下端設置有下模具電機驅動機構，所述的上真空箱電機驅動機構設置在裝置上端

一側部位，所述的上真空箱設置在上真空箱電機驅動機構下端，所述的上壓框設置在上真

空箱底部，所述的上壓框與下壓框相對應，所述的風機設置在裝置中間一側位置。
[0005]  本實用新型具有以下特點：

[0006]  1) 結構緊湊合理，便于安裝，承載力高，的伺服電機驅動真空吸塑機；

[0007]  2) 工作效率高，環保美觀；

[0008]  3)運行平穩，使用壽命長；

附圖說明

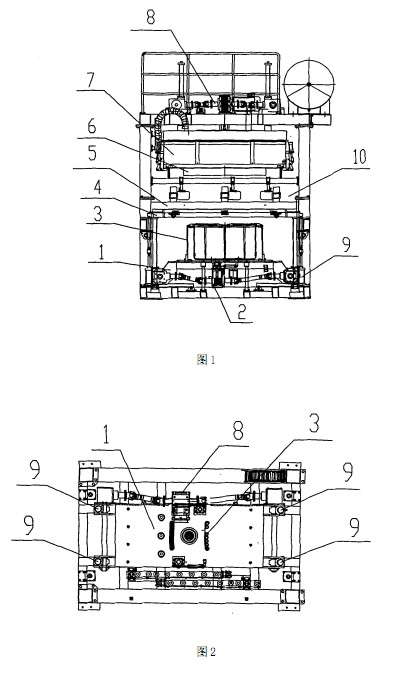

[0009]  圖1為本實用新型一種伺服電機驅動真空吸塑機的側視圖；

[0010]  圖2 為本實用新型一種伺服電機驅動真空吸塑機的俯視圖。

[0011]  其中：1-下模具臺、2-下模具電機驅動機構、3-成型模、4-下壓框升降機構、5-下

壓框、6- 上壓框、7- 上真空箱、8- 上真空箱電機驅動機構；9- 氣缸；10- 風機。

具體實施方式

[0012]  如圖1-2所示本實用新型一種伺服電機驅動真空吸塑機包括：氣缸9、下模具臺1、

下模具電機驅動機構8、成型模3、下壓框5、下壓框升降機構4、上壓框6、上真空箱7、上真

空箱電機驅動機構8、風機10，所述的氣缸9 設置在裝置底部的四個邊角處，所述的氣缸9

頂部支撐有下壓框升降機構4，所述的下壓框升降機構4 上設置有下壓框6，所述的下模具

臺1安裝在裝置下部位中間位置，所述的下模具臺1下端設置有下模具電機驅動機構2，所

述的上真空箱電機驅動機構8 設置在裝置上端一側部位，所述的上真空箱7設置在上真空

箱電機驅動機構8下端，所述的上壓框6設置在上真空箱7底部，所述的上壓框6與下壓框

5相對應，所述的風機10 設置在裝置中間一側位置。

[0013]  本實用新型是這樣實施的：在真空吸塑機工作之前，工作人員先將加熱后的板材，

通過吸塑機外圍的輸送機構輸送到吸塑機里，然后發動吸塑機，所述的氣缸9 上升帶動下

壓框升降機構4 上的下壓框5 向上運動，同時所述的下模具電機驅動機構8 啟動帶動下模

具臺1上的成型模快速上升，所述的上真空箱電機驅動機構8 啟動帶動上真空箱7下端的

上壓框6迅速下降，所述的上真空箱7下降到一定位置時，所述的上真空箱7 內的真空系統

啟動抽真空吸泡，所述的下模具臺1繼續上升，上真空箱7 同時繼續下降運動到設定位置，

當上壓框6 與下壓框5靠緊時，所述的下模具臺1、下壓框5、上壓框6、上真空箱7組成密

封系統，所述的真空箱內的真空系統釋放真空，下模具臺1 內的真空系統啟動抽真空，此時

已加熱的板料被吸附到成型模上成型，所述的上真空箱7 電機驅動機構啟動帶動上真空箱

7上的上壓框6迅速上升，同時所述的風機吹風冷卻系統啟動，多臺風機把冷空氣吹向已成

型的冰箱內膽加速成型，冰箱內膽冷卻后，所述的氣缸9 下降帶動下壓框升降機構4 上的

下壓框5 向下運動，所述的下模具臺電機驅動機構2 啟動帶動下模具臺1上的成型模快速

下降，此時外圍的輸送機構啟動，將制成的成品下線，外圍的輸送機構再將被加熱的板料再

次輸送到吸塑機，如此循環往復，省時省力，提高了產品的生產效率，同時由于真空吸塑機

采用電機驅動，下模具臺和上真空箱升降高度可任意設定，且升降、停止等動作迅速平穩可

靠，無明顯沖擊現象，所用的電機機構帶動裝置，在實際生產中定位準確；且在設備突然斷

電時電機制動抱閘，下模具臺1和上真空箱7不會因自重向下掉落，電機機構設有過載保

護，設備不易因過載而損壞，延長了設備的使用期限，便于工作人員長時間操作。

[0014]  最后應說明的是：以上實施例僅用以說明本實用新型而并非限制本實用新型所描

述的技術方案；因此，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或

等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本

實用新型的權利要求范圍中。
