1. 一種永磁交流伺服電動機組，其特征在于，包括永磁交流伺服電動機本體，在所述永
磁交流伺服電動機本體上加裝失電電磁制動器(3) 和無接觸旋轉變壓器(4)，并且所述失
電電磁制動器(3) 和無接觸旋轉變壓器(4) 都與永磁交流伺服電動機本體的轉子(2) 同軸
安裝。
2. 根據權利要求1 所述的永磁交流伺服電動機組，其特征在于，所述永磁交流伺服電
動機本體的定子(1) 熱套入電動機機殼后采用銷釘固定。
3.根據權利要求1或2 所述的永磁交流伺服電動機組，其特征在于，所述永磁交流伺服
電動機本體的定子(1) 的繞組采用分數槽繞組。
4. 根據權利要求1 所述的永磁交流伺服電動機組，其特征在于，所述失電電磁制動器
(3) 的主體結構由靜鐵心、制動盤以及動鐵心組成，所述制動盤的內孔與永磁交流伺服電動
機本體的轉軸為內外花鍵嚙合方式。
5. 根據權利要求1 所述的永磁交流伺服電動機組，其特征在于，所述無接觸旋轉變壓
器(4) 采用高精度環形無接觸旋轉變壓器，該無接觸旋轉變壓器(4) 的旋轉變壓器定子直
接固定在永磁交流伺服電動機本體的后端蓋上，無接觸旋轉變壓器(4) 的旋轉變壓器轉子
采用防松螺母與永磁交流伺服電動機本體的轉軸固定。
[0001] 本實用新型屬于電動機技術領域，涉及一種伺服電動機，尤其是一種永磁交流伺
服電動機組。
背景技術
[0002] 現有軍用伺服電機系統由于使用環境惡劣，對其抗沖擊振動性能，工作溫度范圍，
以及結構可靠性同時具有較高要求。而現有的永磁交流伺服電動機很難適應該種使用環
境。
實用新型內容
[0003] 本實用新型的目的在于克服上述現有技術的缺點，提供一種永磁交流伺服電動機
組，該種電動機組通過在現有永磁交流伺服電動機本體上進行改造，使整個電動機組輸出
功率、制動力矩大，運行噪音小、工作壽命長，定位精度、結構可靠性高的永磁交流伺服電動
機組。
[0004] 本實用新型的目的是通過以下技術方案來解決的：
[0005] 這種永磁交流伺服電動機組，包括永磁交流伺服電動機本體，在所述永磁交流伺
服電動機本體上加裝失電電磁制動器和無接觸旋轉變壓器，并且所述失電電磁制動器和無
接觸旋轉變壓器都與永磁交流伺服電動機本體的轉子同軸安裝。
[0006] 上述永磁交流伺服電動機本體的定子熱套入電動機機殼后采用銷釘固定。
[0007] 上述永磁交流伺服電動機本體的定子的繞組采用分數槽繞組。
[0008] 上述失電電磁制動器的主體結構由靜鐵心、制動盤以及動鐵心組成，所述制動盤
的內孔與永磁交流伺服電動機本體的轉軸為內外花鍵嚙合方式。
[0009] 上述無接觸旋轉變壓器采用高精度環形無接觸旋轉變壓器，該無接觸旋轉變壓器
的旋轉變壓器定子直接固定在永磁交流伺服電動機本體的后端蓋上，無接觸旋轉變壓器的
旋轉變壓器轉子采用防松螺母與永磁交流伺服電動機本體的轉軸固定。
[0010] 本實用新型具有以下有益效果：
[0011] 本實用新型通過在永磁交流伺服電動機本體上安裝失電電磁制動器和無接觸旋
轉變壓器，其中無接觸旋轉變壓器工作可靠，壽命長，能長期適應惡劣的工作環境；失電電
磁制動器制動力矩大，與電動機同軸安裝，結構緊湊牢固，保證了制動、定位精度；使得電動
機轉動慣量可以根據需要靈活設計，以取得整個系統的****匹配。并且該電動機組輸出功
率、制動力矩大，運行噪音小、工作壽命長，定位精度、結構可靠性高。
附圖說明

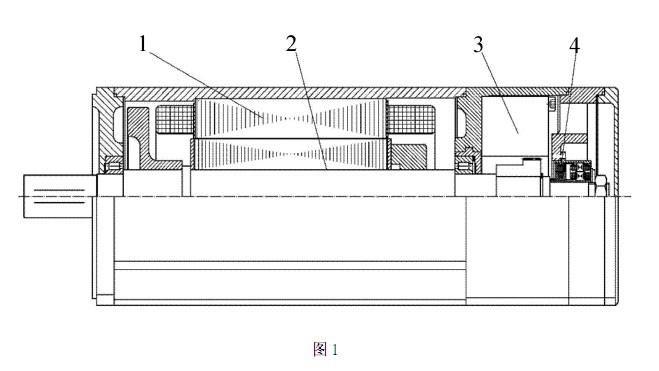

[0012] 圖1 為本實用新型的結構剖視圖。
[0013] 其中：1 為定子；2 為轉子；3 為失電電磁制動器；4 為無接觸旋轉變壓器。
|
