附圖說明

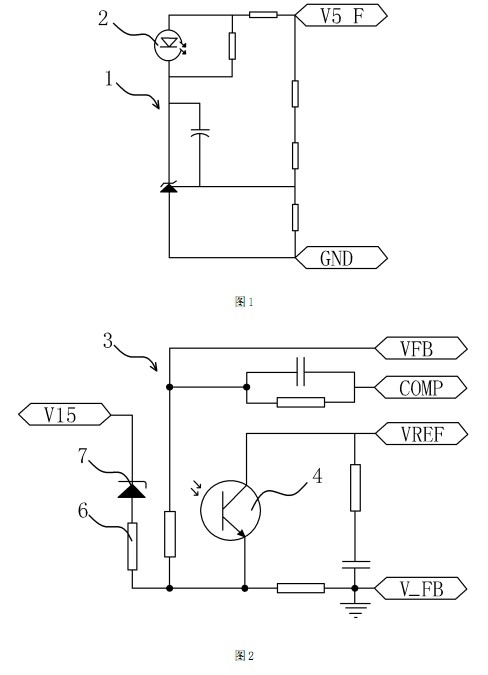

[0010]  圖1 是本實用新型提供的光耦發光側電路結構示意圖。

[0011]  圖2 是本實用新型提供的光耦受光側電路結構示意圖。

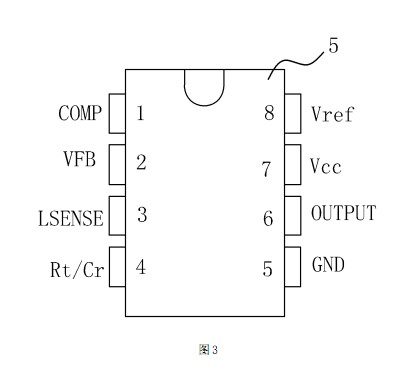

[0012]  圖3 是本實用新型提供的控制器結構示意圖。

[0013]  圖中，光耦發光側電路1、發光二極管2、光耦受光側電路3、光耦三極管4、控制器

5、限流電阻6、穩壓二極管7。

具體實施方式

[0014]  下面結合附圖和具體實施方式對本實用新型做進一步詳細的說明。

[0015]  如圖1-3 所示，本電機伺服器開關電源的過流保護電路，包括含有發光二極管2 的

光耦發光側電路1 和含有光耦三極管4 的光耦受光側電路3，所述的光耦受光側電路3 與

控制器5 相連，所述的光耦三極管4 的發射極上連接有依次串聯的限流電阻6 和穩壓二極

管7，所述的穩壓二極管7 的正極與限流電阻6 相連，穩壓二極管7 的負極與外接電源相連。

控制器5 為UC3843 芯片，所述的光耦受光側電路3 與UC3843 芯片的VFB 管腳、COMP 管腳

和VREF 管腳相連。

[0016]  具體的，光耦發光側電路1 包括依次串接在發光二極管2 上的第一電阻、第二電

阻、第三電阻、第四電阻以及精密二極管，在發光二極管2 上并聯有第五電阻，在精密二極

管上連接有有極性電容，第一電阻與外接電壓相連。更進一步的，光耦受光側電路3 包括與

光耦三極管4 串接的第六電阻、有極性電容以及第七電阻，在光耦三極管4 的發射極上連接

有第八電阻，在第八電阻上連接有并聯連接的第九電阻和第二電容。

[0017]  本實施例的優點在于：1、設計合理，結構簡單。2、由于設置了限流電阻6 和穩壓二

極管7，當光耦損壞或者裝反時，開關電源反饋電壓會先慢慢地上升，但是當到達一定的值

之后，由于穩壓二極管7 的穩壓作用和限流電阻6 的限流作用，電壓會穩定在一個值上保持

不變，從而不會對后續電路造成損壞，增加了電路的可靠性和安全性。3、使用壽命長。

[0018]  本文中所描述的具體實施例僅僅是對本實用新型精神作舉例說明。本實用新型所

屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似

的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
[0019]  盡管本文較多地使用了光耦發光側電路1、發光二極管2、光耦受光側電路3、光耦

三極管4、控制器5、限流電阻6、穩壓二極管7 等術語，但并不排除使用其它術語的可能性。

使用這些術語僅僅是為了更方便地描述和解釋本實用新型的本質；把它們解釋成任何一種

附加的限制都是與本實用新型精神相違背的。
