1.一種伺服永磁同步電動機分?jǐn)?shù)槽雙繞組結構,其特征是定子槽數24槽,極數10極,
相數3相,每極每相槽數為分?jǐn)?shù)4/5,分?jǐn)?shù)槽繞組由二套三相對稱繞組構成,它們同相繞組
相串聯后,星形接法引出,A 相的第一套繞組A1X1,有8 圈線圈,即線圈1-3, -6,6-8,
11-13, -15,16-18, -20, -1,線圈節矩均為2,其中1-3表示為線圈正接, -15
表示線圈反接,余類推,這8 圈的匝數分配按匝比1 ∶2 ∶2 ∶2 ∶1 ∶2 ∶2 ∶2 ;B 相的
第一套繞組B1Y1和C 相的第一套繞組C1Z1 的線圈數、節矩和匝比關系與A1X1完全一樣,
A1X1,B1Y1,C1Z1形成互差120°的三相對稱繞組A1X1,B1Y1,C1Z1引出線槽號分別是1,
23 ;17,15 ;9,7槽;A 相的第二套繞組A2X2,有2 圈線圈,即線圈 -11,21-23 ;B2Y2也有2
圈線圈,即線圈 -3,13-15 ;C2Z2也有2圈線圈,即線圈 -19,5-7 ;第二套三相繞組6圈
節矩也都是2,每圈匝數的匝比都為1,A2X2,B2Y2,C2Z2 引出線槽號分別是21,9 ;13,1 ;5,
17槽,A2X2,B2Y2,C2Z2也是互差120°的三相對稱繞組;電機定子每個槽中線圈匝數相等,
槽滿率相同,第一套繞組中A1X1與第二妻繞組中A2X2相串聯,B1Y1與B2Y2相串聯,C1Z1
與C2Z2相串聯,而后三相星形接法成U、V、W 標記引出。
技術領域 [0001] 本實用新型涉及一種電機結構,具體地說是一種伺服永磁同步電動機分?jǐn)?shù)槽雙繞
組結構。
背景技術
[0002] 伺服永磁同步電動機發展很快,但永磁電動機有齒槽效應,紋波轉矩大,同時受控
制變頻器的諧波影響等,在低速區額定扭矩小,為了改善這種狀況,主要從二個磁場著手改
進,一個是使轉子永磁的諧波磁場幅值減小,一個是使定子繞組形成的磁勢諧波幅值盡量
減小,這樣可以明顯的提高低速區的扭矩,效率提高,調速和輸出特性改善。本發明從定子
繞組特殊結構方面進行優化設計的。
發明內容 [0003] 本實用新型的目的就是提供一種伺服永磁同步電動機分?jǐn)?shù)槽雙繞組結構。
[0004] 其形成的磁勢諧波含量較少,以提高伺服永磁同步電動機在低速區的額定扭矩。
提高效率,改善這種電機的調速和輸出的特性。 [0005] 本實用新型是這樣來實現的,電機的定子繞組設計成雙繞組結構,即有二套都對
稱的三相繞組,二套繞組的同相繞組相串聯,然后星形接法引出。第一套繞組是不等匝的雙
迭繞組,匝比為1 ∶2,每相有8 圈,每相匝比為1的有2 圈,匝比為2 的有6 圈,3相24 圈。
第二套繞組是等匝的單層繞組,匝比為1,每相2 圈,3相共6 圈,二套繞組之間有嚴格的位
置關系,所有線圈的跨矩都為2。
[0006] 本實用新型的繞組結構,第一套繞組先下入定子槽中后,再下第二套繞組,工藝傳
統容易實現,按照其匝比關系,電機定子槽中的匝數相等,槽滿率相等,二套繞組形成的磁
勢中,5,7,11,13,17,19 次諧波含量都極小,明顯提高了
特性,特別是低速區時,由于紋波扭矩的減少明顯,低速輸出額定扭矩提高,平穩性改善,達
到實用新型的目的。
附圖說明

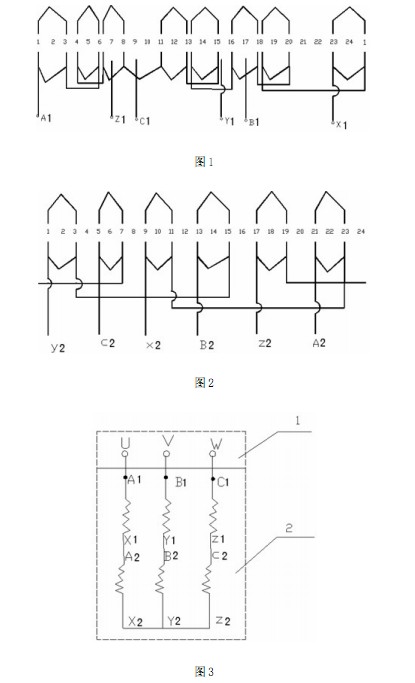

[0007] 圖1為本實用新型的第一套繞組布置接線圖。
[0008] 圖2 為本實用新型的第二套繞組布置接線圖。
[0009] 圖3 為本實用新型的雙繞組星形接法圖。
具體實施方式 [0010] 以下結合附圖和實施例對本實用新型做進一步說明伺服11kW 永磁同步電動機,
定子槽數為24槽,極數為10 極,相數為3相,星形接法。
[0011] 如圖1所示,是本實用新型的第一套繞組布置接線圖,定子槽數為24 槽,極數為
10 極,相數為3相,每極每相槽數為分?jǐn)?shù)4/5。圖1僅畫出A 相的第1套繞組A1X1布置接
線圖,共有8 圈繞組,即線圈1-3, 6-8,11-13, 16-18, 線圈節矩
均為2,從左到右8 圈的匝數分配按匝比1 ∶2 ∶2 ∶2 ∶1 ∶2 ∶2 ∶2,B 相的第一套
繞組B1Y1和C 相的第一套繞組C1Z1 的線圈數、節矩和匝比關系與A1X1完全一樣,其中
2 圈匝比為1,其余6 圈即 6-8,11-13,16-18, 其匝比為2,引出
線標記為A1X1,其中1-3表示為線圈正接, 表示線圈為反接,余類推,圖中僅具體畫出
A1X1的實際布置接線圖,同理B 相的第一套繞組B1Y1和C相的第1套繞組C1Z1類似A1X1
的方法布置,使A1X1,B1Y1,C1Z1繞組互差120°,形成對稱三相繞組,A1X1,B1Y1,C1Z1引
出線槽號分別是1,23 ;17,15 ;9,7槽;為明確和清晰起見,圖1 中標出了B1、Y1、C1、Z1、引
出線位置,即分別為17、15 ;9、7槽為引出線位置,而其余線圈省略未畫,這一點對于本領域
技術人員為公知,不會引起其他誤解。
[0012] 如圖2所示,是本實用新型的第2套繞組布置接線圖,定子槽數,極數,相數與第一
套繞組一致。 [0013] A 相的第二套繞組A2X2共有2 圈繞組,即 和21-232個線圈
[0014] B 相的第二套繞組B2Y2 也共有2 圈繞組,即 和13-152個線圈
[0015] C 相的第二套繞組C2Z2 也共有2 圈繞組,即 和5-72個線圈
[0016] 這6 圈節矩也都為2,每圈匝數的匝比都為1(與第1套繞組對應而言),A2X2,
B2Y2,C2Z2引出線槽號分別是21,9 ;13,1 ;5,17槽,A2X2,B2Y2,C2Z2也是互差120°的三相
對稱繞組;下線時,先下第一套三相繞組,再下第二套三相繞組,按此規定,第一套繞組是一
種不等匝(匝比為1 ∶2),而等矩(節矩為2) 為雙層迭繞組,第二套繞組是一種等匝(匝
比為1) 等矩(節矩也為2) 的單層繞組,電機定子每個槽中線圈匝數相等(導體數相等),
槽滿率相同。 [0017] 圖3是本實用新型的雙繞組星型接法圖,其中1為定子出線盒,2 為定子鐵芯中二
套三相繞組的接法,即A1X1與A2X2 串聯相接,B1Y1與B2Y2 串聯相接,C1Z1與C2Z2 串聯相
接,最后接入出線盒中的接線板,標記為U、V、W。
[0018] 上述二套繞組工藝傳統實施容易,這樣形成的伺服永磁同步電動機分?jǐn)?shù)槽雙繞組
結構,對其定子磁勢分析,得出: [0019] 磁勢諧波計算結果對比表
[0020] 可見
本實用新型磁勢諧波都已極小,諧波含量比傳統設計磁勢諧波含量減少49.5%,這樣提高
了效率,改善了 電機的調速和輸出特性,紋波扭矩減少明顯,平穩性改善,振動小,溫升降
低10℃,低速輸出額定扭矩提高5%,達到實用新型的目的。
