型號簡介
|
型號
Model |
輸入電壓
Input
Voltage
(V) |
電流
Rated
Current
(A) |
無霍爾
Sensor
-less |
霍爾角度
Hall Angle
(°) |
調速方式
Adjust Speed
Mode |
其他功能 |
外形尺寸
Outsize
(mm) |
重量
Weight
(g) |
|

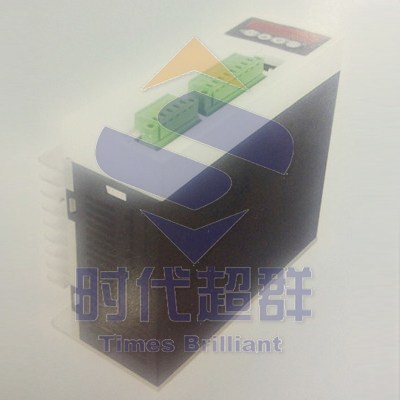

ZM-7206 |
220/180VAC |
5 |
N |
60/120 |
內置旋鈕、外接電位器、外接0-5V模擬電壓、外接PWM |
6位LED顯示，過流 過熱 過電壓
過速度 欠壓 剎車 |
180*75*140 |
1250 |
該驅動器可提供：操作面板速度設定，外部模擬電壓調速、外部電位器調速，脈寬調速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔離）、調速方式靈活多樣、轉速即時顯示、保護功能齊全、功率部件提供硬件保護等特點。
產品特征
|
1. 系統特性：
輸入電源 AC180/250VAC 50/60Hz |
|
連續輸出電流: 4.9A，適合1200W以下的無刷電機 |
|
****輸出電流: 9.9A,
使用溫度 0~+45°C
保存溫度 -20~+85°C
使用及保存濕度 <85% [不結霜條件]
構造 壁掛箱體式 |
|
2. 基本特性
冷卻方式 ： 散熱器方式
控制信輸入輸出信號 ：全隔離
保 護 機 能： 過電流、過熱過速度過電壓欠壓控制電源異常
面 板 界 面 ：6位LED 顯示 4 位按鍵操作 |
調速方式
本驅動器提供以下三種調速方式用戶可任選一種：
模擬電壓調速可將外部電位器的兩個固定端分別接于驅動器的控制信號端
口的+5V 和 COM 端，將調節端接于 SV 端即可使用外接電位器（10K~100K）調
速，也可以通過其它的控制單元（如 PLC.單片機等）輸入模擬電壓到 SV 端實
現調速（相對于 COM），SV 端口的接受范圍為 DC 0V~+5V，對應電機轉速為 0~
額定轉速。
也可使用外部數字信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率
為 1KHz~2KHz 的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性
調節。
本驅動器也可采用通訊模式控制。
/EN（2）電機運行/停止控制（ENEN）
通過控制端子 EN 相對于 COM 的通斷可以控制電機的運行和停止。當與端
子接通時電機運行反之電機停止。使用運行/停止端控制電機停止時，電機根據
面板設置的啟動時間啟動、停車，其運動規律受負載慣性影響。
/F/R（3）電機正/反轉控制（F/RF/R）
通過控制端子F/R與端子COM的通斷可以控制電機的運轉方向。當F/R與端
子COM不接通時，電機順時針運行（面對電機軸） 反之則電機逆時針方向運轉：
當電機處于運轉狀態進行 正/反轉選擇切換時，電機會自動先停車然后再以反方
向啟動運轉。
BR（4）制動剎車（BRBR）
通過控制端子 BR 與端子 COM 的通斷可以控制電機的制動停機。當控制端子 BK
與端子
COM 斷開時，電機運行，接通時電機制動停止,當驅動器頻繁出現過壓報警
時,則需要對無刷驅動器加裝制動剎車電阻,推薦阻值不小于 100 歐,功率不小于
100W,安裝時,驅動器必須處于斷電,指示燈熄燈狀態。外加制動剎車電阻是選配
件，需要另行收費。
PG（5）電機轉速信號輸出（PGPG）
速度脈沖輸出，該端口為 OC 輸出（30V/10mA max）。PG 端應與電源之間
接 3KΩ~10KΩ上拉電阻。該端將輸出頻率 F（HZ）與電機轉速 N(RPM)的關系
如下：F=N * P / 60，其中 P 為電機極對數，即電機每轉輸出的脈沖為電機的極
對數。
型號簡介
|
型號
Model |
輸入電壓
Input
Voltage
(V) |
電流
Rated
Current
(A) |
無霍爾
Sensor
-less |
霍爾角度
Hall Angle
(°) |
調速方式
Adjust Speed
Mode |
其他功能 |
外形尺寸
Outsize
(mm) |
重量
Weight
(g) |
|

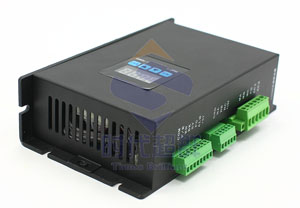

ZM-7202 |
220/180VAC |
2 |
N |
60/120 |
內置旋鈕、外接電位器、外接0-5V模擬電壓、外接PWM |
6位LED顯示，過流 過熱 過電壓
過速度 欠壓 剎車 |
175*115*50 |
450 |
該驅動器主要采用國外高性能專用無刷直流電機驅動芯片，組成具有集成度高、體積小、保護完善、接線簡潔明了、可靠性高等一系列優點。該驅動器適合驅動額定功率在400w以下的中小型無刷直流電機。
產品特征
1、系統特性
輸入電源 AC85~265VAC 50/60Hz
連續輸出電流：2A，適合400w以下的無刷電機
****輸出電流：3A
使用溫度 0~+45°C
保存溫度-20~+85°C
使用及保存溫度<85°C
使用及保存溫度<85°C[不結霜條件]
構造 壁掛箱體式
2、基本特性
冷卻方式：散熱器方式
控制信輸入輸出信號：全隔離
保護機能：過電流、過熱過速度過電壓欠壓控制電源異常
調速方式
本驅動器提供以下兩種調速方式用戶任選一種：
內部電位器調速：逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。
外部輸入調速將外接電位器的兩個固定端分別結于驅動器的GND和+5v一端，將調節端接于sv端即可使用外接電位器（5k~100k）調速，也可以通過其他的控制單元(如PLC、單片機等)輸入模擬電壓到SV端實現調速（相對于GND），SV端口的接受范圍為DC 0V~+5A，對應電機轉速為0~額定轉速。
也可使用外部數字信號調速：在SV于GND之間可以施加幅值為5A，頻率為1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這是可通過R~SV電位器對SV數字信號幅值進行0~1.0比率 衰減處理，一般將R-SV調到1.0，對SV輸入數字信號不做衰減處理。
|
