（1）高壓無霍爾無刷驅動器ZM-6402-SL
ZM-6402-SL 是我公司基于東芝TB6588FG 開發的高性能直流無刷無霍爾控制器，具有體積小、可靠性高、壽命長、易于使用等特點。
產品特點： ·高集成度高可靠性 ·全硬件設計，響應速度更高 ·三相全波PWM 調制方式 ·低發熱、高效率 ·****耐壓50VDC、****電流2.5A 主要功能： ·速度0-**** 線性可調 ·內置調速電位器 ·支持外接電位器、模擬電壓和PWM 方式調速 ·正反轉可控制 ·帶有使能功能 ·帶有緩啟動功能 ·帶有速度輸出反饋信號 ·導程角可調 ·過熱保護——主芯片溫度達到150℃ ·過流保護——額定電流高于1.5A 或瞬態電流高于2.5A ·欠電壓保護——供電電源低于6VDC ·帶有多個調試開關，以適用于不同電機

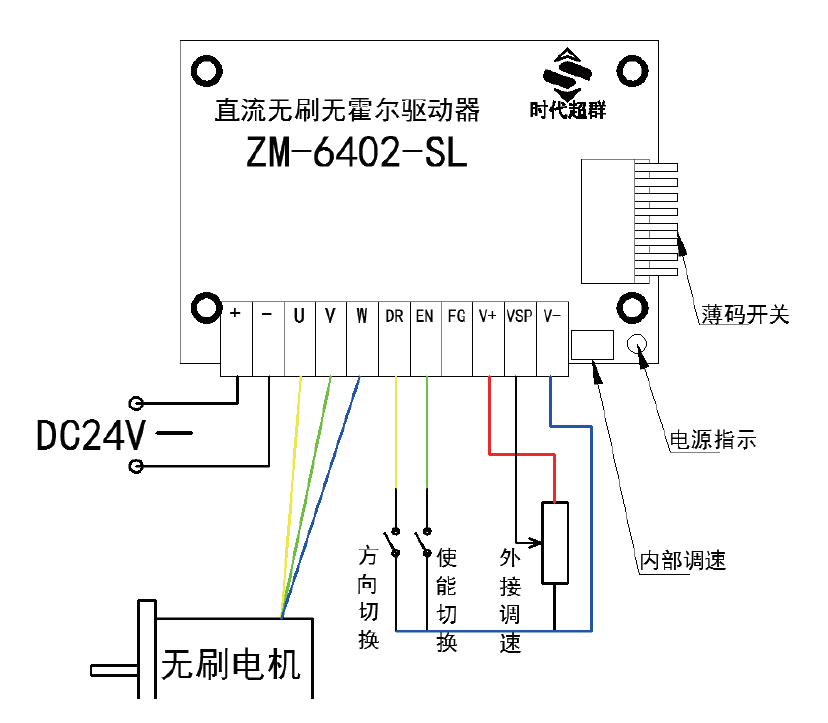

應用接線圖：

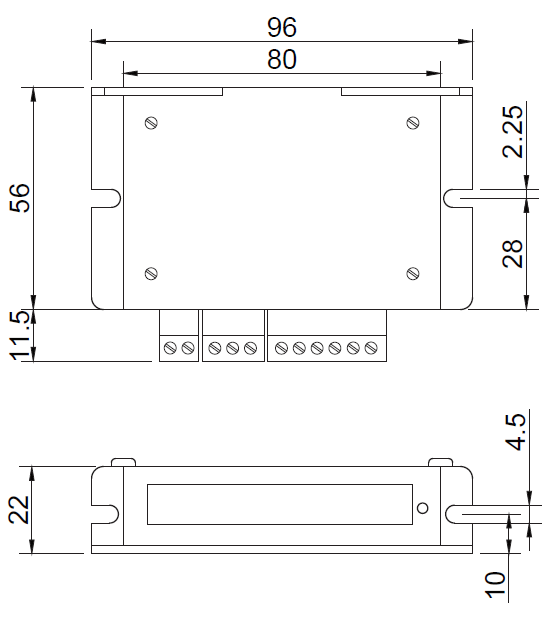

外形尺寸圖：
（2）高壓無霍爾無刷驅動器ZM-6405-SL
ZM-6405-SL 是我公司基于****BiCD 工藝集成電路開發的高性能直流無刷無霍爾控制器( 驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。
產品特點： ·高集成度高可靠性無刷直流(BLDC) 電機控制器 ·三相全橋，PWM 斬波方式 ·純硬件設計，高速度，高抗干擾能力 ·低發熱，大功率 主要功能： ·工作電壓DC12-40V
·堵轉3s 自動保護 ·輸出限流5A ·支持內置電位器、外接電位器、模擬電壓和PWM 調速 ·帶有使能（EN）, 方向（DR）功能 ·具有自定義緩啟動時間（0.2-30S 調節）功能，避免電流過沖，有效保護電機

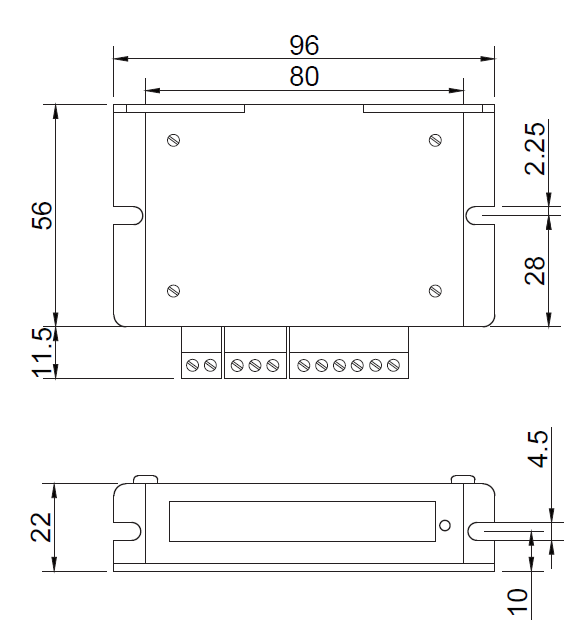

外形尺寸圖：
常見問題解答： 1. 問：初次使用該控制器，如何能盡快上手？ 答：正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2. 問：電源接反有何影響？ 答：會立即燒毀驅動器。 3. 問：上位控制信號電壓****是多少V ？ 答：調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為24+2V，超過此電壓會導致驅動器燒毀。 4. 問：驅動器長時間工作后外殼比較熱，正常嗎？ 答：正常，在常溫下，長時間工作外殼達到90 度不會對性能有影響。 5. 問：電源指示燈亮，但電機不轉且抖動，是什么原因？ 答：可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6. 問：用此控制器，能否將我的電機轉速調到6000 ？ 答：無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0 至****速。 7. 問：我手上已經有電機，購買此驅動器后如何接線 答：必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器 損壞。 8. 問：想在此驅動器上加些功能或做新產品開發，是否可以？ 答：可以，請聯系我公司。
