2016年款CM45L系列是在原有 CM45L系列 基礎上升級改造的全新產品。系統更加穩定可靠，脈沖頻率****可達 400K，4
個進給軸，1個模擬主軸，2ms 高速插補，極大的提高了零件的加工速度，精度和表面質量。采用國際上通用的 G 代碼編程方式，USB接口，支持 U
盤文件操作和圖片的導入。作為 CM45L系列

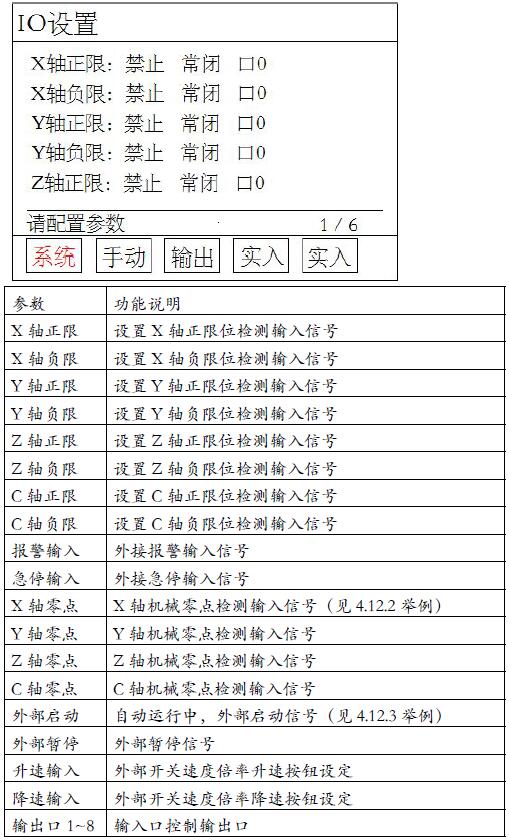

的升級產品，在系統的穩定性方面****大大提高，脈沖頻率的提高，使控制系統****加工速度大大提升。可廣泛作為雕刻機、電焊機、數控機床、切割機，激光照排、繪圖儀、貼標機、包裝機械等控制系統。 在CM45L系列主界面，按“IO”鍵，進入外部IO 設置界面（默認進入系統參數界面）。此界面功能之一，將某一輸入口定義成某一功能，接一按鈕或開關，在按鈕或開關通斷中實現客戶想要的功能。 按“↑”“↓”“←”“→”移動光標，修改參數。禁止有效，常開常閉，按“切換”鍵更改。輸入口序號，按“數字”鍵設置。 1 系統 系統參數設置界面包含設置正負限位檢測輸入信號，報警信號，急停信號，回機械零零點輸入信號，外部啟動，外部暫停，輸入口控制輸出口等功能。
按“手動”鍵，進入外部手動參數界面。此界面可設置外部手動參數。

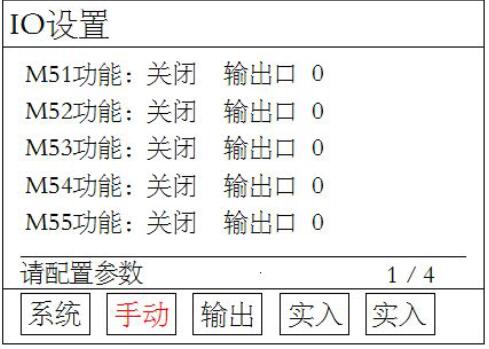

2 輸出 按“輸出”鍵，進入輸出設置界面，打開關閉，按“切換”鍵切換。輸出口號按“數字”鍵配置。
在此界面設置輸出口1~8 的打開或關閉， G代碼編程中需要設置輸出口的狀態時，直接編寫M51~M66 指令。M03 和M04 主軸互鎖，控制主軸正反轉，M03 主軸正轉，所設置的輸出口，接到控制主軸正轉伺服驅動器或變頻器輸入端，M04 主軸反轉，所設置的輸出口，接到控制主軸反轉伺服驅動器或變頻器輸出端。 3 實入

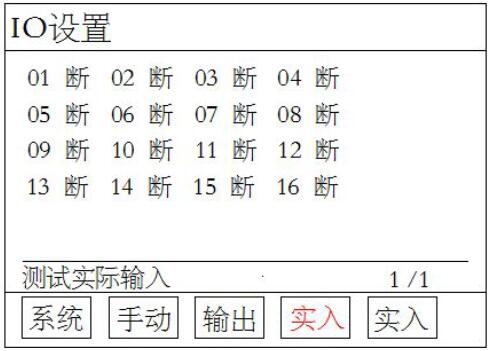

按“輸入”鍵，進入實際輸入檢測界面。數字序號01~16 分別對應輸入口1~16,當輸入口與IO 電源24V 地短接時，對應的位置變成“通”，否則為“斷”，通過此操作可以測試輸入口信號是否正常。為提高輸出信號的可靠性，系統具有干擾過濾功能，信號需要保持2 毫秒以上。 沒有變化時，可能出現以下情況：
24V IO 電源沒有接入 該輸入信號線連接不正常 該路輸入信號電路出現故障
4 實出 按“實出”鍵，進入實際輸出檢測界面。數字序號01~08 分別對應輸出口1~8，通過“↑”“↓”“←”“→”四鍵移動光標，選擇輸出口。按“切換”鍵，對應位置由“通”變?yōu)椤皵唷保蛘哂伞皵唷弊優椤巴ā保创溯敵隹诤虸O 電源的24V 之間有了電壓。當界面沒有變化或者輸出口沒有信號輸出，可能為如下情況： 該路輸出信號電路出現故障 24V IO電源沒有正常連接 聯系方式：QQ:467102884
電話：13811070445（劉女士）
