CM35D系列運動控制器是CM35L系列控制器的升級版，控制器采用高性能32
位CPU，驅動裝置采用細分步進電機或者伺服電機，配備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點。 2016 款35D系列與PLC 混合編程，在 2016款 CM35D系列上可以使用 6條指令對 PLC進行控制，在指令中輸入口號 1xx代表 PLC做出動作，輸入口號 x代表控制器做出動作，指令如下所示。 1.輸入判斷跳轉 輸入口號：1xx（前導1 代表是PLC 的輸入） 判斷條件：通/斷 目的標號： 2.暫停 輸入口號：1xx（前導1 代表是PLC 的輸入） 判斷條件：通/斷 目的行號： 3.輸出 輸出口號：1xx（前導1 代表是PLC 的輸出） 判斷條件：通/斷 目的標號： 4.位置比較跳轉 被比較的數據：X/Y/Z/C（通過確認鍵切換） 條件：大于/小于/等于 數值： 目的標號： 5.設定PLC M 寄存器地址：xxxx（范圍：0~2047） 數值：xxxxx （范圍：0~32767） 6.PLC 比較跳轉 被比較的D 寄存器地址：xxxx（范圍：0~2047） 條件：大于/小于/等于 數值：xxxxx （范圍：0~32767） 目的標號：
舉例說明：1.在控制器中編寫程序控制PLC X0 口通。 程序如下：n001 輸出文件：0009 標號：0 輸出：101 狀態：通 n002 結束文件：0009 標號：0
舉例說明：2.在控制器中編寫程序使控制器輸出口1 通。 程序如下：n001 輸出文件:0009 標號：0 輸出:1 狀態：通 n002 結束文件：0010 標號：0

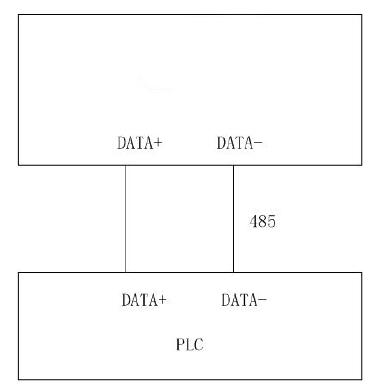

接線圖
參數設置 用戶登錄→系統參數→控制參數→將擴展PLC，禁止改為有效，保存，切斷電源，連接PLC，上電，執行編好的程序 注意： 1. 如果界面提示“PLC”，則 2016款 CM35D系列與 PLC沒有通信上 2. 通過按下外部急停按鈕或在自動執行界面下按下F4 鍵，可以復位485 通訊，清除錯誤。
