在減速器家族中，行星減速器以其體積小，傳動效率高，減速范圍廣，精度高等諸多優點，而被廣泛應用于伺服、步進、直流等傳動系統中。其作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。為了更好地幫助廣大用戶用好行星減速器，本文針對減速器和驅動電機斷軸的原因進行了分析，并詳細地介紹了如何正確安裝行星減速機。

  正確的安裝，使用和維護減速機，是保證機械設備正常運行的重要環節。 因此，在您安裝PX系列行星減速器時，請務必嚴格按照下面的安裝使用相關事項，認真地裝配和使用。

  第一步是安裝前確認電機和減速機是否完好無損，并且嚴格檢查電機與減速機相連接的各部位尺寸是否匹配，這里是電機的定位凸臺、輸入軸與減速機凹槽等尺寸及配合公差。

  第二步是旋轉減速器法蘭外側防塵孔上的螺釘，調整夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。

  第三步是將電機與減速器自然連接。連接時必須保證減速器輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行。如同心度不一致，會導致電機軸折斷或減速機齒輪磨損。另外，在安裝時，嚴禁用鐵錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。一定要將安裝螺栓旋緊之后再旋緊緊力螺栓。安裝前，將電機輸入軸、定位凸臺及減速機連接部位的防銹油用汽油。其目的是保證連接的緊密性及運轉的靈活性，并且防止不必要的磨損。 在電機與減速機連接前，請先將電機軸鍵槽與緊力螺栓垂直。為保證受力均勻，請先將任意對角位置的安裝螺栓旋上，但不要旋緊，再旋上另外兩個對角位置的安裝螺栓最后逐個旋緊四個安裝螺栓。 最后，旋緊緊力螺栓。所有緊力螺栓均需用力矩扳手按標明的固定扭力矩?cái)?shù)據進行固定和檢查。  減速機與機械設備間的正確安裝類同減速機與驅動電機間的正確安裝。關鍵是要必須保證減速機輸出軸與所驅動部分軸同心度一致。

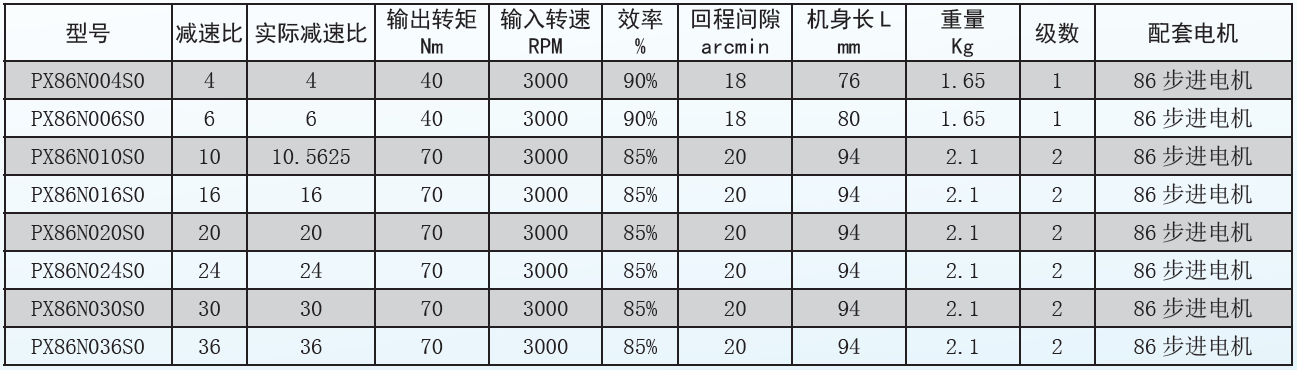

PX86系列行星減速器：

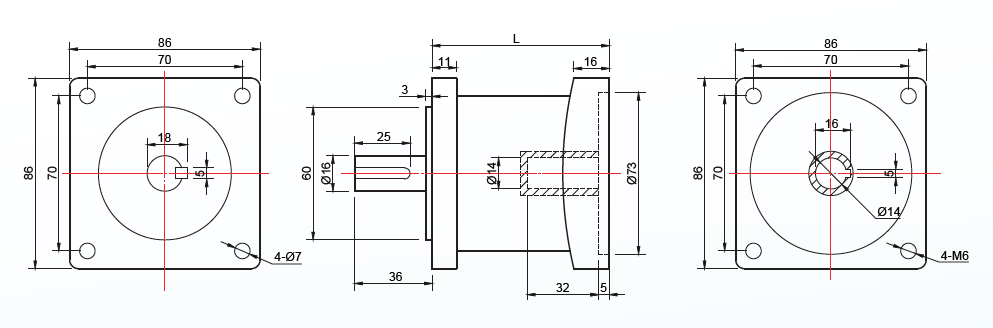

外形尺寸圖：

其他型號及技術參數：
