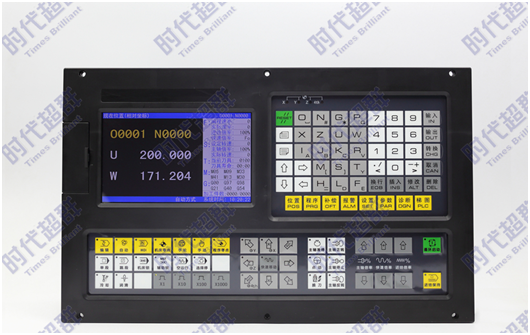

CX200T銑床加工中心數控系統為北京時代超群電器科技有限公司自主研發的普及型數控系統，具有豎式和橫式兩種結構，適配銑床、鉆銑床、磨床等。 本系統采用32 位高性能CPU 和超大規模可編程器件FPGA，實時控制和硬件插補技術保證了系統μm 級精度下的高效率，可編輯的PLC 使邏輯控制功能更加靈活強大。本系統可控制5 個進給軸、2 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。 產品特點： ● 5 個進給軸，4 軸聯動，2 個模擬主軸 ● 1ms 插補周期，0.1um 控制精度 ● 2 路-10V ～ 10V 模擬電壓輸出，支持雙主軸控制 ● 直線型、指數型和S 型多種加減速方式可選擇 ● 內置多PLC 程序，當前運行的PLC 程序可選擇 ● PLC 程序在線顯示、實時監控、信號實時追蹤 ● 支持語句式宏代碼編程，支持帶參數的宏程序調用 ● 剛性攻絲和柔性攻絲可由參數設定 ● 具有旋轉、縮放、極坐標，固定循環和多種銑槽復合循環功能 ● 具有歷史報警及操作履歷功能，方便用戶操作和維護管理 ● 提供多級密碼保護功能，方便設備管理 ● 36 點通用輸入/36 點通用輸出 ● 支持標準RS232 及USB 接口，支持U 盤文件操作、系統配置和軟件升級, 可實現文件傳輸、串 口DNC 加工和USB 在線加工功能 技術規格 ● 控制軸數：5 軸（X、Y、Z、4th、5th） ● 聯動軸數：4 軸進給軸功能 ● 位置指令范圍： 公制輸入（G21）：-9999.9999mm ～ 9999.9999mm，最小指令單位：0.0001mm 英制輸入（G20）： -999.9999inch ～ 999.9999inch， 最小指令單位：0.0001inch ● 電子齒輪：指令倍頻系數 1 ～ 65536，指令分頻系數 1 ～ 65536 ● 快速移動速度：**** 60m/min ● 快速倍率：F0、25％、50％、100％四級實時調節 ● 切削進給速度：**** 15m/min（G94）或 500.00mm/r（G95） ● 進給倍率：0 ～ 150％十六級實時調節 ● 手動進給倍率：0 ～ 150％十六級實時調節 ● 手輪進給：0.001mm、0.01mm、0.1mm、1mm 四檔 ● 單步進給：0.001mm、0.01mm、0.1mm、1mm 四檔 ● 插補方式：直線插補、圓弧插補、螺旋插補和剛性攻絲 ● 自動倒角功能 加減速功能 ● 切削進給：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 ● 快速移動：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 ● 系統具有前瞻功能，最多可預讀15 段NC 程序，使小線段插補高速平滑，適于零件加工模具加工 ● 加減速的起始速度、終止速度和加減速時間由參數設定 ● 手動方式、手輪方式為后加減速控制，手輪方式可選擇即停方式或完全運行方式。 ● 快速定位可選擇直線或折線定位 主軸功能 ● 2 路-10V ～ 10V 模擬電壓輸出，支持雙主軸控制 ● 主軸編碼器：編碼器線數可設定（100 p/r ～ 5000p/r） ● 編碼器與主軸的傳動比：（1 ～ 255）：（1 ～ 255） ● 主軸倍率：50% ～ 120% 共8 級實時修調 ● 主軸恒線速控制 ● 攻絲循環，剛性攻絲 刀具功能 ● 刀具長度補償 ● 刀尖半徑補償（C 型） 精度補償 ● 螺距誤差補償：補償點數、補償間隔、補償原點可設定 ● 反向間隙補償：可設定以固定頻率或升降速方式補償機床的反向間隙量 PLC 功能 ● 兩級PLC 程序，處理速度為1.5μs/ 步基本指令；最多4700 步, 第1 級程序周期8ms ● 支持PLC 警告和PLC 報警 ● 支持多PLC 程序（最多20 個），當前運行的PLC 程序可選擇 ● 指令數：45 個（其中基本指令 10 個，功能指令 35 個） ● I/O 單元輸入/ 輸出：36/36 人機界面 ● 7.0 英寸寬屏 LCD，分辨率為800×480 ● 中文、英文等多種語言顯示 ● 二維刀具軌跡顯示 ● 實時時鐘 操作管理 ● 操作方式：編輯、自動、錄入、機床回零、手輪/ 單步、手動、DNC ● 多級操作權限管理 ● 報警日志 程序編輯 ● 程序容量：56MB、最多可存儲400 個程序（含子程序、宏程序） ● 編輯功能：程序/ 程序段/ 字檢索、修改、刪除、復制、粘貼 ● 程序格式：ISO 代碼，支持語句式宏代碼編程，支持相對坐標、****坐標、極坐標編程 ● 程序調用：支持帶參數的宏程序調用，4 級子程序嵌套 通信功能 ● RS232：零件程序、參數等文件雙向傳輸，支持PLC 程序、系統軟件串口升級 ● USB：U 盤文件操作、U 盤文件直接加工，支持PLC 程序、系統軟件U 盤升級 ● 支持串口DNC 加工功能和USB 在線加工功能 可靠性及安全功能 ● 緊急停止 ● 硬件行程限位 ● 軟件行程檢查 ● 數據備份與恢復
