CX200T銑床加工中心數控系統為北京時代超群電器科技有限公司自主研發的普及型數控系統，具有豎式和橫式兩種結構，適配銑床、鉆銑床、磨床等。

本系統采用32 位高性能CPU 和超大規模可編程器件FPGA，實時控制和硬件插補技術保證了系統μm 級精度下的高效率，可編輯的PLC 使邏輯控制功能更加靈活強大。本系統可控制5 個進給軸、2 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。

五、脈沖禁止信號 nSET

nSET 信號用于控制伺服輸入禁止，提高CNC 和驅動單元之間的抗干擾能力，該信號在CNC 有脈沖信號輸出時為高阻態，無脈沖信號輸出時為低電平。內部接口電路見下圖 1-6：

圖 1-6 脈沖禁止信號電路

六、零點信號 nPC

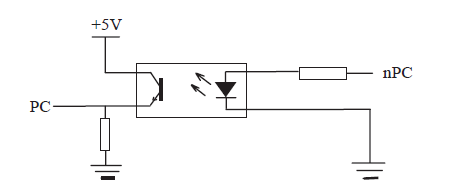

機床回零時用電機編碼器的一轉信號或接近開關信號等來作為零點信號。內部連接電路見下圖1-7：

圖 1-7 零點信號電路

注：nPC 信號采用+24V 電平。

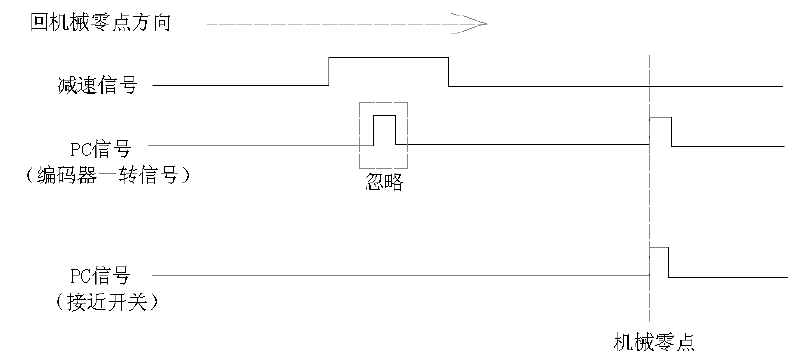

a）用戶應提供的PC 信號的波形如下圖 2-8 所示：

圖 1-8 PC 信號波形圖

注：機床回零時，CNC 在減速開關脫開后通過檢測 PC 信號的跳變來判斷參考點的位置，上升沿或下降沿均有效。

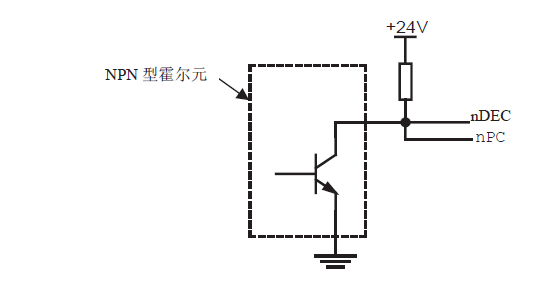

b）用一個 NPN 型霍爾元件既做減速信號又做零點信號時的連接方法如下圖1-9 所示：

圖 1-9 用 NPN 型霍爾元件的連接

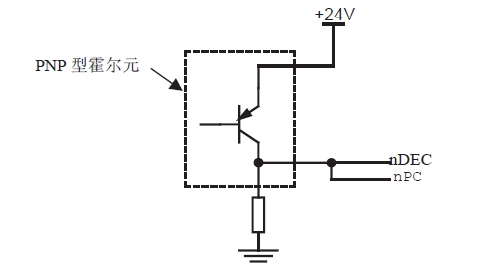

c）用一個 PNP 型霍爾元件既做減速信號又做零點信號時的連接方法如下圖1-10 所示：

圖 1-10 用 PNP 型霍爾元件的連接

七、與驅動單元的連接

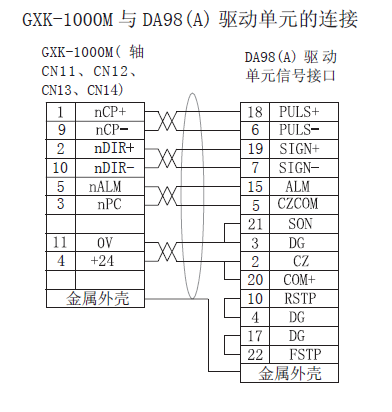

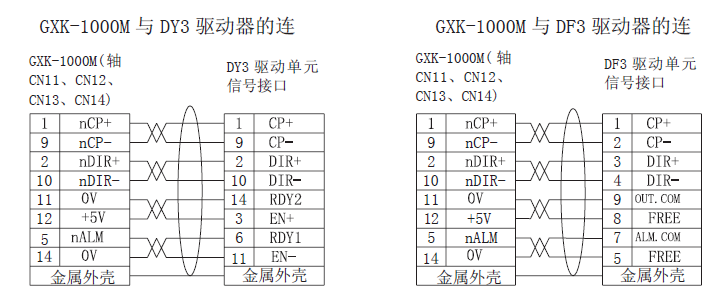

GXK-1000M ／ GXK1000M-V 與驅動單元的連接如下圖 1-11 所示：

圖1-11 GXK-1000M ／ GXK1000M-V 與驅動單元的連接
