雷達是一種利用無線電波來探測目標的設備。它可以自行發射無線電波，也可以接受目標的應答信號。在搜索到目標并且接收到來自目標的無線電波后，雷達的任務就是必須自動地跟蹤搜索到的目標。搜索目標和自動跟蹤目標就是借助于驅動雷達天線的所謂雷達伺服系統來實現的。雷達天線伺服驅動系統結

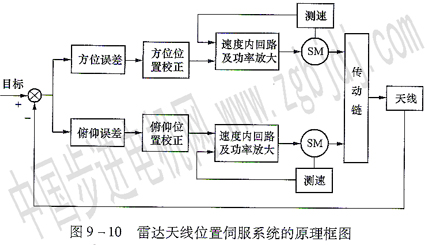

所謂自動跟蹤目標，就是不管目標以什么樣的速_度、加速度和軌跡運動，雷達天線的軸線始終能精確地對準目標。雷達接收機接收到目標的回波信號后，從中檢測出方位、俯仰的差支路信號，送到伺服系統伺服系統驅動天線跟隨目標。那么，雷達在搜索目標時，首先由操作人員推動操縱桿給出目標位置，或由光學設備給出位置信號，或由雷達計算機給出目標位置，有了目標位置信號再與驅動系統檢測出雷達的天線位置信號作比較，形成位置誤差信號，經過放大處理后，拖動雷達天線運動．使雷達天線的軸線自動跟蹤目標并對準目標。雷達天線位置伺服系統的原理框圖如
根據輸入信號的特點，雷達天線驅動系統可分為定值調節系統、程序控制系統和隨動系統。后者的輸入量不斷變化，其規律事先無法準確知道，這種系統通常稱為雷達隨動系統，也是一種伺服系統。由其工作原理可以看出，雷達伺服系統是整個雷達裝置的重要組成部分，它對于發現目標、跟蹤目標、精確測量目標的位置等均起著重要作用，直接影響到雷達裝置的性能。 雷達應用在許多領域，如氣象觀測的氣象雷達，艦船用的艦載雷達，飛機的機載雷達，警戒入侵天空的警戒雷達，用于導彈引導頭的雷達等。在這些裝置及導彈發射裝置、通信用的衛星跟蹤系統、大型天文射電望遠鏡等應用中，都要求伺服系統能實現方位角控制和俯仰角控制，對于不同的應用場合都大致提出了如下要求： 伺服系統能精確跟蹤目標設定的方位角和俯仰角，并且具有較強的抗擾動能力。但由于這些伺服系統應用在不同場合，其要求的側重點和指標高低也不盡相同，這要針對具體情況來設計和選用相適應的伺服系統。

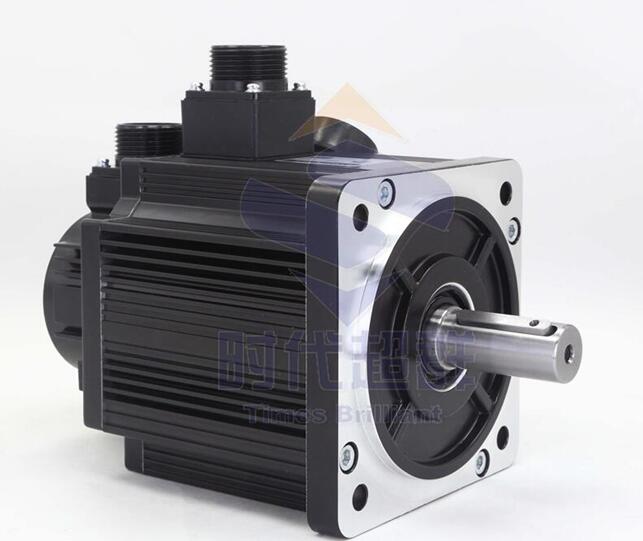

我公司生產的交流伺服電機選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好；電機慣量適中，滿足各種場合使用。軸長、軸徑、出軸處理方式等可根據客戶定制。被廣泛應用在是火花機、機械手、精確的機器等。能加配減速箱、令機械設備帶來可靠的準確性及高扭力。
調速性好，單位重量和體積下，輸出功率****，更遠遠超過步進電機。多級結構的力矩波動小。
DM-12EA/DM-26EA/DM-38EA 配套的DM系列高性能伺服電機驅動器，采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。****高品質保證。 聯系方式：QQ:467102884 電話：13811070445（劉女士） 相關文章： 60系列交流伺服電機的市場應用 80系列交流伺服電機的市場應用 110系列交流伺服電機的市場應用 130系列交流伺服電機的市場應用 特別推薦——高性能交流伺服電機配套驅動器 DM系列參數可調的伺服電機通用驅動器 220V
