步進電機的相數是指電機內部的線圈組數，目前常用的有二相、三相、四相、五相步進電機。電機相數不同，其步距角也不同，一般二相電機的步距角為1.8°、三相的為1.2°等。在沒有細分驅動器時，用戶主要靠選擇不同相數的步進電機來滿足自己步距角的要求。如果使用細分驅動器，則‘相數’將變得沒有意義，用戶只需在驅動器上改變細分數，就可以改變步距角。

而我公司的主打產品為兩相和三相步進電機和驅動器，然而我們的驅動器都是可以調節細分的，低價格、高性價比，高價格，高性能。我們會根據客戶要求的經濟條件配套服務。

 例如我選擇北京時代超群的步進電機驅動，用****電流4.2A、電壓為直流電壓20-50V、細分精度：細分精度2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選、單脈沖的驅動器可選擇ZD-2HD542步進驅動器。

  ZD-2HD542是我公司自主研發的高性價比的細分驅器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。

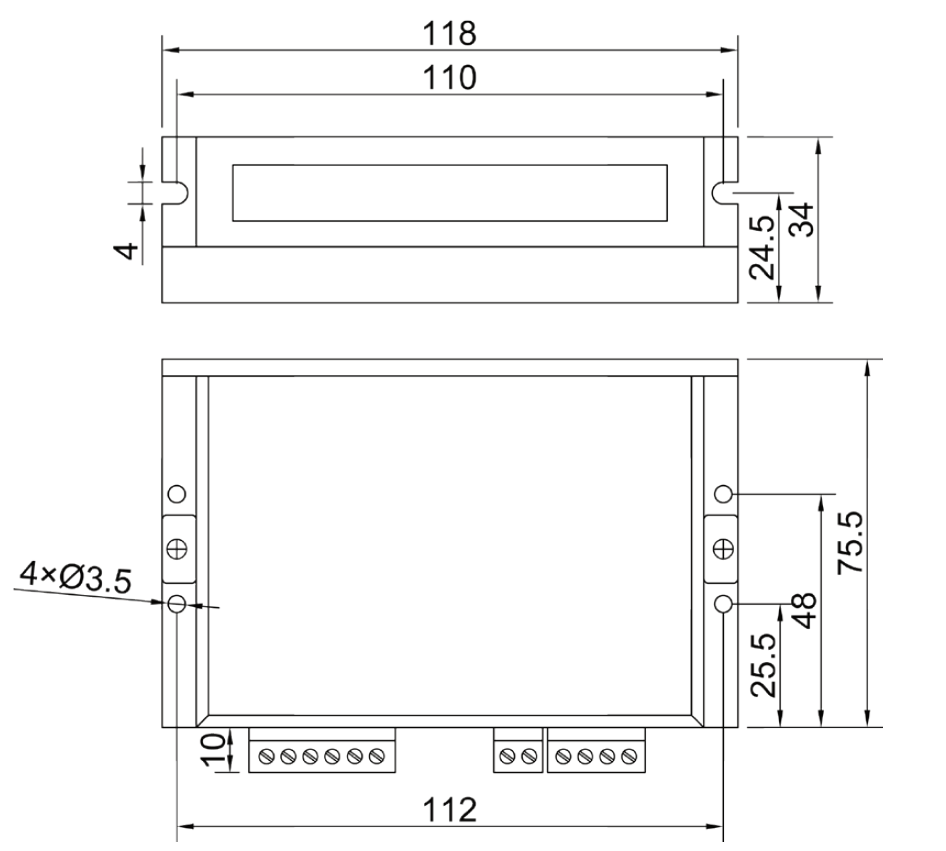

外形尺寸圖：

ZD-3HE2270是本公司基于十幾年馬達驅動器研發經驗開發成功的一款全數字式三相混合式步進電機驅動器，采用****32 位馬達專用DSP技術，用戶可以設置400-60000內的16檔細分以及額定電流內的任意電流值，能夠滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果,低中高速運行都很平穩，噪音超小，能夠****限度的發揮電機的性能。

ZD-3HE2270三相步進電機驅動器采用全新32 位電機控制專用DSP 芯片；采用先進的矢量控制算法；具有內部脈沖測試功能；靜態電流和動態電流可以任意設置（0---7.0A 范圍內）；可驅動86-130系列高壓三相混合式步進電機；光耦隔離差分信號輸入；脈沖響應頻率****可達500KHZ；細分16 檔設定（400-60000）；具有過流、過壓和過熱等保護功能；支持指令控制模式；集成RS232 或者RS485 通信功能，并且完整支持MODBUS協議指令集。建議適配電機110、130系列高壓電機

全數字三相高性能閉環步進驅動器ZD-3HE2270接線示意圖如下：

接線要點須知：

1.電機與驅動器連接

三相步進電機相序不分

2.驅動器與控制器接線

驅動器脈沖正PUL+和方向正DIR+接控制器公共端

驅動器脈沖負PUL-接控制器脈沖CP

驅動器方向負DIR-接控制器方向DIR

3驅動器與電源接線

驅動器通常標記有正負極，注意不要反接
