機床進給系統采用直線步進電機直接驅動與原旋轉電機傳動方式的****區別是取消了從電機到工作臺(拖板)之間的一切機械中間傳動環節。即把機床進給傳動鏈的長度縮短為零。

故這種傳動方式即稱“直接驅動”(Direct Drive)，慣稱為“直線驅動”，也又稱為“零傳動”。時代超群認為正由于這種“零傳動”方式從而帶來了原旋轉電機驅動方式無法達到的性能指標和一定優點。

(1)高速響應性

一般來講機械傳動件比電氣元器件的動態響應時間要大幾個數量級。由于系統中取消了一些響應時間常數較大的如絲杠等機械傳動件，使整個閉環控制系統動態響應性能大大提高，使反應異常靈敏快捷。

(2)高精度性

由于取消了絲杠等機械傳動機構，因而減少了插補時因傳動系統滯后帶來的跟蹤誤差。通過直線位置檢測反饋控制，可大大提高機床的定位精度。

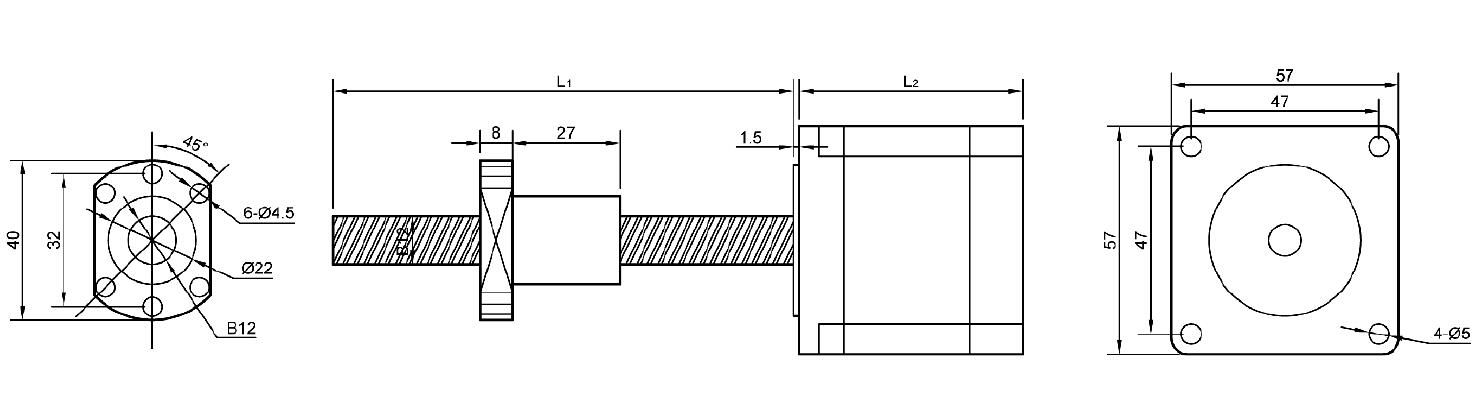

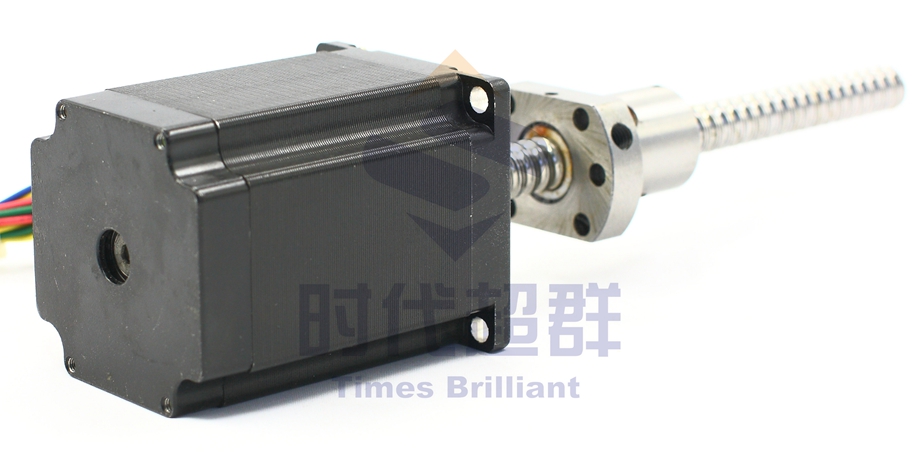

上圖為梯形絲桿直線電機為57B76AT0808D-20，電機靜扭矩1.5NM，電流3A，機身長76，止口38MM，孔距47MM，有效行程200MM,導程為8MM,直徑為8MM,電機結構簡單、反應速度快、靈敏度高、隨動性好、密封性好、不怕污染、適應性強，和控制系統相配合，可做到0.001mm的位移精度和自鎖能力。直線電機的絲杠部分可根據客戶要求的 軸徑、軸長、導程、絲杠的類型（滾珠、T型絲杠）等定制。

(3)傳動剛度高、推力平穩

“直接驅動”提高了其傳動剛度。同時直線電機的布局，可根據機床導軌的形面結構及其工作臺運動時的受力情況來布置。通常設計成均布對稱，使其運動推力平穩。

(4)速度快、加減速過程短

直線電機最早主要用于磁浮列車(時速可達500km/h)，現在用于機床進給驅動中，要滿足其超高速切削的****進給速度(要求達60～100m/min或更高)當然是沒問題的。也由于“零傳動”的高速響應性，使其加減速過程大大縮短，從而實現起動時瞬間達到高速，高速運行時又能瞬間準停。加速度一般可達到2～10g(g=9.8m/s2)。

(5)行程長度不受限制

在導軌上通過串聯直線步進電機的定件，就可無限延長動件的行程長度。

(6)運行時噪聲低

由于取消了傳動絲杠等部件的機械摩擦，而其導軌副又可采用滾動導軌或磁墊懸浮導軌(無機械接觸)，使運動噪聲大大下降。

(7)效率高

由于無中間傳動環節，也就取消了其機械摩擦?xí)r的能量損耗。

點擊圖片查看寶貝詳情

聯系方式：QQ:467102884  電話：13811070445（劉女士）
