一、選擇保持轉矩

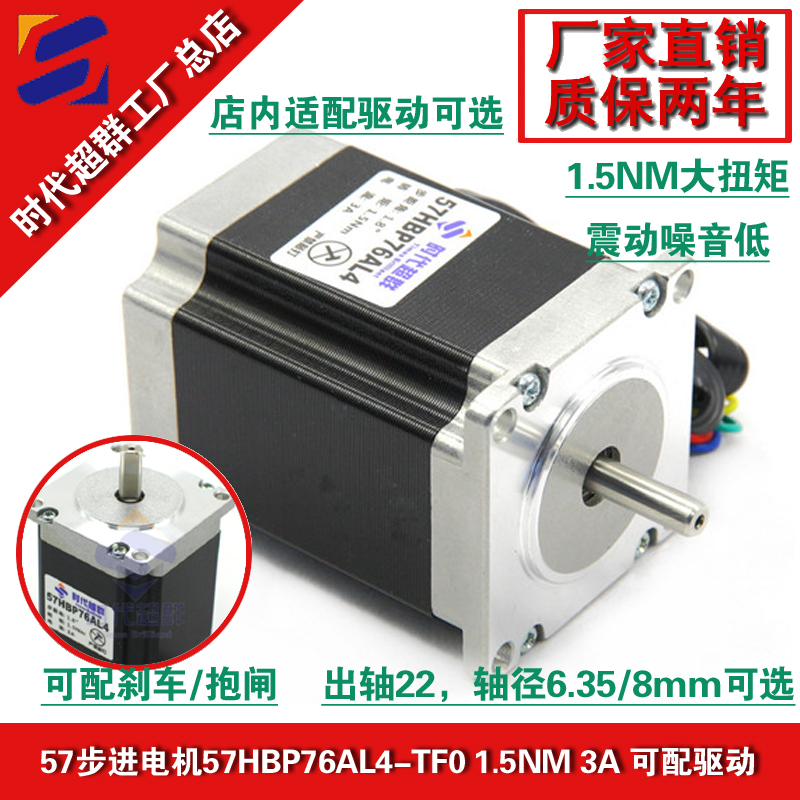

保持轉矩也叫靜力矩，是指步進電機通電但沒有轉動時，定子鎖住轉子的力矩。由于步進電機低速運轉時的力矩接近保持轉矩，而步進電機的力矩隨著速度的增大而快速衰減，輸出功率也隨速度的增大而變化，所以說保持轉矩是衡量步進電機負載能力最重要的參數之一。比如下圖，一般不加說明地講到1.5N.m的步進電機，可以理解為保持轉矩是1.5N.m。

二、選擇相數

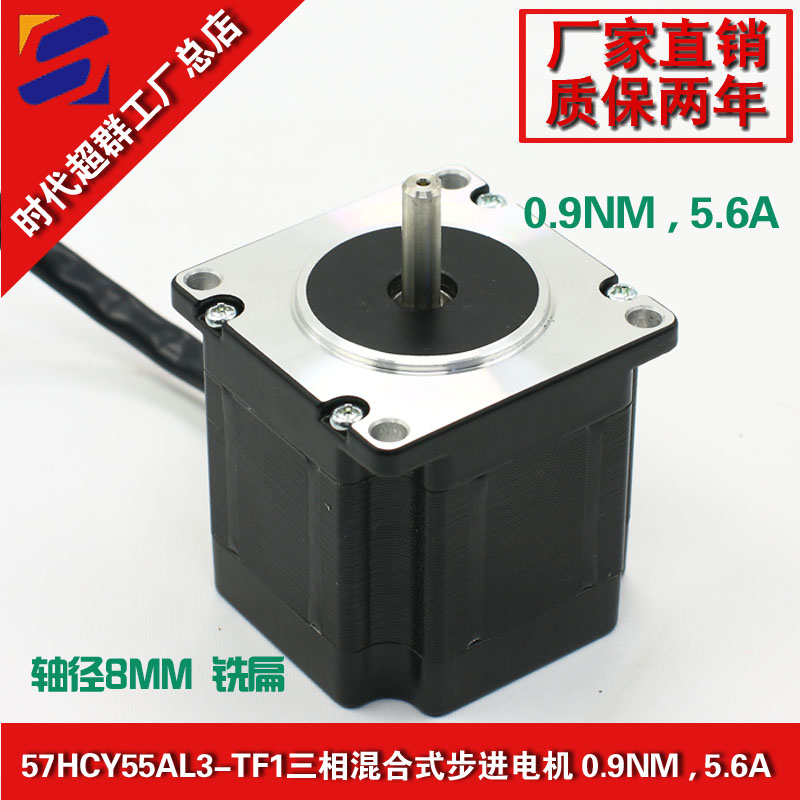

兩相步進電機成本低，步距角最少1.8 度，低速時的震動較大，高速時力矩下降快，適用于高速且對精度和平穩性要求不高的場合;三相步進電機步距角最少1.2度（如下圖），振動比兩相步進電機小，低速性能好于兩相步進電機，****速度比兩相步進電機高百分之30至50，適用于高速且對精度和平穩性要求較高的場合;5相步進電機步距角更小，低速性能好于3相步進電機，但成本偏高，適用于中低速段且對精度和平穩性要求較高的場合。

三、選擇步進電機

應遵循先選電機后選驅動器原則，先明確負載特性，再通過比較不同型號步進電機的靜力矩和矩頻曲線，找到與負載特性最匹配的步進電機;精度要求高時，應采用機械減速裝置，以使電機工作在效率****、噪音****的狀態;避免使電機工作在振動區，如若必須則通過改變電壓、電流或增加阻尼的方法解決;電源電壓方面，時代超群電機建議57電機采用直流24V-36V、86電機采用直流46V、110電機則采用高于直流80V;大轉動慣量負載應選擇機座號較大的電機;大慣量負載、工作轉速較高時，電機而應采用逐漸升頻提速，以防止電機失步、減少噪音、提高停轉時的定位精度;鑒于步進電機力矩一般在 40Nm以下，超出此力矩范圍，且運轉速度大于1000RPM時，即應考慮選擇伺服電機，一般交流伺服電機可正常運轉于3000RPM，直流伺服電機可可正常運轉于10000RPM。

四、選擇驅動器和細分數

****不選擇整步狀態，因為整步狀態時振動較大;盡量選擇小電流、大電感、低電壓的驅動器;配用大于工作電流的驅動器、在需要低振動或高精度時配用細分型驅動器、對于大轉矩電機配用高電壓型驅動器，以獲得良好的高速性能;在電機實際使用轉速通常較高且對精度和平穩性要求不高的場合，不必選擇高細分數步進電機驅動器，以便節約成本;在電機實際使用轉速通常很低的條件下，應選用較大細分數，以確保運轉平滑，減少振動和噪音;總之，在選擇細分數時，應綜合考慮電機的實際運轉速度、負載力矩范圍、減速器設置情況、精度要求、振動和噪音要求等。
