步進電機有一個技術參數:空載啟動頻率,即步進電機在空載情況下能夠正常啟動的脈沖頻率,如果脈沖頻率高于該值,電機不能正常啟動,可能發生丟步或堵轉。在有負載的情況下,啟動頻率應更低。 如果要使步進電機驅動器達到高速轉動,脈沖頻率應該有加速過程,即啟動頻率較低,然后按一定加速度升到所希望的高頻(電機轉速?gòu)牡退偕礁咚?。 步進電機每轉過一個步距角的實際值與理論值的誤差。用百分比表示:誤差/步距角*****。不同運行拍數其值不同,四拍運行時應在5%之內,八拍運行時應在15%以內。

35HBP22AL4-TF0兩相混合式步進電機 步距角1.8°,扭矩0.06N.m,電流0.73A,機身高22MM,軸徑Φ5MM,出軸長25mm,廣泛適用范圍于激光、醫療、紡織、安防等行業。 完成一個磁場周期性變化所需脈沖數或?qū)щ姞顟B(tài)用n表示,或指電機轉過一個齒距角所需脈沖數,以四相電機為例,有四相四拍運行方式即AB-BC-CD-DA-AB,四相八拍運行方式即 A-AB-B-BC-C-CD-D-DA-A。 電機在額定靜態電作用下,電機不作旋轉運動時,電機轉軸的鎖定力矩。此力矩是衡量電機體積的標準,與驅動電壓及驅動電源等無關。 雖然靜轉矩與電磁激磁安匝數成正比,與定齒轉子間的氣隙有關,但過分采用減小氣隙,增加激磁安匝來提高靜力矩是不可取的,這樣會造成電機的發熱及機械噪音。

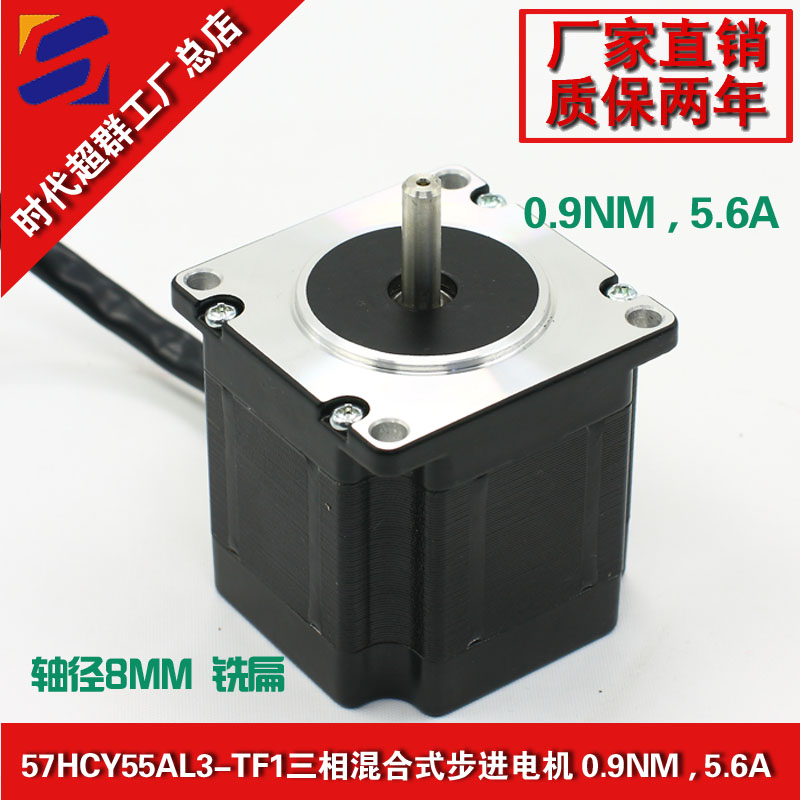

時代超群供應的混合式三相步進電機57HCY55AL3-TF0三相混合式步進電機
步距角1.2°,扭矩0.9N.m,電流5.6A,機身高55MM,軸徑Φ6MM,銑扁,出軸長21mm,采用永磁硅鋼片造,低碳環護,力矩,與其他品牌步進電機相比具有定位精度高,輸出力矩高,響應頻率高,運行噪音低,動態特性好等特點及優勢。 電機一旦選定,電機的靜力矩確定,而動態力矩卻不然,電機的動態力矩取決于電機運行時的平均電流(而非靜態電流),平均電流越大,電機輸出力矩越大,即電機的頻率特性越硬。要使平均電流大,盡可能提高驅動電壓,采用小電感大電流的電機。
聯系方式:QQ:467102884
電話:13811070445(劉女士)
