86EBP159ALC-TK0

該電機的步距角1.8°、靜扭矩10Nm、額定電流6A、電壓24-110V、止口73、空間有70、軸長34、軸徑14、鍵槽8軸處理。

一般規格

溫升………………85K Max

環境溫度………………-40℃ ~+55℃

絕緣等級………………B 級

絕緣電阻………………500VDC 100MΩ Min

絕緣強度………………1000VAC 50Hz 1mA Min

閉環步進電機就是步進電機和閉環控制的結合體，由于步進電機開環控制系統有精度不高、丟步等缺點，故在精度要求較高的場合可以采用步進電機的閉環控制系統，這種控制方式是直接或間接地檢測出轉予(或負載)的位置或速度，然后通過反饋和適當的處理，自動地給出步進電機的驅動脈沖序列，這個驅動脈沖序列是根據負載或轉子的位置而隨時變化的這種控制方式的實現方法很多，在要求精度很高的場合，結合微步驅動技術及微型計算機控制技術，可以實現很高的位置精度要求。

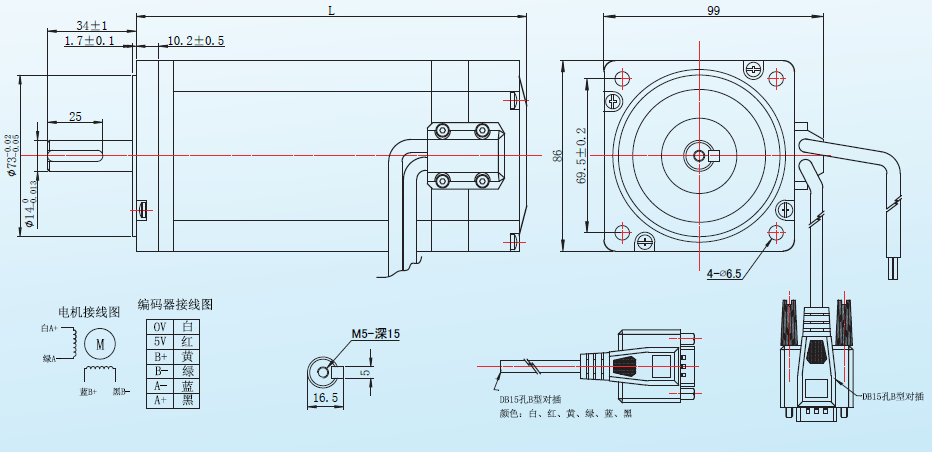

外形尺寸圖：

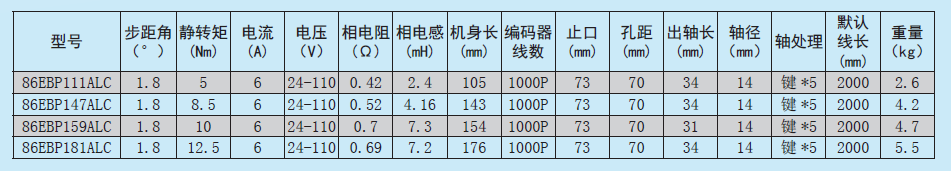

技術參數：

配套驅動器：

（1）ZDM-2HA860（不帶數顯）

·采用全新32 位電機控制專用DSP 芯片

·采用先進的矢量型閉環控制技術

·具有梯形波測試功能

·靜態電流和動態電流可以任意設置（0—7.2A 范圍內）

·可驅動86 系列混合伺服電機

·光耦隔離差分信號輸入

·脈沖響應頻率****可達200KHZ

·細分任意設定（1—512 范圍內）

·具有過流、過壓和跟蹤誤差超差等保護

外形尺寸圖：

（2）ZDM-2HA865（帶數顯）

·采用全新32 位電機控制專用DSP 芯片

·采用先進的矢量型閉環控制技術

·LED 數碼管顯示配按鍵操作，直觀明了，操作方便

·靜態電流和動態電流可以任意設置（0-7.2A 范圍內）

·可適配驅動(57/60) 和86 系列混合式閉環步進電機；

·光電隔離信號輸入/ 輸出

·脈沖響應頻率****可達200KHz；

·提供16 檔通用細分選擇，****256 細分

·提供與各種脈沖源相匹配的電子齒輪（任意細分值）

·具有過流、過熱、過壓和跟蹤誤差超差等保護

外形尺寸圖：
